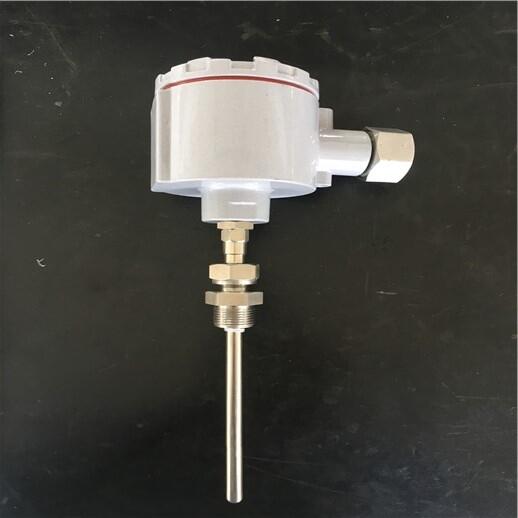

防爆溫度傳感器WZC-74供應廠家
工業用隔爆鉑電阻是一種溫度傳感器，在工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。
在化工廠、生產現場常伴有各種易爆、易燃等化學氣體、蒸氣、如果使用普通的鉑電阻非常不安全，極易引起環境氣體爆炸，因此，在這些場合必須使用隔爆熱電阻作溫度傳感器，本廠生產的隔爆鉑電阻產品適用在dIIBT4～dIICT6溫度組別區間內具爆炸性氣體危險的場所內。
本廠生產的隔爆熱電阻采用引進元件作感溫元件，其技術性能符合JB/T8622-1997工業鉑電技術條件和分度表。同時產品符合爆炸性環境用防爆電氣設備通用要求GB33836.1-2000、GB3825.2-2000標準，由儀器儀表防爆安全監督檢驗站對產品的圖樣、技術文件、樣機進行專門審定和批準，并發給防爆合格證。
主要技術指標
量程規格
|
型 號 |
分度號 |
測溫范圍℃ |
精度等級 |
允許偏差△t ℃ |
|
WZP WZP2 WZPK WZPK2 |
Pt100 |
-200～500 |
A級 |
±（0.15 +0.002︱t︱） |
|
B級 |
±（0.3或+0.005︱t︱） |
注：“t”為感溫元件實測溫度絕對值，雙文銘電阻只供應B級。
﹡A級為特殊訂貨
公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速度、各類有關。
熱電阻絕緣電阻
常溫絕緣電阻的試驗電壓可取10～100V任意值環境溫度應在15～35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ。
熱電阻允許通過電流
通過鉑電阻的測量電流量大不超過5mA.
防爆類型和級別
防爆級別：dIIBT4或dIICT4；dIIBT6或dIICT6
外殼防護等級：IP65
原理和結構
隔爆熱電阻和裝配式熱電阻的結構，原理基本相同，所區別的是，隔爆型產品的接線盒（外殼）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國定防爆標準，所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散一傳爆，
由于產品采用是上述防爆特殊結構，使產品完全符合使用在dIIBT4至dIICT6防爆溫度級別區間范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。
□隔爆熱電阻的防爆標志表示方法
|
□ |
II |
□ |
□ |
|
隔爆d |
類別（工廠用電氣設備） |
防爆等級B-C |
溫度組別T1～T6 |
電氣設備的類別、級別和溫度組別說明
電氣設備分為二類：I類－煤礦井下用電氣設備；
II類－工廠用電氣設備。
防爆等級
隔爆熱電阻的防爆等級按其適用于爆炸性氣體混合物zui大安全間隙分為A、B、C三級。
溫度組別
隔爆熱電阻的溫度組別按其外露部分zui高表面溫T1～T6六組。
|
溫度組別 |
允許zui高表面溫度℃ |
|
T1 T2 T3 T4 T5 T6 |
450 300 200 135 100 85 |
□型號表示
隔爆熱電阻
|
W |
Z |
P |
規格 |
內容 |
||||
|
溫度儀表 |
熱電阻 |
熱電阻材料 |
- |
|
|
|||
|
|
2 |
|
固定螺紋 |
|||||
|
4 |
|
固定法蘭 |
||||||
|
6 |
|
固定螺紋 錐形保護管 |
||||||
|
安裝固定形式 |
4 |
|
隔爆型 |
|||||
|
接線盒形式 |
S |
|
熱電阻形式 |
|||||
|
熱電阻形式 |
A |
改形序號 |
||||||
|
W |
Z |
P |
- |
□ |
□ |
S |
A |
|
隔爆鎧裝熱電阻
|
W |
Z |
P |
K |
|
|
||
|
溫度儀表 |
熱電阻 |
熱電阻材料 |
鎧裝 |
- |
2 |
|
固定螺紋 |
|
|
4 |
|
固定法蘭 |
||||
|
|
4 |
隔爆型 |
|||||
|
接線盒形式 |
|
||||||
|
W |
Z |
P |
K |
- |
□ |
□ |
|
□隔爆熱電阻的種類和規格
|
類別 |
型號 |
分度號 |
測溫范圍℃ |
保護管材料 |
熱響應時間T0.5S |
公稱壓力MPa |
結構特征 |
規格 |
防爆等級 |
|
|
總長L(mm) |
插深1(mm) |
|||||||||
|
鉑熱電阻 |
WZP-24SA |
Pt100 |
-200～500 |
1cr18Ni9Ti 不銹鋼 或0cr18Ni12MOTi |
≤90 |
10 |
隔爆接線盒：固定螺紋安裝M27 |
|
150 200 250 300 400 500 750 1000 |
dIIBT4 dIIBT6 或 dIICT4 dIICT6
|
|
WZP2-24SA |
||||||||||
|
WZP-44SA |
6.4 |
隔爆接線盒：固定法蘭安裝 |
||||||||
|
WZP2-44SA |
||||||||||
|
WZP-64S WZP2-64S |
30 |
錐形保護管M33﹡2 |
100 200 300 |
|||||||
