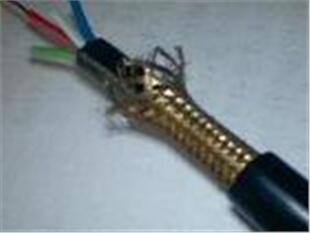

礦用通信電纜用型號、規格表示。如：    a）具有30個對絞線芯的煤礦用聚乙烯絕緣鋁一聚乙烯粘結護層鋼絲鎧裝聚氯乙烯護套礦用通信電纜    表示為： MHYA32 30×2    b）具有1個星絞線芯的煤礦用聚乙烯絕緣聚氯乙烯護套礦用通信電纜，表示為：MHYV 1×4    礦用通信電纜主要技術性能及指標    20℃時導體直流電阻 Ω/km 7/0.28 ≤45 7/0.28(3鋼4銅)≤73 1/0.8≤36.7    固有衰減（800～1000HZ） dB/km ≤1.1 ≤1.3 ≤0.95    20℃時電纜絕緣線芯絕緣電阻 MΩ.km ≥3000    線對工作電容（800～1000HZ） uF/km ≤0.06    近端串音衰減（800～1000HZ） dB/500m ≥70    電感（800～1000HZ） uH/km ≤800    耐交流工頻電壓 1.5KV/1min通過    直流電阻差 ≤環阻的2%   的使用特性    導體的長期允許工作溫度-40～+50℃；    平均zui大相對濕度為≤95%（+25℃時）    允許附設與安裝的溫度應不大于-10℃   zui小彎曲半徑：MHYV、MHJYV型電纜為電纜外徑的10倍，其它型號的電纜為外徑的15倍煤礦用信號線規格型號

遂寧TPVVRZ?電纜技術參數

任何電磁干擾的發生都必然存在干擾能量的傳輸和傳輸途徑。通常認為電磁干擾傳輸有兩種方式：一種是傳導傳輸方式；另一種是輻射傳輸方式，電子設備工作頻率越來越高，不加時，可能會通過上述路徑干擾到其它電子設備的正常運行，這是我不希望的。在電路設計時都會加入EMI的元件來開對外和外面對自身設備的干擾，我們以下面這個電路為例圖中L2為共模電感，共模電感的作用可根據右手定則來權釋。當開關電源的頻率為100K時，假設它們在50~150K時有較高的EMI發射值（這個是需要設備實際來調整的），假設的他的截止頻率fo為150KHz，配套的電容CY=CY3=CY4=222PF，共模電感值根據公式可以得出：共模電感與電容構成的EMI電路，在開關電源中都基本上大同小異，根據實際的開關頻率與EMI效果作適當的調整。
