HSNH三螺桿泵在轉速1450/min（4級電機）壓力10Bar.黏度75cst.理論流量為7M3/H咨詢電話：【18795852916】.南京艾科泵業有限公司--現貨供應.www.cnakby.com
SNH120系列三螺桿泵在壓力0.5-2MPa-運動粘度10/75/150所得出的理論流量與軸功率.
規格 Size |
轉速 （r/min） |
壓力 （MPa） |
運動黏度（mm2/s） |
||||||||
10 |
75 |
150 |
|||||||||
流量 （L/min） |
軸功率 （KW） |
流量 （L/min） |
軸功率 （KW） |
流量 （L/min） |
軸功率 （KW） |
||||||
HSN120-42 |
1450 |
0.5 |
93.1 |
1.16 |
97.5 |
1.32 |
98.1 |
1,51 |
|||
1 |
87.6 |
2 |
95.5 |
2.16 |
96.6 |
2.35 |
|||||
1.5 |
82.5 |
2.83 |
93.6 |
2.99 |
95.2 |
3.18 |
|||||
2 |
77.7 |
3.66 |
91.9 |
3.82 |
93.9 |
4.01 |
|||||
HSN120-46 |
1450 |
0.5 |
111.1 |
1.31 |
115.5 |
1.47 |
116.1 |
1.66 |
|||
1 |
105.6 |
2.3 |
113.5 |
2.46 |
114.6 |
2.65 |
|||||
1.5 |
100.5 |
3.28 |
111.6 |
3.44 |
113.2 |
3.63 |
|||||
2 |
95.7 |
4.26 |
109.9 |
4.42 |
111.9 |
4.61 |
|||||
HSN120-51 |
1450 |
0.5 |
128.1 |
1.49 |
135.1 |
1.65 |
136 |
1.84 |
|||
1 |
119.3 |
2.65 |
131.9 |
2.81 |
133.6 |
3 |
|||||
1.5 |
111.2 |
3.8 |
129 |
3.97 |
131.4 |
4.16 |
|||||
2 |
103.4 |
4.96 |
126.2 |
5.12 |
129.3 |
5.31 |
|||||
HSN120-54 |
1450 |
0.5 |
146.6 |
1.64 |
153.1 |
1.8 |
154 |
1.99 |
|||
1 |
137.3 |
2.95 |
149.9 |
3.11 |
151.6 |
3.3 |
|||||
1.5 |
129,2 |
4.25 |
147 |
4.42 |
149.4 |
4.61 |
|||||
2 |
121.5 |
5.56 |
144.2 |
5.72 |
147.3 |
5.91 |
|||||
軸功率與功率換算公式N軸功率×K=電機功率
N(KW) |
K |
N≤5 |
1.25 |
5＜N≤10 |
1.2 |
10＜N≤50 |
1.15 |
選泵注意事項
應根據油品的粘度選擇適當的轉速，以保證泵的NPSHr能滿足用戶的實際吸入條件；
對于大規格泵（SN440以上），介質粘度小于380cst，轉速以1450r/min或950r/min為宜，介質粘度大于380cst，轉速以950r/min為宜；
對于小規格泵（SN280以上），介質粘度小于380cst，轉速以2900r/min為宜，介質粘度大于380cst，轉速以1450r/min為宜；
介質粘度超出性能參數表范圍時, 請與我公司技術部聯系, 我公司將為您提供滿意的服務。
用戶選定泵后進行基礎施工設計所需泵與電機的機組配套尺寸，請向我公司索取。
◆訂貨時請提供以下數據
◆泵的工作流量Q
◆泵的進口壓力（或真空度）P1
◆泵的出口壓力P2
◆介質工作溫度T
◆工作溫度下介質的粘度v
◆介質的特性
◆配套要求：過濾器，進出口配對法蘭，機械密封，聯軸器等

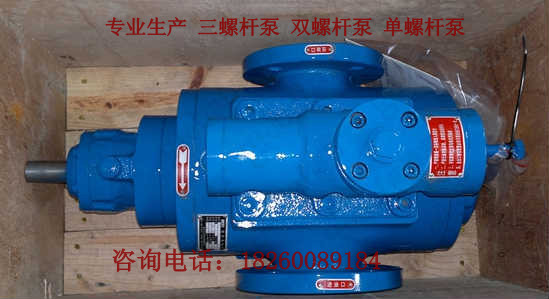

一、HSNH三螺桿泵簡介：
HSN三螺桿泵是軸向輸送容積式低壓轉子泵，它由特殊形狀曲線構成的螺旋型面，當主動螺桿轉動時，運動密封腔把液體從進口吸入并沿著軸向連續，無脈動地輸送到排出口，泵運轉平穩，噪音低；主、從桿的軸向力采用液壓平衡裝置，從桿由液壓力驅動旋轉，所以螺桿無磨損，使用壽命長；泵采用機械密封，無泄漏；結構簡單緊湊、效率高、具有很強自吸能力、節能效果好；且安裝、使用和維護方便。
HSN系列三螺桿泵可輸送各種不含固體顆粒、無腐蝕性具有潤滑性的不同液體。介質粘度為3.0～760mm2/s，流量范圍11～3500L/min，最高壓力4.0Mpa，最高溫度150℃。廣泛適用于機械、石油、化工、冶金、電力、船舶和食品等行業。
二、產品代號說明
C |
HSN |
H |
440 |
R |
-46 |
W1 |
Z |
使用特征 |
系 列 |
結構特征 |
規格型號 |
主桿方向 |
螺旋角度 |
密封形式 |
進口方向 |
結構特征：H-普能泵體側進側出臥式安裝、F-普通泵體側進側出支架式安裝、S-普通泵體側進側出立式安裝
主桿方向：從驅動端看，主桿右旋為R（可省略）、主桿左旋為L；
密封型式：N-軸承內置式機械密封（可省略）、 W1-軸承外置式機械密封；
進口方向：從驅動端看，無符號為右進、Z表示左進；
HSN系列三螺桿泵規格型號表HSNH120-46
艾科HSNH120-52 |
艾科HSNH120-42 |
艾科HSNH120-46 |
艾科HSNH120-54 |
艾科HSNK120-52 |
艾科HSNK120-42 |
艾科HSNK120-46 |
艾科HSNK120-54 |
艾科HSND120-52 |
艾科HSND120-42 |
艾科HSND120-46 |
艾科HSND120-54 |
艾科HSNF120-52 |
艾科HSNF120-42 |
艾科HSNF120-46 |
艾科HSNF120-54 |
艾科HSNS120-52 |
艾科HSNS120-42 |
艾科HSNS120-46 |
艾科HSNS120-54 |
艾科HSNRa120-52 |
艾科HSNRa120-42 |
艾科HSNRa120-46 |
艾科HSNRa120-54 |
艾科HSJ120-52 |
艾科HSJ120-42 |
艾科HSJ120-46 |
艾科HSJ120-54 |
艾科HSNH120-52N |
艾科HSNH120-42N |
艾科HSNH120-46N |
艾科HSNH120-54N |
艾科HSNK120-52N |
艾科HSNK120-42N |
艾科HSNK120-46N |
艾科HSNK120-54N |
艾科HSND120-52N |
艾科HSND120-42N |
艾科HSND120-46N |
艾科HSND120-54N |
艾科HSNF120-52N |
艾科HSNF120-42N |
艾科HSNF120-46N |
艾科HSNF120-54N |
艾科HSNS120-52N |
艾科HSNS120-42N |
艾科HSNS120-46N |
艾科HSNS120-54N |
艾科HSNRa120-52N |
艾科HSNRa120-42N |
艾科HSNRa120-46N |
艾科HSNRa120-54N |
艾科HSJ120-52N |
艾科HSJ120-42N |
艾科HSJ120-46N |
艾科HSJ120-54N |
艾科HSNH120-52NZ |
艾科HSNH120-42NZ |
艾科HSNH120-46NZ |
艾科HSNH120-54NZ |
艾科HSNK120-52NZ |
艾科HSNK120-42NZ |
艾科HSNK120-46NZ |
艾科HSNK120-54NZ |
艾科HSND120-52NZ |
艾科HSND120-42NZ |
艾科HSND120-46NZ |
艾科HSND120-54NZ |
艾科HSNF120-52NZ |
艾科HSNF120-42NZ |
艾科HSNF120-46NZ |
艾科HSNF120-54NZ |
艾科HSNS120-52NZ |
艾科HSNS120-42NZ |
艾科HSNS120-46NZ |
艾科HSNS120-54NZ |
艾科HSNRa120-52NZ |
艾科HSNRa120-42NZ |
艾科HSNRa120-46NZ |
艾科HSNRa120-54NZ |
艾科HSJ120-52NZ |
艾科HSJ120-42NZ |
艾科HSJ120-46NZ |
艾科HSJ120-54NZ |
艾科HSNH120-52W1 |
艾科HSNH120-42W1 |
艾科HSNH120-46W1 |
艾科HSNH120-54W1 |
艾科HSNK120-52W1 |
艾科HSNK120-42W1 |
艾科HSNK120-46W1 |
艾科HSNK120-54W1 |
艾科HSND120-52W1 |
艾科HSND120-42W1 |
艾科HSND120-46W1 |
艾科HSND120-54W1 |
艾科HSNF120-52W1 |
艾科HSNF120-42W1 |
艾科HSNF120-46W1 |
艾科HSNF120-54W1 |
艾科HSNS120-52W1 |
艾科HSNS120-42W1 |
艾科HSNS120-46W1 |
艾科HSNS120-54W1 |
艾科HSNRa120-52W1 |
艾科HSNRa120-42W1 |
艾科HSNRa120-46W1 |
艾科HSNRa120-54W1 |
艾科HSJ120-52W1 |
艾科HSJ120-42W1 |
艾科HSJ120-46W1 |
艾科HSJ120-54W1 |
HSNH臥式三螺桿泵常用標準系列 |
||||||||
HSNH40-38 |
HSNH40-46 |
HSNH40-54 |
HSNH80-36 |
HSNH80-42 |
||||
HSNH80-46 |
HSNH80-54 |
HSNH120-42 |
HSNH120-46 |
HSNH120-54 |
||||
HSNH210-36 |
HSNH210-40 |
HSNH210-46 |
HSNH210-54 |
HSNH280-43 |
||||
HSNH280-46 |
HSNH280-54 |
HSNH440-36 |
HSNH440-40 |
HSNH440-46 |
||||
HSNH440-52 |
HSNH440-54 |
HSNH660-40 |
HSNH660-44 |
HSNH660-46 |
||||
HSNH660-52 |
HSNH660-54 |
HSNH940-40 |
HSNH940-42 |
HSNH940-46 |
||||
HSNH940-49 |
HSNH940-50 |
HSNH940-54 |
HSNH1300-36 |
HSNH1300-38 |
||||
HSNH1300-40 |
HSNH1300-42 |
HSNH1300-46 |
HSNH1300-54 |
HSNH1700-40 |
||||
HSNH1700-42 |
HSNH1700-46 |
HSNH2200-40 |
HSNH2200-42 |
HSNH2200-46 |
||||
HSNH2900-40 |
HSNH2900-46 |
HSNH3600-46 |
HSNH5300-36 |
HSNH5300-42 |
||||
HSNH5300-46 |
HSNH7400-32 |
HSNH7400-40 |
HSNH9400-32 |
HSNH9400-40 |
||||
低中壓油泵 三螺桿泵HSNH120-42 中高壓油泵 三螺桿泵HSNK120-42 高壓螺桿泵組 三螺桿泵HSND120-42 軸承外置臥式三螺桿泵 三螺桿泵HSNF120-42 翻坯機液壓系統低壓油泵 循環泵三螺桿油泵 三螺桿泵HSNS120-42 鍍鋅線液壓系統低壓油泵 循環泵三螺桿油泵 三螺桿泵HSNRa120-42 大包滑動水口液壓系統低壓油泵 循環泵三螺桿油泵 三螺桿泵HSJ120-42 鋼鐵廠高爐爐前液壓站三螺桿泵裝置 高爐煤氣洗滌塔液壓系統三螺桿泵裝置 三螺桿泵HSNH120-42N 高爐爐頂常規液壓系統三螺桿泵裝置 三螺桿泵HSNK120-42N 鋼鐵廠加熱爐液壓站低壓油泵、循環泵三螺桿油泵 三螺桿泵HSND120-42N 焦化廠主機潤滑系統低壓油泵三螺桿泵 三螺桿泵HSNF120-42N 三螺桿泵 燒結機干.稀油潤滑系統低壓循環泵 三螺桿泵HSNS120-42N 船用鍋爐輸油泵三螺桿泵 三螺桿泵HSNRa120-42N 燃油輸送系統用三螺桿泵防爆電機組 三螺桿泵HSJ120-42N 液壓油泵 潤滑油泵 三螺桿泵HSNH120-42NZ 燃油輸送泵 三螺桿泵HSNK120-42NZ 加熱爐液壓站 三螺桿泵HSND120-42NZ 精軋稀油站 三螺桿泵HSNF120-42NZ 粗軋稀油站 三螺桿泵HSNS120-42NZ HGC循環泵 三螺桿泵HSNRa120-42NZ 精軋傳動循環泵 三螺桿泵HSJ120-42NZ 卷取稀油站 精軋高低壓稀油站 三螺桿泵HSNH120-42W1 粗軋高低壓稀油站 三螺桿泵HSNK120-42W1 電廠重油輸送泵 三螺桿泵HSND120-42W1 電廠燃油輸送泵 三螺桿泵HSNF120-42W1 電廠潤滑油泵 三螺桿泵HSNS120-42W1 電廠煤焦油輸送泵 三螺桿泵HSNRa120-42W1
