    1. 首選廠家Z941HY-100
      首選廠家Z941HY-100
      產品價格:¥1(人民幣)
    2. 規格:Z941HY-100
    3. 發貨地:江蘇
    4. 品牌:
    5. 最小起訂量:1件
    6. 誠信商家
      會員級別:標準會員
      認證類型:企業認證
      企業證件:通過認證

      商鋪名稱:無錫油力液壓氣動設備有限公司

      聯系人:朱佩德(先生)

      聯系手機:

      固定電話:

      企業郵箱:wxlishile@163.com

      聯系地址:無錫市高新技術開發區(錫賢路78號)森義工業園區

      郵編:214000

      聯系我時,請說是在焊材網上看到的,謝謝!

      商品詳情

        產品說明

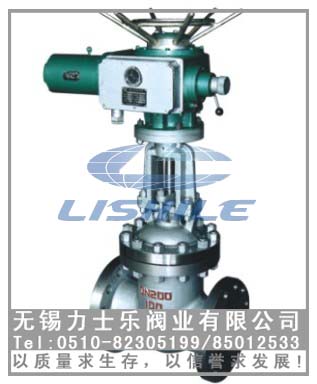

        Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為合金(Z941H-100~200 Z941Y-100~200 Z941Y-100I~200I Z941Y-100P~200P Z941Y-100R~200R Z941W-100I)、鉻鎳鈦不銹鋼(Z941W-100P)、鉻鎳鉬鈦不銹鋼(Z941W-100R),公稱壓力 PN100~PN200,閥體材料為碳素鋼(Z941H-100~200 Z941Y-100~200)、鉻鎳鈦不銹鋼(Z941Y-100P~200P Z941W-100P)、鉻鎳鉬鈦不銹鋼(Z941Y-100R~200R Z941W-100R)、鉻鉬合金鋼(Z941Y-100I~200I Z941W-100I)的閘閥。

        產品性能參數

        Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥主要性能參數
        型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
        Z941H-100~200 100~200 10.0~20.0 ≤425 水、蒸汽、油品
        Z941Y-100~200
        Z941Y-100I~200I ≤550 油品、蒸汽
        Z941Y-100P~200P ≤150 弱腐蝕性介質
        Z941Y-100R~200R ≤200 醋酸類
        Z941W-100R 100 10.0 ≤200 醞釀類
        Z941W-100I ≤550 油品、蒸汽
        Z941W-100P ≤150 弱腐蝕性介質



        產品零部件材料

        Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥零部件材料
        型號 材料
        閥體、閥蓋、閘板 閥桿 密封面 填料
        Z941H-100~200 碳素鋼 鉻不銹鋼 堆焊鐵基合金 石棉石墨或柔性石墨
        Z941Y-100~200 堆焊硬質合金
        Z941Y-100I~200I 鉻鉬合金鋼 柔性石墨
        Z941Y-100P~200P 鉻鎳鈦不銹鋼 聚四氟乙烯
        本體密封
        Z941Y-100R~200R 鉻鎳鉬鈦不銹鋼 堆焊硬質合金 聚四氟乙烯或柔性石墨
        Z941W-100R 本體
        Z941W-100I 鉻鉬合金鋼 耐熱鋼或不銹鋼
        Z941W-100P 鉻鎳鈦不銹鋼



        產品外形及結構尺寸

        Z941H、Z941Y、Z941W 型 PN100 鋼制電動楔式閘閥主要外形及結構尺寸(mm)
        DN L D D1 D2 D8 b z×Φd H 重量/kg
        50 250 195 145 112 85 28 4×Φ25 680 150
        65 280 220 170 138 110 32 8×Φ25 730 180
        80 310 230 180 148 115 34 8×Φ25 795 190
        100 350 365 210 172 145 38 8×Φ30 880 300
        125 400 310 250 210 175 42 8×Φ34 943 440
        150 450 350 290 250 205 46 12×Φ34 1234 400
        200 550 430 360 312 260 54 12×Φ41 1339 684
        250 650 500 430 382 313 60 12×Φ1 1470 803
        300 750 585 500 442 364 70 16×Φ48 1830 1568
        350 850 655 560 498 420 76 16×Φ54 2185 1510



        Z941H、Z941Y 型 PN160 鋼制電動楔式閘閥主要外形及結構尺寸(mm)
        DN L D D1 D2 D8 b z×Φd H 重量/kg
        50 300 215 165 132 95 36 8×Φ25 700 250
        65 340 245 490 152 110 44 8×Φ30 750 250
        80 390 260 205 168 130 46 8×Φ30 815 250
        100 450 300 240 200 160 48 8×Φ34 860 -
        125 525 355 285 238 190 60 8×Φ41 970 -
        150 600 390 318 270 205 66 12×Φ41 1224 -
        200 750 480 400 345 275 78 12×Φ48 1490 -

        Z941H、Z941Y 型 PN200 鋼制電動楔式閘閥主要外形及結構尺寸(mm)
        DN L D D1 D2 D8 b z×Φd H
        50 350 210 160 128 95 40 8×Φ27 712
        65 410 260 203 165 110 48 8×Φ30 765
        80 470 290 230 190 160 54 8×Φ34 850
        100 550 360 292 245 190 66 8×Φ41 980
        125 650 385 318 270 205 76 12×Φ41 1080
        150 750 440 360 305 240 82 12×Φ48 1140
