軸鍍銅焊接銅合金焊接電話 銅焊加工

黃銅和紫銅焊接看母體的結構尺寸，如果黃銅和紫銅的結構比較小，統一采用火焰焊接或者高頻感應釬焊，這個焊接都屬于釬焊種類，通�？梢杂猛�歐丁202A的焊絲焊接，配合201-F的焊膏焊接。
如果是結構尺寸比較大，就按照黃銅和紫銅的材質來分
1、如果是黃銅的話，則選用交流氬弧機器焊接，比如威歐丁WSME315B的交直流機選擇交流功能焊接，焊絲選用威歐丁黃銅氬弧焊絲焊接，記住了是黃銅氬弧焊絲，不是黃銅氣焊焊絲。
2、如果是紫銅的話，則選用高純氬氣保護，用直流氬弧焊焊接，前面用的315B的直流氬弧焊功能焊接，焊絲選用威歐丁紫銅氬弧焊絲焊接。
3、如果是紫銅與黃銅的異種金屬焊接，則按照方案一焊接，選用直流氬弧焊焊接，焊絲用紫銅氬弧焊絲威歐丁204S。

紫銅與紫銅焊接完全可以的，這個建議的是氬弧焊堆焊，威歐丁204的紫銅氬弧焊絲是個材料選擇，直流氬弧焊焊接即可，但是你堆焊的厚度比較大如果是面積也比較大的話建議上氣體保護焊機焊接，204的盤絲焊接，用直條還是盤絲取決于你的補焊區域大小

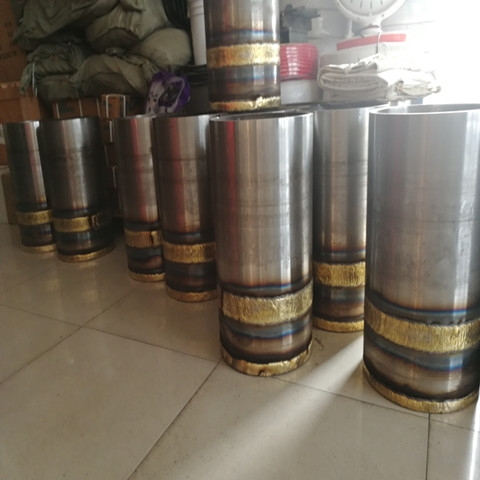

軸類鍍銅焊接，碳鋼軸鍍銅，活塞桿鍍銅焊接，合金鍍銅焊接

硬紫銅和軟紫銅焊接從焊接的抗裂性能來說，軟紫銅的抗裂要好很多，更加容易焊接一些，但是不管是硬紫銅還是軟紫銅通常會采用如下幾種焊接方式及對應的焊接材料焊接。

一、火焰釬焊
1、火焰釬焊常用的焊接材料就是低溫的磷銅或者銀磷銅焊絲焊接，因為磷銅可以對紫銅有自釬作用，所以焊接的時候是不需要配合助焊劑來焊接的。對于硬紫銅和軟紫銅都可以采用這種焊接方式和焊接材料焊接。
2、根據焊接焊縫的要求來說，如果強度要求更加高一些，焊縫耐震能力更加強一些的話，就選用黃銅釬料焊接，比如常用的威歐丁201的黃銅氣焊釬料焊接。對于硬紫銅和軟紫銅來說焊接方式是一樣，只是硬紫銅在焊接的過程中會軟化，因為工作熔點溫度比較高了。
3、從導電要求來說，硬紫銅和軟紫銅都是選用銀焊，銀焊的導電性比較強，并且焊接的流動性會比較好，比如可以采用銀的威歐丁203的焊絲，達到比較好的流動成型。
4、單純從抗拉強度和耐高溫能力來說，硬紫銅和軟紫銅可以選用替代銀基的銅焊條里面加入了鎳提高了焊條的熔點溫度，比如采用WEWELDING46（簡稱威歐丁46）硬釬料焊接，焊接后的抗拉強度可以達到48公斤級別幾乎是接近熔焊的鋼鐵的強度。

二、熔焊
1、熔焊常采用的是TIG非熔化極氬弧焊，高純氬氣保護，不管是硬紫銅還是軟紫銅都會選用紫銅氬弧焊絲焊接，比如抗裂比較好的威歐丁204紫銅氬弧焊絲，焊后可以保持與硬紫銅或者軟紫銅的顏色接近，不過對于氬弧焊機設備的功率要求就會比較高一些。
2、硬紫銅和軟紫銅也可以采用熔化極的氬弧焊，高純氬氣保護，焊絲則采用紫銅氬弧焊絲盤絲焊接，比如高抗裂性能的威歐丁204M，這個一般適合銅結構件批量加工使用，一般硬紫銅做結構鏈接的相對比較少，軟紫銅的相對多一些，優點是效率高。
