商鋪名稱：南京晶騰焊接材料有限公司
聯系人：李華（先生）
聯系手機：
固定電話：
企業郵箱：690901201@qq.com
聯系地址：南京市江寧區秣陵街道誠信大道699號
郵編：
聯系我時，請說是在焊材網上看到的，謝謝！

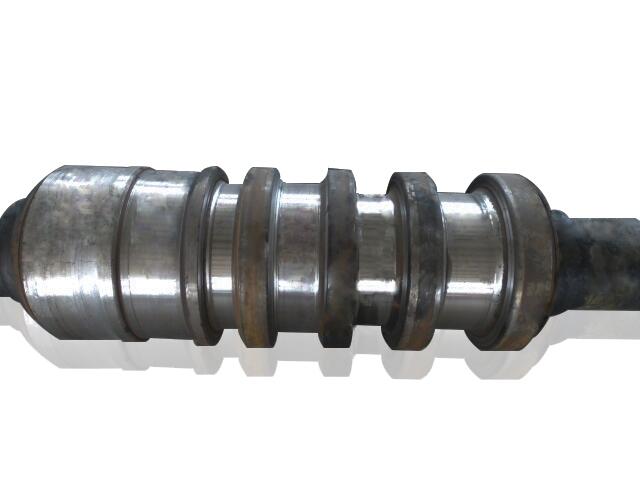

采用碳化鎢及低氫鈉型藥皮為主要原料，配合日本神戶技術工藝研制而成，可交直兩用，焊層具有硬度高、韌性好、耐高溫和耐磨損等特點，使用于碳素鋼、合金鋼、鑄鐵、鑄鋼等表面的堆焊。
堆焊金屬：高錳鋼焊芯、含鎢量57%、合金粉末15%、墨鈷鉻等多種元素。
化學成分（%）：W--57 Mo--17 C--0.05 Cr--9.8 B--4.2
參考電流：
Φ3.2 Φ4.0 Φ5.0
90－120A 160－190A 190-220A
堆焊層硬度：（焊后空冷）HRC≥75
注意事項：
1、焊前須將母材表面的雜物清理干凈。
2、應采用較小電流，可防止弧抗裂紋。
3、如較厚的焊層可以反復堆焊。
堆焊效果指焊層硬度、耐磨及耐熱等性能，其性能高低與下列因素有關：
1.焊接電流大小、電弧長短。電流大、電弧長，合金元素易燒損，反之，有利合金元素過渡。
2.預熱溫度、緩冷條件決定堆焊層的質量。
3.某些堆焊金屬用不同的熱處理方法可以得到不同的硬度。
堆焊層的硬度和化學成分指堆焊三層以上的堆焊金屬。
編輯本段耐磨焊條焊接缺陷
1、外觀缺陷：外觀缺陷(表面缺陷)是指不用借助于儀器,從工件表面可以發現的缺陷。常見的外觀缺陷有咬邊、焊瘤、凹陷及焊接變形等,有時還有表面氣孔和表面裂紋。單面焊的根部未焊透等。
2、氣孔和夾渣
A、氣孔 氣孔是指焊接時,熔池中的氣體未在金屬凝固前逸出,殘存于焊縫之中所形成的空穴。其氣體可能是熔B、夾渣 夾渣是指焊后溶渣殘存在焊縫中的現象。
3、裂紋 焊縫中原子結合遭到破壞,形成新的界面而產生的縫隙稱為裂紋。
4、未焊透 未焊透指母材金屬未熔化,焊縫金屬沒有進人,接頭根部的現象。
5、未熔合 未熔合是指焊縫金屬與母材金屬,或焊縫金屬之間未熔化結合在一起的缺陷。按其所在部位,未熔合可分為坡口未熔合,層間未熔合根部未熔合三種。
