純銅T1

牌號：T1

標準：GB/T 4423-1992
特性及適用范圍：
有良好的導電、導熱、耐蝕和加工性能,可以焊接和釬焊。含降低導電、導熱性雜質較少,微量的氧對導電、導熱和加工等性能影響不大，但易引起“氫病”，不宜在高溫（如＞370℃）還原性氣氛中加工（退火、焊接等）和使用。
化學成份：
銅+銀 CuAg：≥99.95

錫 Sn ：≤0.002
鋅 Zn：≤0.005
鉛 Pb：≤0.005
鉛 Pb：≤0.005
鎳 Ni：≤0.005
鐵 Fe：≤0.005
鈹 Sb ：≤0.002
硫 S ：≤0.005
砷 As ：≤0.002
鉍 Bi：≤0.001
氧 O：≤0.06
注：≤0.05(雜質)
力學性能：
抗拉強度 σb (MPa)：≥275
伸長率 δ10 (％)：≥5
伸長率 δ5 (％)：≥10
注 ：棒材的縱向室溫拉伸力學性能
試樣尺寸：直徑或對邊距離5～40
熱處理規范：熱加工溫度900～1050℃;退火溫度500～700℃;冷作硬化銅的再結晶開始溫度200

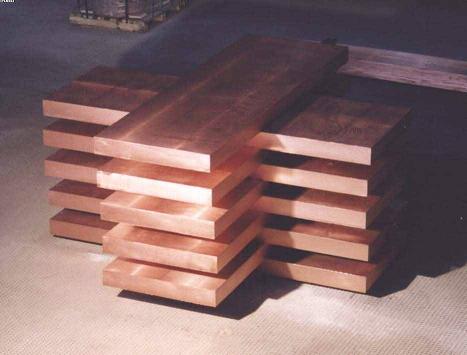

紫銅

紫銅就是銅單質.因其顏色為紫紅色而得名.各種性質見銅.

　　紫銅就是工業純銅,其熔點為1083℃，無同素異構轉變,相對密度為8.9，為鎂的五倍。比普通鋼還重約15%。其具有玫瑰紅色，表面形成氧化膜后呈紫色，故一般稱為紫銅。它是含有一定氧的銅，因而又稱含氧銅。

　　紫銅 因呈紫紅色而得名。它不一定是純銅，有時還加入少量脫氧元素或其他元素,以改善材質和性能,因此也歸入銅合金。中國紫銅加工材按成分可分為：普通紫銅(T1、T2、T3、T4)、無氧銅（TU1、TU2和高純、真空無氧銅）、脫氧銅（TUP、TUMn）、添加少量合金元素的特種銅（砷銅、碲銅、銀銅）四類。紫銅的電導率和熱導率僅次于銀，廣泛用于制作導電、導熱器材。紫銅在大氣、海水和某些非氧化性酸（鹽酸、稀硫酸）、堿、鹽溶液及多種有機酸（醋酸、檸檬酸）中，有良好的耐蝕性，用于化學工業。另外，紫銅有良好的焊接性，可經冷、熱塑性加工制成各種半成品和成品。20世紀70年代，紫銅的產量超過了其他各類銅合金的總產量。

　　紫銅中的微量雜質對銅的導電、導熱性能有嚴重影響。其中鈦、磷、鐵、硅等顯著降低電導率,而鎘、鋅等則影響很小。氧、硫、硒、碲等在銅中的固溶度很小,可與銅生成脆性化合物,對導電性影響不大，但能降低加工塑性。普通紫銅在含氫或一氧化碳的還原性氣氛中加熱時，氫或一氧化碳易與晶界的氧化亞銅(Cu2O)作用，產生高壓水蒸氣或二氧化碳氣體，可使銅破裂。這種現象常稱為銅的“氫病”。氧對銅的焊接性有害。鉍或鉛與銅生成低熔點共晶，使銅產生熱脆；而脆性的鉍呈薄膜狀分布在晶界時，又使銅產生冷脆。磷能顯著降低銅的導電性,但可提高銅液的流動性,改善焊接性。適量的鉛、碲、硫等能改善可切削性。紫銅退火板材的室溫抗拉強度為22～25公斤力／毫米2,伸長率為45～50％，布氏硬度（HB）為35～45。

　　具有優良的導電性﹑導熱性﹑延展性和耐蝕性。主要用于制作發電機﹑母線﹑電纜﹑開關裝置﹑變壓器等電工器材和熱交換器﹑管道﹑太陽能加熱裝置的平板集熱器等導熱器材。常用的銅合金分為黃銅﹑青銅﹑白銅3大類。

　　純凈的銅是紫紅色的金屬，俗稱“紫銅”、“紅銅”或“赤銅”。

　　紫銅富有延展性。象一滴水那么大小的純銅，可拉成長達兩公里的細絲，或壓延成比床還大的幾乎透明的箔。紫銅最可貴的性質是導電性能非常好，在所有的金屬中僅次于銀。但銅比銀便宜得多，因此成了電氣工業的“主角”。

　　紫銅的用途比純鐵廣泛得多，每年有50%的銅被電解提純為純銅，用于電氣工業。這里所說的紫銅，確實要非常純，含銅達99.95%以上才行。極少量的雜質，特別是磷、砷、鋁等，會大大降低銅的導電率。銅中含氧(煉銅時容易混入少量氧)對導電率影響很大，用于電氣工業的銅一般都必須是無氧銅。另外，鉛、銻、鉍等雜質會使銅的結晶不能結合在一起，造成熱脆，也會影響純銅的加工。這種純度很高的純銅，一般用電解法精制：把不純銅(即粗銅)作陽極，純銅作陰極，以硫酸銅溶液為電解液。當電流通過后，陽極上不純的銅逐漸熔解，純銅便逐漸沉淀在陰極上。這樣精制而得的銅;純度可達99.99%。

　　紫銅是比較純凈的一種銅，一般可近似認為是純銅，導電性、塑性都較好，但強度、硬度較差一些。
