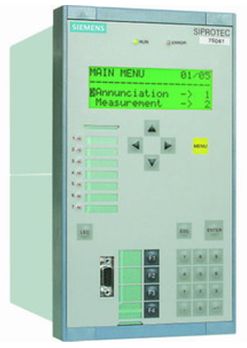

西門子微機保護技術特點

* 面向21世紀的高水平微機綜合保護裝置

* 采用高性能32位微處理器系統，全數字化處理與控制

* 采用全封閉標準結構模式，較強的抗高頻電磁干擾和振動

* 連續的軟硬件自我診斷功能，大屏幕液晶方便信息瀏覽

* 對LED、二進制輸入輸出可再編組以及互鎖功能

* 所有的保護功能具有通用和標準化概念

* 可采用多種通信接口，可以采用多種通信規約

* 可通過時間同步信號（DCF77、IRIG-B）、二進制、系統對時口等方式對時

* 工藝精細、完善，可靠性高



保護功能

* 帶二次諧波制動的相電流比率差動保護和零序電流比率差動保護

* 涌流制動功能

* 過勵磁保護(僅7UT613/633有)

* 相、地電流和零、負序電流的瞬時和延時過流保護以及反時限保護

* 斷路器失靈保護

* 跳閘回路監視



測控功能

* 電流、電壓、功率、電度、功率因數、頻率的測量

* 多種輸入輸出選擇，輸入輸出可再編組以及互鎖功能



主要技術參數

* 機械及環境參數

機箱結構尺寸1/3: 146mm（長）×260mm（深）×255.8mm（高）

機箱結構尺寸1/2: 221mm（長）×260mm（深）×255.8mm（高）

機箱結構尺寸1/1: 446mm（長）×260mm（深）×255.8mm（高）

正常運行允許溫度:        -5℃～50℃

* 額定電氣參數

頻率:       50Hz

直流電源:   DC 110/250V，AC 230V

允許偏差:   +20% ，-20%

交流電壓:   80～125V

交流電流:   0.1A, 1A，5A

過載能力:   4 倍額定電流，連續工作

100 倍額定電流，允許1S

功耗：交流電流:   < 0.3VA/相(In=5A)，<0.05VA/相(In=1A)

交流電壓:   < 0.1 VA/相

直流:    正常<5～12W，跳閘<7～28W

* 輸入接點

額定電壓：24～250V, 雙極性

最大容許電壓：300VDC

* 輸出接點

接通容量：1000w/VA

斷開容量：30VA，40w

容許電流：  5A 持續
