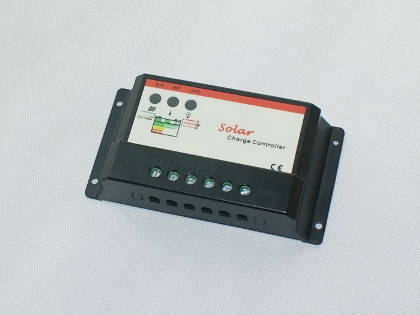

PJHC—E12V/24V簡易型太陽能充放電控制器系我公司自主開發的最新產品。可以實現太陽能發電系統的自動控制。

i.              功能特點：

1．  具有過充、過放、電子短路、過載保護、等全自動控制；以上保護均不損壞任何部件，不燒保險。

2．采用了串聯式充電主電路，使充電回路的電壓損失較使用二極管的充電電路降低近一半

3．直觀的LED發光管指示當前電瓶狀態，讓用戶了解使用狀況。

4．采用大口徑、大間隔接線端子,可安裝最大6mm2 導線,導線間隔9.5 mm,增強了絕緣性能及安裝可靠性,不易滑絲。

ii.               面板及接線：

注意事項：

1．接線前請仔細核對并確認太陽能板、蓄電池、負載的額定電壓，三者的額定電壓應相同

2．太陽能板、負載的額定電流不得大于控制器的額定電流

3．注意接線正負極

iii.               操作及使用

   光電池充電指示燈：指示太陽能板上光照情況，當有光照在太陽能電池板時，該燈為綠色常亮

   蓄電池狀態指示燈：指示蓄電池電壓情況，正常放電或電壓值在正常范圍內時，該燈為綠色常亮；              壓低于保護值時，該燈不亮。

   低壓保護指示燈：當蓄電池低壓保護時，該燈為紅色常亮，正常情況下，該燈不亮。

iv.              故障及處理

v.              參數表
