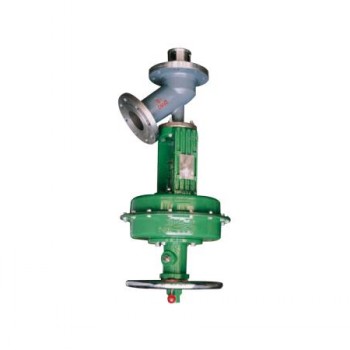

ZHYO氣動罐底調節閥

產品價格：￥88（人民幣）

規格：ZHYO

發貨地：上海

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海東峰閥門有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海秀通閥門有限公司

商鋪名稱：上海東峰閥門有限公司

聯系人：張少華（先生）

聯系手機：

固定電話：

企業郵箱：shdfvalve@126.com

聯系地址：上海奉賢區光明路56號

郵編：201406

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

ZHYO氣動罐底調節閥

　　ZHYO罐底調節閥是一種特殊結構形式的單座調節閥,閥體成Y形,閥體流路流暢,流量大,壓降損失小,閥座泄漏量符合ANSIB1G.104標準,調節閥配用HA多彈簧式薄膜執行機構,其結構緊湊;輸出力大,該閥最適宜控制容易沉積或含有顆粒的液體。

主要技術參數

閥體：ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2
閥芯：0Cr18Ni12Mo2、司鈦萊合金堆焊
閥座：聚四氟乙烯
閥桿、推桿：2Cr13、1Cr18Ni9Ti
波紋膜片：丁腈橡膠夾增強絳綸織物
膜蓋：A3
彈簧：60Si2Mn
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片

主要技術參數及性能

公稱通徑DN(mm)		25	40	50	65	80	100	150
閥座直徑(mm)		40	50	80	80	100	150	200
額定流量系數Kv		14	35	55	95	135	220	720
額定行程(mm)		25		40		50		75
信號范圍Pr(KPa)		20～100、40～200、80～240、段幅：20～60、60～100
氣源壓力Ps(MPa)		0.14～0.4
固有流量特性		快開
允許泄漏量		硬閥座：10-4×閥額定容量、軟閥座：10-7×閥額定容量
公稱壓力PN(MPa)		1.6、4.0、6.4
工作溫度t(°C)	常溫型	-20～200、-40～250、-60～250
	散熱型	-40～450、-60～450
	高溫型	450～560
	低溫型	-60～100、-100～-200、-200～-250

*本產品性能指標貫徹GB/T4213-92

外形尺寸

圖A 單位：mm

公稱通徑	φD	H	H1	H2	H3	φK	T	L
DN50×80	94	753	47	51	50	250	363	170
DN65×80	94	795	47	51	68	350	363	200
DN100×150	210	1052	39	78	90	470	520	330

圖B 單位：mm

公稱通徑	φD	H	H1	H2	H3	L	φK	T
DN50×80	81	753	47	51	50	170	350	363
DN65×80	77	795	47	51	68	200	350	363
DN80×100	179	980	60	64.5	67	230	470	520
DN150×200	210	1052	39	78	90	330	470	520

圖C 單位：mm

公稱通徑	φD	H	H1	H2	H3	L	φK	T
DN25×40	55	541	20	33	48	130	218	230
DN40×50	80	573	20	33	55	155	218	230
DN65×100	120	680	25	39	68	200	350	363
