電動三通分流調節閥ZAZQ

產品價格：￥88（人民幣）

規格：ZAZQ

發貨地：上海

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海東峰閥門有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海秀通閥門有限公司

商鋪名稱：上海東峰閥門有限公司

聯系人：張少華（先生）

聯系手機：

固定電話：

企業郵箱：shdfvalve@126.com

聯系地址：上海奉賢區光明路56號

郵編：201406

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

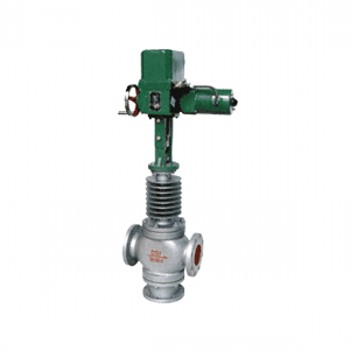

ZAZQ-2電動三通合流、分流調節閥

ZAZQ、ZAZX型電動三通合流、分流調節閥采用圓筒型簿壁窗口形閥芯導向。配用DKZ型直行程電動執行機構，接受0～10或4～20mA.DC信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或將不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
　　本系列產品公稱通徑由25mm至300mm，公稱壓力有PN1.6、4.0、6.4MPa，適用流體溫度由-60°C至450°C，控制信號為0～10或4～20mA.DC，泄漏量標準為Ⅳ級和Ⅵ級，流量特性有直線、拋物線兩種。配用不同的閥蓋可分為普通型和散熱型兩種。

主要零件材料

　閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
　閥芯、閥座：1Cr18Ni9Ni、司鈦萊合金堆焊
　填　　　料：聚四氟乙烯、不銹鋼波紋管
　推桿、閥桿：2Cr13、1Cr18Ni9Ti
　襯　　　套：2Cr13
　墊　　　片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片

主要技術革新參數

公稱通DN（mm）		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1280
	分流						85	135	210	340	535	800	1280
額定行程L（mm）		16		25		40			60			100
固有流量物性		直線、拋物線
工作溫度（°C）		普通型：鑄鐵：-20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250 散熱型：鑄鋼：-40～450、鑄不銹鋼：-60～450
介質溫度（°C）		200以下（對合流而言）
固有可調比R		30：1
公稱壓力PN（MPa）		1.6、4.0、6.4
允許泄漏量		硬密封：Ⅳ級、軟密封：Ⅵ級
作用方式		電開式、電關式
信號范圍（mA.DC）		0～10、4～20
		220V、50Hz

*本產品性能指標貫徹GB/T4213-92。

外形尺寸 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　單位：（mm）

公稱通徑			25	32	40	50	65	80	100	125	150	200	250	300
法蘭距離（L）		PN16	185	200	220	250	275	300	350	410	450	550	670	770
		PN40	190	200	220	255	285	310	360	430	465	560	690	795
		PN64	200	210	235	265	295	320	370	440	475	570	752	819
標準閥蓋 H1		PN16	805	821	843	878	989	1014	1016	1149	1210	1230	1980	2100
		PN40	805	821	843	878	989	1014	1016	1149	1210	1230	1980	2100
		PN64	825	841	863	898	1009	1034	1056	1179	1216	1300	2120	2460
中溫型閥蓋 H1		PN16	1005	1021	1043	1078	1239	1264	1266	1469	1530	1550	2330	2450
		PN40	805	821	843	878	989	1014	1016	1149	1210	1230	2330	2450
		PN64	1025	1041	1063	1098	1259	1284	1306	1499	1526	1620	2370	2710
H2	PN16		140	150	160	180	200	222	220	270	280	306	474	584
	PN40		140	150	160	180	200	222	220	270	280	306
	PN64	分流	160	170	180	200	220	242	260	300	322	376
	PN64	合流	160	170	180	200	220	242	260	325	322	376
B			460				530						630
法蘭標準			GB：1.6、2.5、4.0、6.4MPa　　ANSI：150、300、600Lb　　JIS：10K、20K、30K
