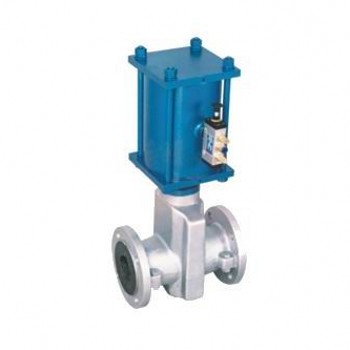

Gj6b41x-6l type normal close type pneumatic pipe clamp valve
主要性能規范
| 適用溫度 | 適用介質 | 注：此為本廠基型產品適用溫度，如有不同要求請參閱前頁進行選擇。 |
| ≤85。C | 礦漿、磨料、干溫型粉塵類 |
| 名稱 | 閥體 | 套管 | 閥桿 | 缸體 | 活塞 | 壓桿 | 托架 |
| 材 料 | 鋁合金 | 橡膠 | 鑄銅、碳鋼 | 碳鋼 | 碳鋼 | 鋁合金 | 球墨鑄鐵 |
| 公稱通徑 DN/mm |
公稱壓力 /MPa |
工作壓力 /MPa |
L | L1 | D | D1 | Z-φd | H | A | 重量 kg |
| 25 | 0.6 | 0.6 | 160 | 124 | 115 | 85 | 4-14 | |||
| 32 | 165 | 145 | *140 | 100 | 4-18 | |||||
| 40 | 190 | 157 | *150 | 110 | 4-18 | |||||
| 50 | 210 | 160 | 160 | 125 | 4-18 | |||||
| 65 | 250 | 199 | 180 | 145 | 4-18 | |||||
| 80 | 300 | 222 | 195 | 160 | 4-18 | |||||
| 100 | 350 | 250 | 215 | 180 | 8-18 | |||||
| 125 | 430 | 318 | 245 | 210 | 8-18 | |||||
| 150 | 500 | 350 | 280 | 240 | 8-23 | |||||
| 200 | 650 | 446 | 335 | 295 | 8-23 | |||||
| 250 | 800 | 516 | *392 | 350 | 12-23 | 1000 | 265 | |||
| 300 | 950 | 562 | *445 | 400 | 12-23 | 1174 | 330 | |||
| 采用標準 設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa） | ||||||||||
