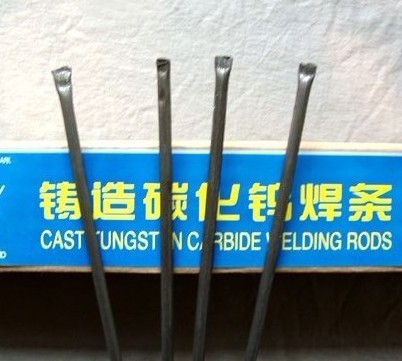

YZ6鑄造碳化鎢鎢鋼粉氣焊條

說明：鑄造碳化鎢焊條又稱鑄造碳化鎢合金焊條，管內成分為W2C和WC合金顆粒，熔點1600-1800度，硬度85-95HRC。

用途：

適用于石油鉆具、建材機械、甘蔗破碎刀具、打井鉆頭、木炭機推進軸、秸桿還田機刀片和飼料粉碎機刀片...等等易磨損件的堆焊使之成為合金耐磨具. 碳化鎢產品廣泛應用于石油鉆具，工程機械易磨損件的表面補強和硬化等。

堆焊工藝：

采用氧-乙炔焰堆焊。

   (1)清理工件，使被焊工件表面露出金屬光澤。
(2)取平焊位置進行堆焊，為此可使用適當的胎具為控制堆焊層厚度，可利用限厚塊。
(3)用中性焰預熱，焰心勿接觸工件表面，距離以25mm為宜。
(4)當工件加熱到適當溫度時，即可在待堆焊表面涂一層專用焊劑，如熔劑預熱得合適，熔劑就會起泡沸騰，此時工件表面的氧化物將被熔劑清除，再繼續加熱至溶劑布滿被堆焊的表面并呈透明液體狀態時，表明可開始堆焊打底焊層。
(5)堆焊打底焊層，采用中性焰，用打底焊條尖端不斷攪動熔劑，并隨之熔化，焊咀不斷運行，其運行速度恰好與打底焊條的焊速度相等．要確保熔劑保持在工件表面上。當打底過程結束時，堆焊表面應形成一薄層平滑的打底合金，其厚度約lmm左右為宜。如預熱溫度不足時，熔融的打底層金屬不能流平，并在工件表砸上形成小球或凸起。
(6)碳化鎢氣焊條焊層。在打底層上面，用碳化鎢氣焊條堆焊，使用中性焰(可稍偏碳化焰)焊咀均勻平穩的在工件表面上移動，火焰對著合金焊條加熱(注意不可使焰心尖端接觸合金顆粒)，使焊條中胎體合金熔化，隨之碳化鎢金顆粒也一同落下。在熔化的胎體金屬凝固之前，要把顆粒安排好，可用左手拿著的合金焊條拔弄，或另一人手持一根打底焊條或石墨棒作拔棍，在一傍迅速撥弄顆粒，使之排列均勻整齊。堆焊層厚度按設計要求控制。
(7)工件堆焊完后，放在不通風的地方，緩慢冷卻，不可急冷，有條件可用石棉氈蓋上。
規格：Φ 4.0   Φ5.0  Φ6.0         長：400mm      包裝：盒/5KG
