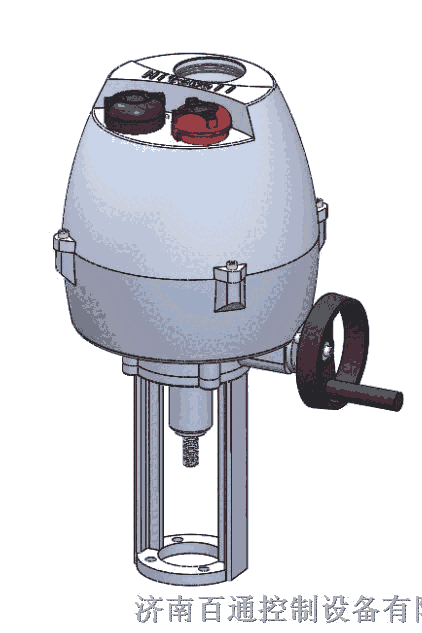

SAL-30 SAL-60 SAL-100海特韋爾電動執行器
Hitewell SAL series Linear Modulating Electric Actuator
SAL
智能推力型直行程電動執行器，可與調節閥配套使用，是 Hitewell 家族中性能異常出眾的智能產品。
?Hitewell SAL?直行程智能電動執行器
Hitewell SAL series Linear Modulating Electric Actuator
SAL
智能推力型直行程電動執行器，可與調節閥配套使用，是 Hitewell 家族中性能異常出眾的智能產品。智能一體化全新設計，大屏幕液晶顯示，中英文菜單，可用遙控器在線設定。紅黑旋鈕就地可電動控制，配備絕對編碼器，閥位不會丟失�；� 6 路整流橋可控硅動態控制，動作頻率可達 1200 次/小時。超耐磨錳錫青銅組合齒輪，動作壽命超過 500 萬次。無需手自動切換手柄即可手動。反饋觸點可現場編程�？膳鋫渌{牙、現場總線、物聯網等功能。
特性
Features
■ 推力范圍：2kN-10kN
■ 防護等級： IP68
■ 手輪：有（標配）
■ 電源：380VAC/220VAC（其它可定制）
■ 行程 10-100mm（可設定）
■ 輸出速度：2-6mm/s（可定制）
■ 支架連接接口
F07/F10 法蘭（可定
制）
■ 殼體材質：壓鑄鋁
■ 防護涂層：環氧聚酯粉噴涂
■ 輸入信號：4-20mA/觸點信號
■ 輸出信號：4-20mA/觸點信號
■ 設定方式：設定器免開蓋設定
■ 顯示：LCD液晶顯示
■ 藍牙：可選配
■ 物聯網：可選配Product Bulletin SAL Series
SN 1SXF02020E03
2
海特韋爾（Hitewell）是全球工業控制領域制造商，特別是在控制閥及其
驅動裝置的研究、開發與生產制造上有著豐富的經驗和獨特的技術優勢。在韓
國京畿道、中國上海有制造工廠。
?
Hitewell 以專業的知識為全球使用者提供優秀的產品和服務，以優越的品質和完善的售后服務贏得廣大客戶青睞。Hitewell 產品廣泛應用于電廠、石油天然氣、鋼鐵、水處理、化工、制藥、造船、環保等領域。
SAL 系列電動執行機構技術優勢
智能控制
基于 ARM 的多核處理技術大大提高了執行機構的運算能力及響應速度，多重冗余控制可實現多任務同時運行，自診斷、自恢復、運行數據獨立存儲等功能得以實現。
高度可靠
新一代 SAL 執行機構具有多項增強功能，包括絕對編碼器位置測量技術，增強的壓力傳感器力矩測量，增強的 EMC抗干擾功能，改進的防滲油結構，以及水處理增強防腐保護等。
簡單友好
設定器或手機藍牙設定，無需打開端蓋；多種語言界面，實時可切換；菜單式詞Product Bulletin SAL SeriesSN 1SXF02020E03組顯示，及時沒有說明書也可設定參數。無需外接電源，利用內在電池，亦可完成設定。
藍牙設置
新一代 SAL 執行機構除紅外設定器設定參數，同時配備無線藍牙設置技術，通過智能手機下載藍牙設置 APP，與執行機構藍牙配對后，即可實現手機與執行機構的通訊。限位、力矩、控制和指示功能均可通過手機輕松設定，隨機配備的遙控器成為備用，不再為遙控器丟失而煩惱。除參數設定外，藍牙 APP 還可下載執行機構運行數據、故障記錄及剩余壽命等，使得智能巡檢成為可能。
智能維護與生命周期管理
新一代 SAL 執行機構集成了先進的數據記錄器，可為執行機構檢修和故障診斷提供數據采集與分析�？赏ㄟ^設定器液晶屏幕查詢，也可通過藍牙通訊下載到手機或電腦，進行系統深入分析。
具體記錄數據包括：
啟動次數
運行時間
內部環境溫度
力矩參數
核心器件壽命檢測
故障記錄等
通過這些數據可以分析執行機構甚至閥
門的運行狀況與使用壽命，對執行機構
與閥門生命周期管理起到有益作用。
WirelessHART 無線物聯
新一代 SAL執行機 構可以 使 用WirelessHART無線控制網絡，符合IEEE802.15.4標準，是針對工業 4.0/工業物聯網領域設計的工業級無線組網，適合石油石化、油庫及管線、水處理、鋼鐵及智慧工廠等，現場設備信息無線傳輸到 DCS 系統或云服務器，實現過程監視、過程控制、執行機構健康狀況監測、智能維護、壽命預測等工業 4.0應用。
SAL 工業無線無聯網主要由通信節點（SAL 執行器）、通信網關（內置網絡管理器和網絡安全器）、現場網絡管理軟件等構成。Hitewell 可提供整體網絡解決
方案。Product Bulletin SAL Series
SN 1SXF02020E03
4
SAL 系列通過四副可編程反饋觸點，
反饋信號包括如下功能:
任意位置
聯鎖動作
關閥時力矩跳斷
選擇就地停止
開閥時力矩跳斷
選擇就地控制
任意位置力矩跳斷
選擇遠程控制
行程中力矩跳斷
執行器正在關閉
溫度保護跳斷
執行器正在打開
電源掉相
執行器正在輸出旋轉
電源故障
執行器被手輪操作
執行器報警
ESD 信號
閥門報警開閥聯鎖
控制報警
關閥聯鎖
?
