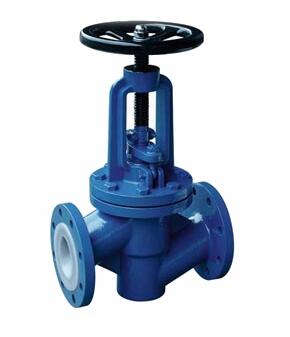

J41F46襯氟截止閥概述：

【閥門介紹】J41F46襯氟截止閥是指關閉件(閥瓣)由閥桿帶動并沿閥痤中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用�！净�本結構】1、氟塑料襯里J41F46型直通式襯氟截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通徑1/4)等優點，被廣泛應用在石油、化工等管路系統做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生高速介質流沖蝕破壞密封面。2、閥瓣與閥桿設計為一體結構，用以防止由管路壓力波動造成內件沖出閥體的可能有性，結構緊湊，使用安全�！鹃y門型號】【性能參數】公稱通徑：DN15～350mm；公稱壓力：PN1.0～2.5Mpa；連接形式：法蘭連接；驅動裝置：手動，蝸輪傳動，電動，氣動；適用介質：硫酸，，磷酸，，強堿，王水等任意具有強腐蝕性的介質；設計標準：遵循GB/T12233，GB/T12235，ANSIB16.34；結構長度標準：遵循GB/T1221，HG/T 3704，ASME B16.10；壓力試驗標準：遵循GB/T13927，API598；

【外形尺寸】

DN	NPS	L	L1	L2	D	D1	D2	f	b	z-Фd
15	1/2	130	130	90	95	65	45	3	16	4-Ф14
20	3/4	150	150	95	105	75	55	3	18	4-Ф14
25	1	160	160	100	115	85	65	3	18	4-Ф14
32	1 1/4	180	180	105	140	100	75	3	18	4-Ф18
40	1 1/2	200	200	115	150	110	85	3	18	4-Ф18
50	2	230	230	125	165	125	100	3	18	4-Ф18
65	2 1/2	290	290	145	185	145	120	3	18	8-Ф18
80	3	310	310	155	200	160	135	3	20	8-Ф18
100	4	350	350	175	220	180	155	3	20	8-Ф18
125	5	400	400	200	250	210	185	4	22	8-Ф18
150	6	480	480	225	285	240	210	4	22	8-Ф22
200	8	600	600	275	340	295	265	4	24	8-Ф22
250	10	622	622	325	395	350	320	4	26	12-Ф22

注釋：以上外形尺寸公稱壓力為PN1.0MPa，且尺寸按照HG/T20592-2009標準。
【結構示意圖】
