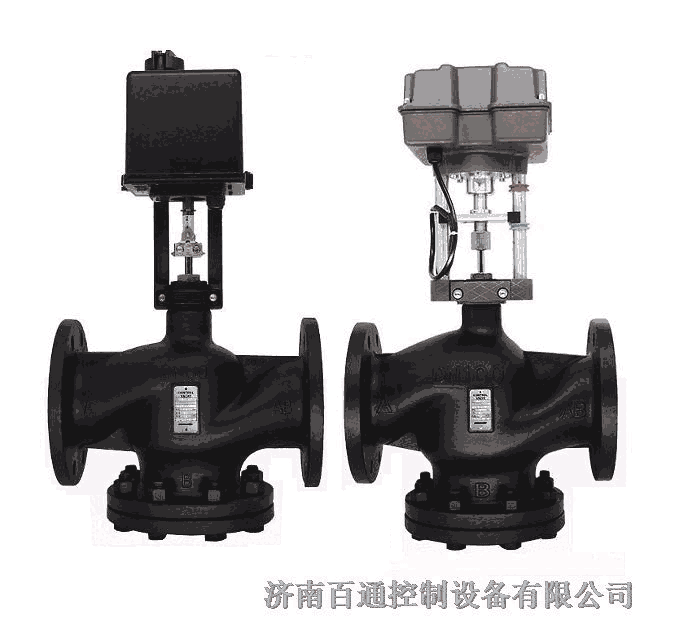

SEA304/504 電動智能調節閥 閥門執行器 推力：3000N/5000N
SEA系列無刷電機機械執行器與調節閥本身構成電動調節閥。廣泛應用于樓宇自控、冷熱水、空調系統、換熱站、水處理等眾多行業領域，它以AC24V/2A交流電源為驅動電源，以0-10V電壓信號或4-20Ma的電流信號為控制信號，可使閥門運動到所需位置，實現自動化控制。防護等級：IP54
主要功能
(1)行程自動檢測功能：無需人工調試，插電后自動精準檢測閥門行程，設置系統。
(2)自動修復誤差功能：無需人工參與，電機及機械傳動產生的誤差能在工作運行中即時自動修復，保證了執行系統的精確度。
(3)閥位數字化顯示功能：數碼管能直觀精確地顯示即時閥位。
(4)電流/電壓信號兼容功能：即輸入控制信號、輸出反饋信號適用 0-10V、2-10V 或 0-20mA、4-20mA。
(5)正反向運行選擇功能：適用于不同閥門、不同場合。
(6)運行速度選擇功能：根據不同需求，靈活設置運行速度的快慢。
40mm行程
型號：SEA304/504 推力：3000N/5000N 防護等級：IP54
|
端子序號 |
端子名稱 |
端子定義 |
|
1# |
G |
交流電源輸入 1 -G 或者 直流電源輸入正極 |
|
2# |
G0 |
交流電源輸入 2 -G0 或者 直流電源輸入負極 |
|
3# |
M |
信號公共負極 |
|
4# |
Y-U |
信號輸入端:電壓型模擬量（0-10V 或 2-10V） |
|
5# |
Y-I |
信號輸入端:電流型模擬量（0-20ma 或 4-20ma) |
|
6# |
Uout |
信號輸出端:電壓型模擬量（0-10V 或 2-10V ） |
|
7# |
Iout |
信號輸出端:電流型模擬量（0-20ma 或 4-20ma) |
撥碼開關定義（圖示為白色撥碼置于OFF 位置）
【注】在上電前，請根據實際情況將撥碼撥至合適位置，運行過程中，禁止撥動撥碼開關
|
序號 |
OFF 位置 |
ON 位置 |
|
1 |
低速運行 |
高速運行 |
|
2 |
正向運轉 |
反向運轉 |
|
3 |
模擬量模式 |
未用 |
|
4 |
電壓模式 |
電流模式 |
|
5 |
0-10V/0-20ma |
2-10V / 4-20MA |
|
6 |
未用 |
未用 |
主要功能
行程自動檢測功能：無需人工調試，插電后自動精準檢測閥門行程，設置系統。
自動修復誤差功能：無需人工參與，電機及機械傳動產生的誤差能在工作運行中即時自動修復，保證了執行系統的精確度。
閥位數字化顯示功能：數碼管能直觀精確地顯示即時閥位。
電流/電壓信號兼容功能：即輸入控制信號、輸出反饋信號適用 0-10V、2-10V 或 0-20mA、
4-20mA。
正反向運行選擇功能：適用于不同閥門、不同場合。
運行速度選擇功能：根據不同需求，靈活設置運行速度的快慢。
|
|
