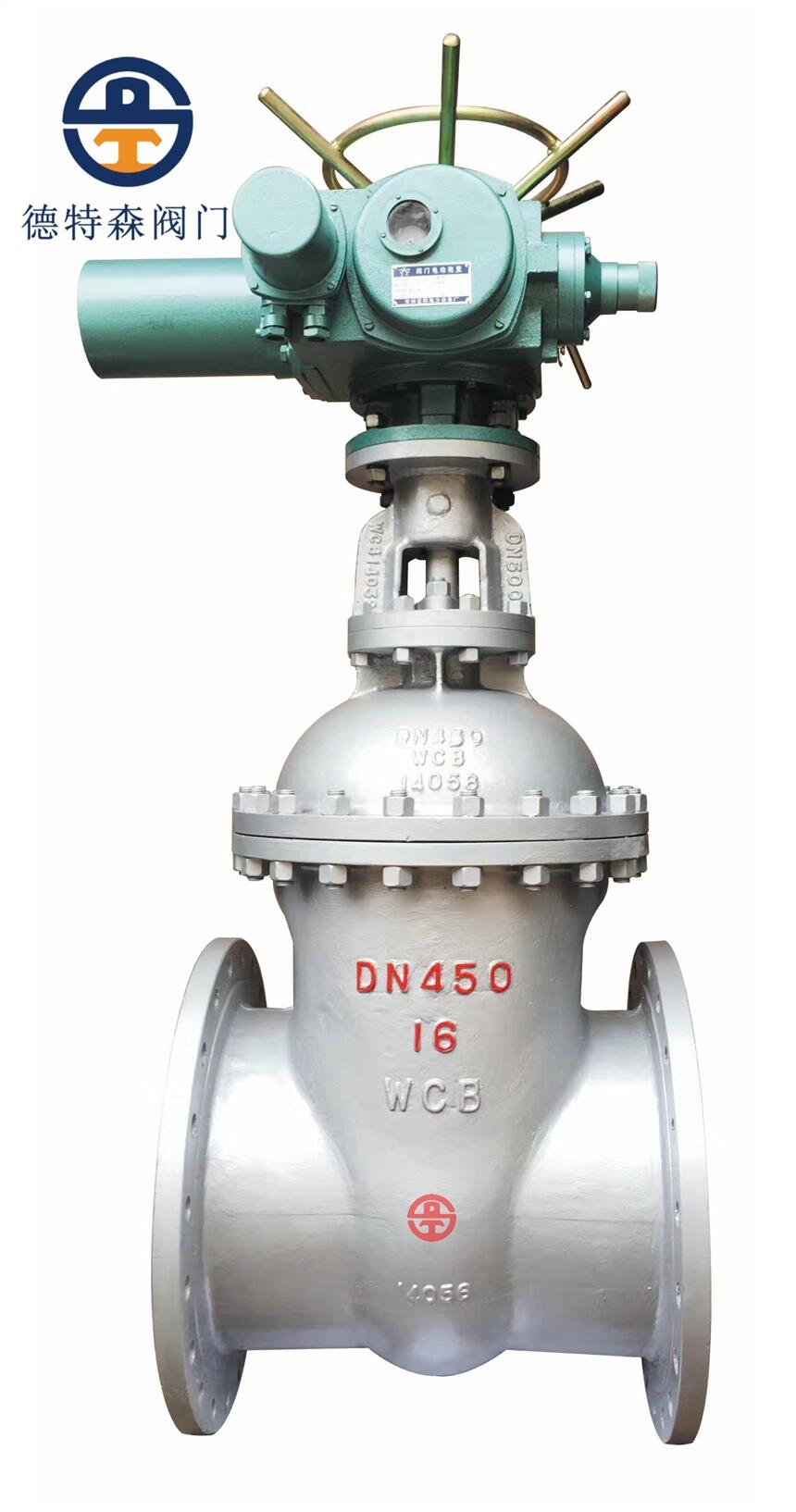

DZ41國標低溫法蘭閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質
低溫閘閥有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）�？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閘閥，其閥體與閥蓋用螺紋連接，全焊密封�？蛻粲刑厥庖髸r也可采用透焊連接。
1、為防止中腔異常升壓，在閘板的進口側設置了泄壓孔
2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封
3、根據工作溫度合理選用填料，墊片等零件的材料
4、低溫閘閥嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標
5、低溫閘閥采用多種配管法蘭標準及密封面型式，適用于各種工程需要
|
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
JB/T7749 |
GB12221 |
JB79 |
Gb9131 |
JB/T9092 |
|
公稱壓力PN |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
水密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
上密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
氣密封試驗 |
0.4-0.7 |
||||
|
體蓋板 |
閥桿 |
密封面 |
墊片 |
填料 |
工作溫度 |
適用介質 |
|
ZGoCrMNVAI低溫高壓鑄鋼 |
1Cr7Ni12 |
STL/STL |
1Cr13/柔性石墨 |
PTFE浸聚四氟乙烯 |
-46 |
丙烷/炳烯 |
|
LCB |
||||||
|
ZGoCrMNVAI低溫高壓鑄鋼 |
-60 |
|||||
|
LC1 |
||||||
|
ZGoCrMNVAI低溫高壓鑄鋼 |
-73 |
|||||
|
LC2 |
||||||
|
ZGoCrMNVAI低溫高壓鑄鋼 |
1Cr18Ni9Ti |
-101 |
||||
|
LC3 |
||||||
|
ZGoCrMNVAI低溫高壓鑄鋼 |
-115 |
|||||
|
LC4 |
||||||
|
ZGoCrMNVAI低溫高壓鑄鋼 |
-196 |
|||||
|
CF8 |
|
|
||||||||
|
公稱壓力PN16(1.6MPa） |
||||||||
|
DN（mm） |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
DN20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
320 |
140 |
|
DN25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
350 |
160 |
|
DN32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
385 |
180 |
|
DN40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
420 |
220 |
|
DN50 |
250 |
160 |
125 |
100 |
16 |
4-Φ18 |
540 |
240 |
|
DN65 |
265 |
180 |
145 |
120 |
18 |
4-Φ18 |
610 |
240 |
|
DN80 |
280 |
195 |
160 |
135 |
20 |
8-Φ18 |
690 |
280 |
|
DN100 |
300 |
215 |
180 |
155 |
20 |
8-Φ18 |
780 |
300 |
|
DN125 |
325 |
245 |
210 |
185 |
22 |
8-Φ18 |
930 |
320 |
|
DN150 |
350 |
280 |
240 |
210 |
24 |
8-Φ23 |
980 |
350 |
|
DN200 |
400 |
335 |
295 |
265 |
26 |
12-Φ23 |
1180 |
400 |
|
DN250 |
450 |
105 |
355 |
320 |
30 |
12-Φ25 |
1390 |
450 |
|
DN300 |
500 |
460 |
410 |
375 |
30 |
12-Φ25 |
1620 |
500 |
|
DN350 |
550 |
520 |
470 |
435 |
34 |
16-Φ25 |
1810 |
500 |
|
DN400 |
600 |
580 |
525 |
485 |
36 |
16-Φ30 |
1970 |
550 |
