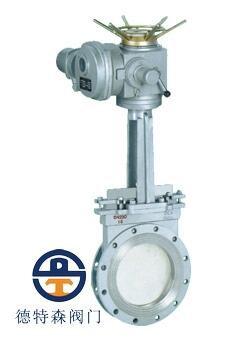

電動閘閥Z941Y-16CDN1600GB/T32808

產品價格：￥25800（人民幣）

規格：DN100-DN125-DN150-DN200-DN250-DN300-DN350-DN400-DN

發貨地：福建廈門市

品牌：

最小起訂量：1套

QQ洽談點擊詢價進入商鋪

福建德特森閥門廠

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：德特森（福建）閥門制造有限公司

商鋪名稱：福建德特森閥門廠

聯系人：陳志杰（）

聯系手機：

固定電話：

企業郵箱：110051528@qq.com

聯系地址：福建省廈門市同安區美溪道湖里工業園33號

郵編：361000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

主要特點及用途
1、結構緊湊、設計合理、閥門剛性好，通道流暢，低流阻彈性楔式單閥板、剛性楔式單閥板和雙閘板型式。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；
5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
執行標準

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB12234	GB12221	GB9113 JB79	GB9131	GB/T13927 HB/T9092

閘閥主要性能規范

公稱壓力(MPa)	試驗壓力(MPa)
公稱壓力(MPa)	殼體	密封(液)	密封(氣)	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.6

閘閥適用介質及使用溫度

殼體材料	適用介質	適用溫度
碳素鋼(C型)	水、蒸汽、油品	≤425
鉻鎳鈦鋼(P型)	硝酸類	≤200
鉻鎳鉬鈦鋼(R型)	醋酸類	≤200
鉻鉬鋼(I型)	水、蒸汽、油品	≤550

主要連接及外形尺寸(PN16) /1.6MPa凸面法蘭RF

公稱通徑(mm)	主要外形尺寸及連接尺寸(mm)
公稱通徑(mm)	L	D	D1	D2	b	f	z-Φd	H	H1	D0
DN15	130	95	65	45	14	2	4-Φ14	220	240	120
DN20	150	105	75	55	14	2	4-Φ14	255	284	140
DN25	160	115	85	65	14	2	4-Φ14	275	303	160
DN32	180	135	100	78	16	2	4-Φ18	280	321	180
DN40	200	145	110	85	16	3	4-Φ18	300	352	200
DN50	250	160	125	100	16	3	4-Φ18	358	438	240
DN65	265	180	145	120	18	3	4-Φ18	375	450	240
DN80	280	195	160	135	20	3	8-Φ18	433	528	280
DN100	300	215	180	155	20	3	8-Φ18	502	620	320
DN125	325	245	210	185	22	3	8-Φ18	612	753	360
DN150	350	280	240	210	24	3	12-Φ23	676	847	360
DN200	400	335	295	265	26	3	12-Φ25	820	1039	400
DN250	450	405	355	320	30	3	12-Φ25	969	1245	450
DN300	500	460	410	375	30	3	12-Φ25	1142	1472	560
DN350	550	520	470	435	34	4	16-Φ25	1280	1450	640
DN400	600	580	525	485	36	4	16-Φ30	1452	1887	640
DN450	650	640	585	545	38	4	20-Φ30	1541	2011	720
DN500	700	705	650	608	42	4	20-Φ34	1676	2181	720
DN600	800	840	770	718	46	5	20-Φ41	1874	2346	800
DN700	900	910	840	788	48	5	24-Φ41	2139	2819	880
DN800	1000	1020	950	898	50	5	24-Φ41	2293	3034	980
DN900	1100	1120	1050	998	52	5	28-Φ41	2595	3445	1080
DN1000	1200	1255	1170	1110	54	5	28-Φ42	2733	3683	1180
DN1200	1350	1485	1390	1325	56	5	32-Φ48	3032	3032	1300

主要連接及外形尺寸(PN25) /2.5MPa凸面法蘭RF

公稱通徑(mm)	主要外形尺寸及連接尺寸(mm)
公稱通徑(mm)	L	D	D1	D2	b	f	z-Φd	H	H1	D0
DN15	130	95	65	45	16	2	4-Φ14	220	240	120
DN20	150	105	75	55	16	2	4-Φ14	255	284	140
DN25	160	115	85	65	16	2	4-Φ14	275	303	160
DN32	180	135	100	78	18	2	4-Φ18	280	321	180
DN40	200	145	110	85	18	3	4-Φ18	300	352	200
DN50	250	160	125	100	20	3	4-Φ18	358	438	240
DN65	265	180	145	120	22	3	4-Φ18	375	450	240
DN80	280	195	160	135	22	3	8-Φ18	433	528	280
DN100	300	230	190	160	24	3	8-Φ23	502	620	320
DN125	325	270	220	188	28	3	8-Φ25	612	753	360
DN150	350	300	250	218	30	3	8-Φ25	676	847	360
DN200	400	360	310	278	34	3	12-Φ25	820	1039	400
DN250	450	425	370	332	36	3	12-Φ30	969	1245	450
DN300	500	485	430	390	40	4	16-Φ30	1142	1472	560
DN350	550	550	490	448	44	4	16-Φ34	1280	1450	640
DN400	600	610	550	505	48	4	16-Φ34	1452	1887	640
DN450	650	660	600	555	50	4	20-Φ34	1541	2011	720
DN500	700	730	680	610	52	4	20-Φ41	1676	2181	720
DN600	800	840	770	718	56	5	20-Φ41	1874	2346	800
DN700	900	955	875	815	58	5	24-Φ42	2139	2819	880
DN800	1000	1070	990	930	60	5	24-Φ48	2293	3043	980

主要連接及外形尺寸(PN40) /4.0MPa凹面法蘭MFM

公稱通徑(mm)	主要外形尺寸及連接尺寸(mm)
公稱通徑(mm)	L	D	D1	D2	D6	b	f	f2	z-Φd	H	H1	D0
DN20	150	105	75	55	51	16	2	4	4-Φ14	256	285	140
DN25	160	115	85	65	58	16	2	4	4-Φ14	275	305	160
DN32	180	135	100	78	66	18	2	4	4-Φ18	287	322	180
DN40	200	145	110	85	76	18	3	4	4-Φ18	323	369	200
DN50	250	160	125	100	88	20	3	4	4-Φ18	372	440	280
DN65	280	180	145	120	110	22	3	4	8-Φ18	395	473	280
DN80	310	195	160	135	121	22	3	4	8-Φ18	457	552	320
DN100	350	230	190	160	150	24	3	4	8-Φ23	552	671	360
DN125	400	270	220	188	176	28	3	4.5	8-Φ25	634	726	400
DN150	450	300	250	218	204	30	3	4.5	8-Φ25	708	883	400
DN200	550	375	320	282	260	38	3	4.5	12-Φ30	858	1086	450
DN250	650	445	385	345	313	42	3	4.5	12-Φ34	1045	1298	560
DN300	750	510	450	408	364	46	4	4.5	16-Φ34	1203	1535	640
DN350	850	570	510	465	422	52	4	5	16-Φ34	1341	1678	640
DN400	950	655	585	535	474	58	4	5	16-Φ41	1492	1903	720

主要連接及外形尺寸(PN64) /6.4MPa凹面法蘭MFM

公稱通徑(mm)	主要外形尺寸及連接尺寸(mm)
公稱通徑(mm)	L	D	D1	D2	D6	b	f	f2	z-Φd	H	H1	D0
DN20	190	125	90	68	51	20	2	4	4-Φ18	258	288	180
DN25	210	135	100	78	58	22	2	4	4-Φ18	310	341	200
DN32	230	150	110	82	66	24	2	4	4-Φ23	320	353	200
DN40	240	165	125	95	76	24	3	4	4-Φ23	360	389	240
DN50	250	175	135	105	88	26	3	4	4-Φ23	372	448	280
DN65	280	200	160	130	110	28	3	4	8-Φ23	395	475	280
DN80	310	210	170	140	121	30	3	4	8-Φ23	458	553	320
DN100	350	250	200	168	150	32	3	4.5	8-Φ25	553	679	360
DN125	400	295	240	202	176	36	3	4.5	8-Φ30	638	779	400
DN150	450	340	280	240	204	38	3	4.5	8-Φ34	718	893	450
DN200	550	405	345	300	260	44	3	4.5	12-Φ34	873	1100	560
DN250	650	470	400	352	313	48	3	4.5	12-Φ41	1053	1332	640
DN300	750	530	460	412	364	54	4	4.5	16-Φ41	1203	1535	640

主要連接及外形尺寸(PN100) /10.0MPa凹面法蘭MFM

公稱通徑(mm)	主要外形尺寸及連接尺寸(mm)
公稱通徑(mm)	L	D	D1	D2	D6	b	f	f2	z-Φd	H	H1	D0
DN20	210	135	100	78	58	24	2	4	4-Φ18	310	341	200
DN25	230	150	110	82	66	24	2	4	4-Φ18	320	353	240
DN32	240	165	125	95	76	26	3	4	4-Φ23	360	389	280
DN40	250	195	145	112	88	28	3	4	4-Φ23	490	558	360
DN50	280	220	170	138	110	32	3	4	8-Φ25	540	622	400
DN65	310	230	180	148	121	34	3	4	8-Φ25	573	671	400
DN80	350	265	210	172	150	38	3	4	8-Φ30	575	671	400
DN100	400	310	250	210	176	42	3	4.5	8-Φ34	744	892	560
DN125	450	350	290	250	204	46	3	4.5	12-Φ34	800	972	560
DN150	550	430	360	312	260	54	3	4.5	12-Φ41	800	972	560
DN200	650	500	430	382	313	60	3	4.5	12-Φ41	1050	1305	640
DN250	750	585	500	442	364	70	4	4.5	16-Φ48	1208	1506	640

主要連接及外形尺寸(PN160) /16.0MPa凹面法蘭MFM

公稱通徑(mm)	主要外形尺寸及連接尺寸(mm)
公稱通徑(mm)	L	D	D1	D2	D6	b	f	f2	z-Φd	H	H1	D0
DN15	170	110	75	52	40	24	2	4	4-18	230	250	200
DN20	190	130	90	62	51	26	2	4	4-23	260	288	200
DN25	210	140	100	72	58	28	2	4	4-23	280	310	280
DN32	230	165	115	85	66	30	2	4	4-25	312	350	320
DN40	240	175	125	92	76	32	3	4	4-27	350	395	320
DN50	300	215	165	132	88	36	3	4	8-25	512	612	360
DN65	340	245	190	152	110	44	3	4	8-30	560	677	360
DN80	390	260	205	168	121	46	3	4	8-30	585	686	400
DN100	450	300	240	200	150	48	3	4.5	8-34	631	751	450
DN125	525	355	285	238	176	60	3	4.5	8-41	723	868	560
DN150	600	390	318	270	204	66	3	4.5	12-41	820	997	640
DN200	750	480	400	345	250	78	3	4.5	12-48	990	1224	720
