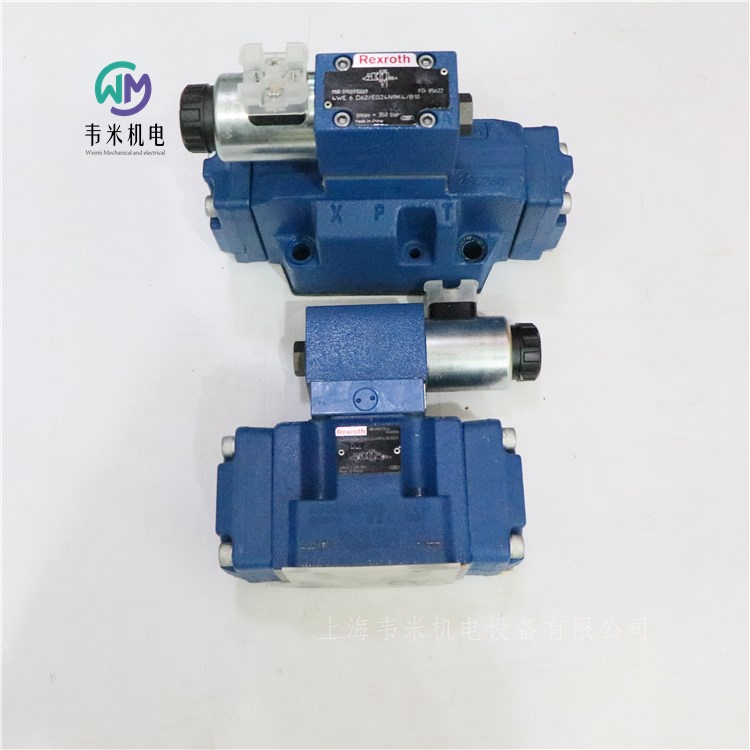

REXROTH電液換向閥4WEH16D72/6EG24N9K4/B10D3，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH帶液壓或電動液壓啟動的先導式方向滑閥
WEH, WH...6H
規格 16 … 25
組件系列 1X
大工作壓力 350 bar
大流量 650 l/min
三位四通或二位四通換向閥
操作類型（內部或外部先導控制）：
– 電液（型號 WEH）
– 液壓（型號 WH）
用于底板安裝
油口安裝面符合 ISO 4401
彈簧定中，彈簧端位置
直流線圈
電氣連接作為單個連接
輔助操縱裝置
型號 WEH
WEH 是帶電液驅動的方向滑閥。該閥控制流動的開始、停止和方向。
該方向閥的基本構成為帶殼體的主閥、主控制閥芯、一個或兩個復位彈簧 和以及帶有一個或兩個磁鐵 "a"和/或 "b"的先導控制閥。
主閥中的主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。在初始位置，兩個彈簧腔和通過先導控制閥 在卸壓狀態下連接到油箱。通過控制油路對先導控制閥進行先導供油。供油可通過內部或外部進行（外部供油通過油口 X 實現）。對先導控制閥進行操作時（例如通過磁鐵 "a"），先導控制閥芯會移動至左側，從而對彈簧腔進行先導加壓。彈簧腔保持卸壓狀態。
先導壓力作用于主控制閥芯 的左側并使其克服彈簧 力移動。這樣就會使主閥中的油口 P 與 B 相連接，油口 A 與 T 相連接。
電磁鐵關閉時，先導控制閥芯復位至初始位置。彈簧腔卸載至油箱。
先導油回油可以（通過通道 T）內部實現或（通過通道 Y）外部實現。
可選手動應急操作可在線圈不通電的情況下移動先導控制閥芯。
注意：
彈簧腔和中的復位彈簧 和即使在垂直閥位置時也可在無先導壓力的情況下將主控制閥芯 保持在中心位置。
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。
型號 WH
閥類型 WH 是帶液壓操作的方向滑閥。該閥控制流動的開始、停止和方向。該方向閥的基本構成為閥體、主控制閥芯、閥中用于彈簧復位和彈簧對中的一個或兩個復位彈簧 和以及配流閥板。
主控制閥芯 直接由建壓驅動。主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。先導油供油和回油均在外部實現。
帶有控制閥芯彈簧對中的三位四通方向閥
在此型號中，主控制閥芯 通過復位彈簧 和保持在零位置。通過配流閥板 將彈簧腔連接到油口 Y 上，將彈簧腔連接到油口 X 上。
主控制閥芯 的兩個前側先導壓力中，在加載其中一個先導壓力的情況下，閥芯將移動到切換位置。在閥門中，所需的油口將以此方式連接。加壓控制閥芯區域卸壓時，相對側上的彈簧會將閥芯推回到零位置或初始位置。
型號 WH…
先導油通過通道 X 和 Y 實現 外部 供油和回油。
型號 WEH...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。
型號 WEH…E…
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。在底板中，油口 X 為關閉狀態。
型號 WEH...ET...
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 X 和 Y 為關閉狀態。
型號 WEH...T...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 Y 為關閉狀態。
注意：
先導油供油修改只能由經過授權的專業人員執行或返廠執行。
先導油 外部供油 X 或回油 Y：
必須遵守先導控制閥大允許工作參數。
大先導壓力：請遵守技術數據的要求！
先導油供油 內部 （型號“ET”和“E”）：
小先導壓力：請遵守技術數據的要求。
為避免出現異常高壓峰值，必須在先導控制閥的油口 P 提供 “B10”節流插件 。
節流插件
如果要限制先導控制閥通道 P 中的先導油供油，則需要使用節流插件。節流插件將插入到先導控制閥的通道 P 中。
德國力士樂REXROTH電液換向閥訂貨號和型號：
R900778744 4WEH10D47/6EG24N9K4/B10D3
R900556904 4WEH10J47/6EG24N9ETS2K4
R900926574 4WEH10J47/6EG24N9ETK4
R900951655 4WEH10J47/6EG24N9TS2K4
R901025620 4WEH16D72/6EG24N9EK4/B10D3
R900774752 4WEH16D72/6EG24N9ETS2K4/B10
R901025621 4WEH16D72/6EG24N9K4/B10D3
R900705858 4WEH16E72/6EG24N9ETK4/B12
R900970663 4WEH16J72/6EG205N9EK4/B10
R901310402 4WEH16J7X/6EG24N9ETS2K4/B12
R900926378 4WEH16G72/6EG24N9K4
R901072797 4WEH16R72/6EW230N9ETS2K4
R900724411 4WEH16R72/6EW230N9ETS2K4/B10
R978910964 4WEH16T7X/6EW110N9K4
R900943534 4WEH22E7X/6EG24N9ETK4/B10
R900957930 4WEH22E76/6EG24N9ETS2K4/B10
R901108960 4WEH22J76/6HG24N9ETK4/B10
R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3

力士樂REXROTH帶電動液壓起動的先導式方向滑閥
H-WEH...=UR
電磁線圈是經過批準的組件，帶有 UR 標記，符合 UL 906
規格 10, 16, 25 (H-WEH22), 25 (H-WEH25), 32
組件系列 4X, 7X, 7X, 6X, 6X
大工作壓力 350 bar
大流量 1100 l/min
隱式手動應急操作
用于底板安裝
油口安裝面符合 ISO 4401
三位四通、二位四通或二位三通型號
彈簧或液壓對中，彈簧端位置或液壓端位置
濕式插腳的直流或交流線圈，可選
電氣連接作為單個連接
可選型號：
- 切換時間調整
- 主閥通道 P 中的預載閥
- 行程設置和/或閥芯位置監控
注意：
彈簧腔和 中的復位彈簧和即使在垂直閥位置時也可在無先導壓力的情況下將主控制閥芯保持在中心位置。
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用壽命的延長而增加。
帶有主控制閥芯壓力對中的三位四通方向閥，型號 H-WEH…H
主閥中的主控制閥芯通過兩個端表面的建壓保持在零位置。一個對中襯套置于殼體上并固定控制閥芯位置。通過一個端表面的卸壓，主控制閥芯將移動到切換位置。卸載的控制閥芯端面通過先導控制閥將回流的先導油排到通道 Y（外部）。
注意：
在此型號中，彈簧和沒有復位功能。在已卸壓條件下，水平安裝的彈簧會使主控制閥芯保持在中心位置。
型號 H-WEH...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。
型號 H-WEH…E…
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過油箱通道 Y 實現 外部 回油。在底板中，油口 X 為關閉狀態。
型號 H-WEH...ET...
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 X 和 Y 為關閉狀態。
型號 H-WEH...T...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 Y 為關閉狀態。
節流插件
如果要限制先導控制閥通道 P 中的先導油供油，則需要使用節流插件。節流插件插入到先導控制閥的通道 P 中。
注意：
先導油供油修改只能由經過授權的維修人員執行或返廠執行！
先導油 外部供油 X 或回油 Y：
必須遵守先導控制閥大允許工作參數！
大先導壓力：請遵守技術數據的要求！
先導油供油 內部 （型號“ET”和“E”）：
小先導壓力：請遵守技術數據的要求！
為避免出現異常高壓峰值，必須在先導控制閥的油口 P 提供 “B10”節流插件 。
與型號“H”連接時，也需要 減壓閥“D3”。
德國力士樂REXROTH電液換向閥訂貨號和型號：
R901399414 H-4WEH10EA47/6EG24N9ES2K4/B08D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3
R901138148 H-4WEH25J68/6HG24N9ETK4
R900926695 H-4WEH25J68/6EG24N9ETS2K4/B10D3


力士樂REXROTH用于高頻響閥的閥放大器
VT-VRRA1-537-2X/V0 0811405061
組件系列 2X
模擬，歐洲板卡格式
適用于以下類型的閥：4WRPH 10…L-2X
閉環控制的末級
位置閉環控制帶 PID 特性
具有較短驅動時間的快速激勵和快速斷電
選通輸入
防短路輸出
可調節的零電位
實際值電纜的電纜斷裂識別
放大器板卡只有在斷電后才能進行插拔。
與天線、無線電系統的距離必須至少為 1 m。
切勿在電源電纜附近鋪設線圈和信號線。
我們建議使用屏蔽電纜作為信號線和線圈導線。
電纜屏蔽必須集中連接至電氣柜，長度越短越好。
不得將閥線圈連接至自震蕩二極管或其它保護電路。
電纜長度和橫截面必須遵照技術數據中的規定。
接線信息
電源零位 b2 和控制零位 b12 或 b14 或 z28 須單獨通向中心接地（零點）。


力士樂REXROTH用于高頻響閥的閥放大器
VT-VRRA1-527-2X/V0/2STV 0811405063
組件系列 2X
模擬，歐洲板卡格式
適用閥：
4WRL 10…35 V/V1…M-3X...
4WRL 10…35 E/W…S-3X…
4WRL 10…25 V/V1…M-3X…-750
3WRCB 25…50…M-1X…
特征
閉環控制的末級
位置閉環控制帶 PID 特性
具有較短驅動時間的快速激勵和快速斷電
選通輸入
防短路輸出
可調節的零電位
實際值電纜的電纜斷裂識別


力士樂REXROTH電氣放大器
類型 0811405074 VT-VRPA1-527-20/V0/RTS-2/2V
特點
適合控制帶正遮蓋的先導式方向控制閥
帶有附加電子板卡（子卡）的放大器
用于安裝在 19 英寸機 遮蓋閥芯架上的歐洲制式的模擬放大器
可控輸出級
選通輸入
防短路輸出
零位可設置 閥零位
實際值電纜的電纜斷連檢測
帶有 PID 調節的位置控制
斜坡功能
通過差動輸入進行外部電壓控制的斜坡時間設置
可關閉的斜坡功能
放大器板卡只有在斷電后才能進行插拔。
與天線，無線電設備系統的距離必須足夠（> 1 m）。
切勿在電源電纜附近鋪設線圈和信號線。
我們推薦使用屏蔽電纜作為信號線和線圈導線。
電纜屏蔽必須集中連接至控制柜，長度越短越好。
不能將閥線圈連接至自震蕩二極管或其它保護電路。


力士樂REXROTH電氣放大器
放大器類型 VT-VRPA1-527-2X/V0/RTS-2STV
材料編號0811405073
放大器類型 VT-VRPA1-527-20/V0/2/2V
材料編號0811405076
用于帶電氣位置反饋和正遮蓋的先導式方向控制閥
4WRL 10...35 E/W...-3X...
配套的板卡插槽：
開放式板卡插槽 VT 3002-1-2X/32F
適合控制帶正遮蓋的先導式方向控制閥
帶有附加電子板卡（子卡）的放大器
用于安裝在 19 英寸機 遮蓋閥芯架上的歐洲制式的模擬放大器
可控輸出級
選通輸入
防短路輸出
零位可設置 閥零位
實際值電纜的電纜斷連檢測
帶有 PID 調節的位置控制
斜坡功能
通過差動輸入進行外部電壓控制的斜坡時間設置
可關閉的斜坡功能

力士樂REXROTH比例壓力閥、比例流量閥和調節閥的閥放大器
VT-VRPA1-537-1X/V0/...
0811405097 VT-VRPA1-537-10/V0/PV
0811405104 VT-VRPA1-537-10/V0/QV-RTP
組件系列 1X
模擬，歐洲板卡格式
適用于以下類型的閥：DBEB10Z、DREB10Z、DBETBX、4WRP10EA
閉環控制的末級
位置閉環控制帶 PID 特性
具有較短驅動時間的快速激勵和快速斷電
選通輸入
防短路輸出
可調節的零電位和靈敏度
實際值電纜的電纜斷裂識別
放大器板卡只有在斷電后才能進行插拔。
與天線、無線電系統的距離必須至少為 1 m。
切勿在電源電纜附近鋪設線圈和信號線。
我們建議使用屏蔽電纜作為信號線和線圈導線。
電纜屏蔽必須集中連接至電氣柜，長度越短越好。
不得將閥線圈連接至自震蕩二極管或其它保護電路。
電纜長度和橫截面必須遵照技術數據中的規定。
接線信息
電源零位 b2 和控制零位 b12 將被橋接。
如果供電設備 < 1 m 遠，直接接到 DIN 連接器。
如果距離 > 1 m，則將控制零位單獨接地。


力士樂REXROTH用于高頻響閥的閥放大器
VT-VRPA2-537-1X/V0/RTP
VT-VRPA2-537-10/V0/RTP 0811405120
組件系列 1X
模擬，歐洲板卡格式
適用于以下類型的閥：4WRP 10
閉環控制的末級
位置閉環控制帶 PID 特性
具有較短驅動時間的快速激勵和快速斷電
選通輸入
防短路輸出
可調節斜坡時間、靈敏度和零電位
實際值電纜的電纜斷裂識別



力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-MSPA1-508-1X/V0
0811405126 VT-MSPA1-508-10/V0
組件系列 1X
模擬，模塊化設計
適用閥門：
DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8
特點
適用于控制不帶電氣反饋的直動式比例閥
設計：用于卡在承載軌上的模塊
控制值電壓 0...+10 V 的差動輸入
斜坡函數發生器上斜坡和下斜坡可以單獨設置
零位電位計
脈沖調制輸出級
LED 顯示：
電源電壓
準備就緒
斜坡"關"
可拆卸電氣接線排




力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-SSPA1-508-2X
0811405144 VT-SSPA1-508-22/V0
0811405162 VT-SSPA1-508-22/V0/I
組件系列 2X
模擬，連接器設計
適用閥門：
DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8
差動輸入
可調節斜坡時間、靈敏度、零電位和顫振頻率
24 V 工作電壓
放大器用于控制不帶電氣位置控制的比例閥。
它直接連到閥門的線圈插頭�？刂苽龋║B，控制值）上的連接電纜通過電纜束線圈引導和連接。
LED 發出可用電源電壓的信號。視放大器類型而定，將控制值預設為電壓 0...10 V 或電流 4...20 mA。
控制值可以通過閥零位電位計和靈敏度電位計進行調節。如果是電壓規格，可用差分輸入。
此外，控制值可以通過斜坡引導。
為適應特殊的應用場合，顫振電流振幅電位計采用了多變的設計。
交付時，顫振電流振幅電位計已設置為佳值，以便只有在上述特殊情況下才有必要進行另一次調節。


力士樂REXROTH板卡插槽
VT 3002-2X
板卡插槽可用于歐洲格式下歐式電子板卡的簡易安裝和布線，比如在電氣柜中
可用螺絲固定或固定在禮帽式導軌上
可以使用附加適配器安裝在禮帽式導軌的垂直位置（包括在交付范圍內）
穩態基礎
用控制桿進行卡鎖和彈出
通過螺釘端子進行連接





力士樂REXROTH用于 A10VSO 軸向柱塞變量泵 SYDFE1 控制的外部控制電子元件
VT 5041
R901263598 VT5041-31/2-0
組件系列 3X
模擬，歐洲板卡格式
壓力和流量控制系統 SYDFE1（元件系列 1X、2X 和 3X）的內裝部分用于通過 VT-DFP…2X 型閥門控制帶 SYDFE1 控制的軸向柱塞變量泵 A10VSO...
實現 SYDFE1 控制、壓力和擺動角控制、可選功率限制的電子功能
壓力控制器油路可以調節并切換為兩個現有液壓油體積（執行機構和管路）
用于壓力和轉角控制器的小值發生器
取決于壓力的泄漏補償（可以關閉）
可轉換的壓力反饋輸入（電流、電壓、范圍）
面板上工作狀態的 6 個 LED 顯示
面板上實際轉角值的顯示儀器（可選）
帶內部或外部控制值預設的功率限制（可選）
模擬控制電子元件 VT5041-3X... 設計為歐洲格式的的插入卡。每個都標配一個壓力和轉角的控制值輸入端（功率限制，可選）。實際壓力值由一個壓力傳感器記錄。泵上的位置傳感器記錄實際轉角值。記錄的實際值在放大器和中進行處理，并與的控制值進行比較。小值發生器確保只有分配給所需工作點的控制器或自動激活。小值發生器的輸出信號成為閥控制環的控制值。
通過合適的控制值，可以自動激活可選的功率限制�？梢栽趦炔炕蛲獠抗β士刂浦�。必要時通過小值發生器限制轉角控制值�？梢栽诓蹇� 7 上測量得到的轉角控制值。
實際閥值（閥芯位置）由一個感應式位置傳感器記錄。振蕩器/解調器電路負責信號的處理。在閥芯位置控制器中生成并進一步處理控制偏差。閥門控制器的輸出信號形成自計時電流輸出級的控制值，該值控制閥門的比例線圈。
控制電子元件具有故障消息輸出端，出現錯誤時，其電壓為 0 V（= 低活性）。同時“Err.”LED 亮起。根據跳線 J1 的配置，可以利用錯誤消息使閥輸出級斷電。
導致故障消息：
內部電源錯誤
壓力實際值大于允許的系統壓力
（插口 2： p實際 > 11.5 V）
接口 26c 上缺少啟用信號
電纜斷裂或超出轉角反饋范圍
電纜斷裂或超出閥芯反饋范圍
“壓力傳感器”電纜斷裂（設置為 4  -  20 mA，0.5  -  5 V 和 1  -  10 V 時）
控制錯誤（控制偏差 x 控制器增益）大于 4 V 的時間超過 1 秒 (40 %)
出現錯誤時，可以對電子元件進行配置，以使輸出級斷電，并將閥芯推入其機械終端位置。這樣，泵將向回擺動。只能通過復位啟用信號進行錯誤確認。

REXROTH電液換向閥4WEH16D72/6EG24N9K4/B10D3
