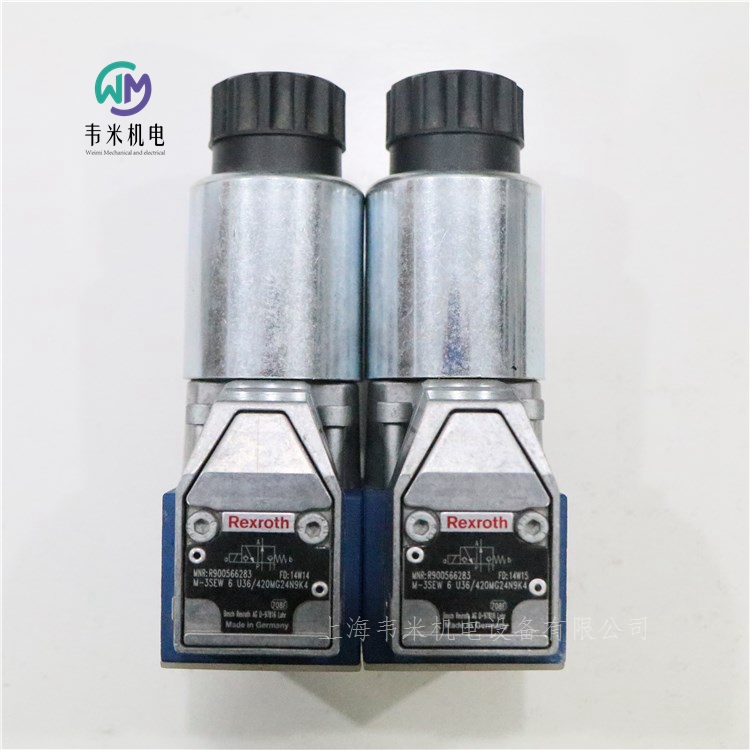

力士樂電磁球閥M-3SEW6U36/420MG24N9K4，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH換向座閥，直動式，帶電磁鐵操縱
M-.SEW 6
規格 6
組件系列 3X
大工作壓力 420 / 630 bar
大流量 25 l/min
特點
二位二通、二位三通或二位四通型號
油口安裝面符合 DIN 24340 形式 A
油口安裝面符合 ISO 4401-03-02-0-05
帶可拆卸線圈的氣隙直流線圈
電磁線圈可旋轉 90°
更換線圈時，不必打開耐壓密閉腔體
電氣連接作為單個連接
輔助操縱裝置，可選
位置感應開關和接近傳感器（無觸點）
二位二通和二位三通方向座閥
SEW 型號的方向閥是電磁操作的方向座閥。該閥控制流體的啟動、停止和方向。
該閥主要由殼體、線圈、強化的閥系統以及閉合元件滾珠/閥芯組成。
基本原理
在初始位置，滾珠/閥芯由彈簧壓入閥座，在切換位置，它由線圈 壓入閥座。線圈 的力通過斜手柄和滾珠 施加到兩側密封的驅動推桿上。兩個密封元件之間的腔體連接到油口 P。因此，閥系統根據起動力（線圈或復位彈簧）進行壓力補償。因此，可在不超過 630 bar 的情況下使用閥門。
注意！
二位三通方向座閥具有“閥芯負遮蓋”。因此，必須始終連接油口 T。這意味著，在切換過程中（從一個閥座開始打開到另一個閥座關閉）油口 P–A–T 相互連接。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。
手動應急操作允許在不給線圈通電的情況下切換閥。
要確保不超過的 大流量！如果適用，可插入 用于流量限制的節流插件。
二位四通方向座閥
通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。
Plus-1 板的功能
初始位置：
不操作主閥。彈簧將滾珠保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯 的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上�，F在，P 連接到 B，并且 A 連接到 T。
過渡位置：
啟動主閥時，閥芯克服彈簧移動并被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。
切換位置：
P 連接到 A。由于泵壓力經由 A 作用在控制閥芯 的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。
注意！
如果差動液壓缸的環形區域未連接至油口 A，在切換過程中油口 B 將由于過壓而產生一個壓力峰值。壓力峰值有可能超過大工作壓力的允許限值。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
示例：
蓄能器工作，
作為先導控制閥與內部先導控制液壓油分流結合使用。
二位二通和二位三通方向座閥
節流插件插入到座閥的油口 P 中。
二位四通方向座閥 （參閱功能說明）
節流插件插入到 Plus-1 板的油口 P 中。
單向閥插件
單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。
二位二通和二位三通方向座閥 （參閱功能說明）
單向閥插件插入到座閥的油口 P 中。
二位四通方向座閥 （參閱功能說明）
單向閥插件插入到 Plus-1 板的油口 P 中。
可依照閥芯符號以及的工作壓力和流量使用座閥（請參閱性能限制）。
為確保安全運行，必須注意以下內容：
為了對閥進行安全切換和/或將其保持在閥芯位置，壓力必須為 pP ≥ pA ≥ pT （出于設計原因）。
座閥具有閥芯負遮蓋，即在切換過程中，會產生油泄漏。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。
不得超過的大流量（如有必要，可以使用節流插件來限制流量）！
Plus-1 板：
當使用 Plus-1 板（二位四通方向控制功能）時，要遵守以下較低的工作值： p小 = 8 bar； qV > 3 l/min。
可根據任務明確油口 P、A、B 和 T。不得隨意對其進行交換或關閉！
對于三通和四通閥芯位置，必須始終連接油口 T。
請遵守壓力等級和壓力分配！
德國力士樂REXROTH電磁球閥訂貨號和型號：
R900566273 M-3SEW6C37/420MG24N9K4
R901290869 M-3SEW6C37/420MG24N9Z2/B08VSO865
R900566289 M-3SEW6U38/630MG24N9K4
R900566283 M-3SEW6U36/420MG24N9K4
R900566283 M-3SEW6U37/420MG24N9K4
R900570174 M-3SEW6U37/420MG24N9K4/V
R900566289 M-3SEW6U37/630MG24N9K4

力士樂REXROTH直控式變量葉片泵
PV7...A
機座大小 06, 20
規格 10 … 25
組件系列 1X, 2X
大工作壓力 100 bar
大排量 25 cm3
大流量 36 l/min
極短的調節時間
低工作噪音
安裝和連接尺寸符合 VDMA 24560/1 和 ISO 3019-2
高效
使用壽命長
可變排量
型號 PV7...A 的液壓泵是具有可調節排量的直動式葉片泵。
基本上由殼體、蓋板、轉子、葉片、定子環、壓縮彈簧、螺釘 和控制板組成。
為限制大流量，該泵配有螺釘。
驅動轉子 在定子環中旋轉。在離心力的作用下，轉子 中的導向葉片 貼緊定子環的內滑動面。
吸油和排油過程
運輸液壓油所需的元件由葉片、轉子、定子、控制板和蓋板 組成。
轉子 旋轉時元件容積增加，且元件通過吸油通道填充液壓油。達到大元件容積后，元件將與吸油側分離。
如果轉子 進一步旋轉，則會建立與壓力側的連接，元件將會減少液壓油并通過壓力通道將其排出到系統中。
壓力控制
定子環由彈簧固定在初始偏心位置。系統中所需的大工作壓力是在調節螺釘 處通過彈簧設定。
因工作阻力而累積的壓力與彈簧力相反，作用于定子環內滑動面的壓力側。
如果已達到與設定的彈簧力相一致的壓力，則會向零位置方向推動定子環，使其離開偏心位置。流量確定為剛移除的設定值。若達到了彈簧處設定的峰值壓力，則泵幾乎會將流量控制為零。保持工作壓力，僅更換泄漏位置。這樣，液壓油的功率損耗和熱量即可保持為小。
PV7- 型號葉片泵的可調節排量有助于實現低脈動流量并可在下行控制過程中達到非常高的重復精度和低壓力峰值，這些均得益于其特殊設計。通過調整高度調節螺釘實現噪音優化，從而降低工作噪音。流體動力潤滑的滑動軸承確保長久使用壽命。
德國力士樂REXROTH葉片泵訂貨號和型號：
R900561857 PV7-1X/06-10RA01MA0-05
R900563233 PV7-1X/06-10RA01MA0-10
R900919237 PV7-1X/06-14RA01MA0-07
R900950953 PV7-2X/20-20RA01MA0-10
R900950954 PV7-2X/20-25RA01MA0-05
R900950955 PV7-2X/20-25RA01MA0-10




力士樂REXROTH固定排量葉片泵
PVV
機座大小 1, 2, 4, 5
規格 18 … 193
組件系列 1X
大工作壓力 210 bar
大排量 193.4 cm3
大流量 285 l/min
固定排量
軸的液壓卸荷可延長軸承壽命
由于液壓卸載葉片導致的低磨損
低工作噪音
具備可更換式泵插件，便于維修
高效
可以選擇壓力油口的位置
順時針或逆時針驅動旋轉方向
傳動軸可選柱形軸或花鍵軸
雙泵
非常緊湊的結構
壓力油口位置可單獨進行選擇
型號 PVV 的液壓泵是具有恒定排量的葉片泵。在定子環 中運轉的轉子 位于傳動軸 的齒廓上。轉子所在的槽能夠容納在轉子旋轉產生的離心力作用下貼緊定子環內表面的葉片。排液器室側面由控制板密封。由于定子環的雙偏心設計，因此，在所有情況下，在兩個吸油腔體的反向存在兩個壓力腔，用于進行軸的液壓卸載。因此，其僅須傳遞扭矩。葉片在通路中通過吸油范圍進行部分卸載。此類卸載產生的磨損影響小，且確保高效。通過簡單拆除蓋板，可在無需自鐘形罩上拆除殼體 的情況下，拆除泵插件（包括轉子、葉片、定子環和控制板）。這樣可以實現對泵的快速維護和修理。
通過在一個萬向節軸上安裝兩個泵安裝套件來形成雙泵。油入口通過位于中心殼體的一個聯合吸油口實現。油出口分別由兩個泵安裝套件實現。對于前部泵安裝套件，壓力油口位于法蘭殼體內；對于背部泵安裝套件，壓力油口位于蓋板內。大型泵安裝套件始終位于法蘭殼體側。機座大小相同的泵安裝套件不能用作雙泵。
德國力士樂REXROTH葉片泵訂貨號和型號：
R900940633 PVV1-1X/018RA15UMB
R900947492 PVV2-1X/045RA15UVB
R900940587 PVV21-1X/040-018RA15DDMB
R900940260 PVV1-1X/027RJ15UMB
R900935466 PVV2-1X/068RA15DMB
R900941691 PVV2-1X/068RJ15DMB

力士樂REXROTH固定排量葉片泵
PVQ
機座大小 1, 2, 4, 5
規格 18 … 193
組件系列 1X
大工作壓力 210 bar
大排量 193.4 cm3
大流量 285 l/min
固定排量
軸的液壓卸荷可延長軸承壽命
由于液壓卸載葉片導致的低磨損
低工作噪音
具備可更換式泵插件，便于維修
高效
可以選擇壓力油口的位置
順時針或逆時針驅動旋轉方向
傳動軸可選柱形軸或花鍵軸
雙泵
非常緊湊的結構
壓力油口位置可單獨進行選擇
型號 PVQ 的液壓泵是具有恒定排量的葉片泵。在定子環 中運轉的轉子 位于傳動軸 的齒廓上。轉子所在的槽能夠容納在轉子旋轉產生的離心力作用下貼緊定子環內表面的葉片。排液器室側面由控制板密封。由于定子環的雙偏心設計，因此，在所有情況下，在兩個吸油腔體的反向存在兩個壓力腔，用于進行軸的液壓卸載。因此，其僅須傳遞扭矩。葉片在通路中通過吸油范圍進行部分卸載。此類卸載產生的磨損影響小，且確保高效。通過簡單拆除蓋板，可在無需自鐘形罩上拆除殼體 的情況下，拆除泵插件（包括轉子、葉片、定子環和控制板）。這樣可以實現對泵的快速維護和修理。在結構設計方面，型號 PVQ 尤其適用于行走機械應用�？刂瓢宓奶厥庠O計實現對轉子熱膨脹的補償并可完美應對壓力突變。由于控制板分為彈性盤 和蓋板，因此形成背壓腔，用于抵消排液器中的壓力。這樣可確保轉子和彈性盤之間的完美作用，從而實現佳容積效率。
通過在一個萬向節軸上安裝兩個泵安裝套件來形成雙泵。油入口通過位于中心殼體的一個聯合吸油口實現。油出口分別由兩個泵安裝套件實現。對于前部泵安裝套件，壓力油口位于法蘭殼體內；對于背部泵安裝套件，壓力油口位于蓋板內。大型泵安裝套件始終位于法蘭殼體側。機座大小相同的泵安裝套件不能用作雙泵。
德國力士樂REXROTH葉片泵訂貨號和型號：
R901061921 PVQ2-1X/045RA15UVB


力士樂REXROTH固定排量葉片泵
PVH
固定排量
機座大小 1, 2
規格 16 … 79
額定壓力 290 bar
大壓力 320 bar
排量 15.9 … 79.3 cm3
液壓平衡傳動軸的使用可獲得較長的軸承使用壽命
由于液壓卸載葉片導致的低磨損
低工作噪音
具備可更換式泵插件，便于維修
高效
吸油口位置可選
順時針或逆時針驅動旋轉方向
傳動軸可選柱形軸或花鍵軸
用途：
適用于具備較高工作壓力的驅動器，例如，壓彎機
型號 PVH 的液壓泵是具有恒定排量的葉片泵。在定子環 中運轉的轉子 位于傳動軸 的齒廓上。轉子所在的槽能夠容納在轉子旋轉產生的離心力作用下貼緊定子環內表面的葉片。排液器室側面由控制板密封。由于定子環的雙偏心設計，因此，在所有情況下，在兩個吸油腔體的反向存在兩個壓力腔，用于進行軸的液壓卸載。因此，其僅須傳遞扭矩。葉片在通路中通過吸油范圍進行部分卸載。此類卸載產生的磨損影響小，且確保高效。通過簡單拆除蓋板，可在無需自鐘形罩上拆除殼體 的情況下，拆除泵插件（包括轉子、葉片、定子環和控制板）。這樣可以實現對泵的快速維護和修理。



力士樂REXROTH四通型號的方向伺服閥
4WS.2E...
R900952165 4WSE2EM6-22/5B9ET315K17EV
規格 6
組件系列 2X
大工作壓力 315 bar
大流量 48 l/min
特征
用于控制位置、力、壓力或速率的閥
2 檔式伺服閥，帶機械反饋
第 1 級噴嘴/擋板放大器
用于底板安裝：孔圖按 ISO 4401
干燥的控制電機，液壓液不得弄臟電磁鐵間隙
也用作 3 通結構
無磨損控制閥芯復位元件
閥和集成控制電子元件已進行調節和測試
控制閥套上的壓力腔帶有間隙密封，因此無密封圈磨損
第 1 級的過濾器可從外部自由檢修
4WS(E)2EM 6-2X/…
此型號的閥門是電動操作式二級伺服方向閥，其油口安裝面符合 ISO 4401-03-02-0-05 標準。 它們主要用于控制位置、力、壓力或速率。
這些閥門由機電轉換器（力矩馬達）、液壓放大器（原理：噴嘴擋板）和套筒（第二級）中的控制閥芯（通過機械反饋連接到力矩馬達）組成。
力矩馬達線圈上的電氣輸入信號通過磁體產生作用于電樞的力，并與彈性管一起產生扭矩。這導致通過螺栓連接到彈性管的擋板從兩個控制噴嘴之間的中心位置移開，并且在控制閥芯的前側產生壓差。壓差導致閥芯改變位置，并導致壓力油口連接一個執行機構油口，同時，另一個執行機構油口連接到回流油口。
控制閥芯通過彎曲彈簧（機械反饋）連接到擋板或力矩馬達。閥芯的位置將改變，直到彎曲彈簧的反饋扭矩和力矩馬達的電磁扭矩達到平衡并且噴嘴擋板系統的壓差變為零。
因此，控制閥芯的行程和伺服閥的流量是與電氣輸入信號成比例來控制的。必須注意的是，流量取決于閥壓降。
用于外部控制電子元件的型號 4WS2EM 6-2X/…
外部控制電子元件（伺服放大器）操作閥門并放大模擬輸入信號（控制值），以便通過輸出信號以流量控制形式驅動伺服閥。
帶有 OBE 的型號 4WSE2EM 6-2X/…
要放大模擬輸入信號，需集成特別針對此閥類型進行過調整的控制電子元件。它們與位于力矩馬達蓋帽中的連接器相連接。
德國力士樂REXROTH伺服閥訂貨號和型號：
R900952166 4WSE2EM6-2X/10B9ET315K17EV

力士樂REXROTH四通型號的方向伺服閥
4WS.2E...
R901066145 4WS2EM10-52/75B11ET315K8DV
規格 10
組件系列 5X
大工作壓力 315 bar
大流量 180 l/min
用于控制位置、力、壓力或速率的閥
帶機械反饋或機械和電氣反饋的二級伺服閥
第 1 級噴嘴/擋板放大器
用于底板安裝：孔圖按 ISO 4401
干燥的控制電機，液壓液不得弄臟電磁鐵間隙
也用作 3 通結構
無磨損控制閥芯復位元件
在外部控制或通過集成電子元件 (OBE) 控制
閥和集成控制電子元件已進行調節和測試
帶液動力補償的控制閥芯
中心固定的控制閥套，因此對溫度和壓力的敏感性很低
控制閥套上的壓力腔帶有間隙密封，因此無密封圈磨損
第 1 級的過濾器可從外部自由檢修
產品說明
4WS(E)2EM10-5X/...
4WS(E)2EM10-5X 型閥門是電動操作的 2 級伺服方向閥。它們主要用于控制位置、力和速率。
這些閥門由機電轉換器（力矩馬達）、液壓放大器（原理：噴嘴擋板）和套筒（第二級）中的控制閥芯（通過機械反饋連接到力矩馬達）組成。
力矩馬達線圈上的電氣輸入信號通過磁體產生作用于電樞的力，并與彈性管 一起產生扭矩。這導致通過螺栓連接到彈性管的擋板從兩個控制噴嘴之間的中心位置移開，并且在控制閥芯的前側產生壓差。該壓差導致控制閥芯改變位置，并導致壓力油口連接一個執行機構油口，同時，另一個執行機構油口連接到回流油口。
控制閥芯通過彎曲彈簧（機械反饋）連接到擋板或力矩馬達�？刂崎y芯的位置將改變，直到彎曲彈簧的反饋扭矩和力矩馬達的電磁扭矩達到平衡并且噴嘴擋板系統的壓差變為零。
因此，控制閥芯的行程和伺服閥的流量是與電氣輸入信號成比例來控制的。必須注意的是，流量取決于閥壓降。
外部控制電子元件，4WS2EM10-5X/... 型（單獨訂購）
外部控制電子元件（伺服放大器）操作閥門并放大模擬輸入信號（控制值），以便通過輸出信號以流量控制形式驅動伺服閥。
集成控制電子元件，4WSE2EM10-5X/... 型和 4WSE2ED10-5X/... 型
要放大模擬輸入信號，需集成特別針對此閥類型進行過調整的控制電子元件 (10)。它們與力矩馬達蓋帽相連接。閥零位可以通過可從外部檢修的電位計進行調整。
4WSE2ED10-5X/...
對于通過復位彈簧的機械控制，此類型的閥門還配備有電氣閥芯位置檢測和控制裝置。控制閥芯位置由感應式位置傳感器確定。由集成控制電子元件將位置傳感器信號與控制值相比較。任何可能的控制偏差都進行電氣放大，并且作為控制信號饋送到力矩馬達。具有附加電氣反饋時，與純機械型號相比，電氣控制器放大率可在較小信號范圍內達到較高動態值。另外提供的機械反饋可確保在電源故障時，閥芯位于零范圍內。
閥門僅與集成控制電子元件配合使用。閥零位可以通過可從外部檢修的電位計進行調整。
注意：更改零電位可能導致系統損壞，故只能由的專業人員執行。
德國力士樂REXROTH伺服閥訂貨號和型號：
R901066145 4WS2EM10-5X/75B11ET315K8DV
R901065784 4WS2EM10-52/20B11ET315K8DV
R900956874 4WS2EM10-52/30B11ET315K31DV
R901020256 4WS2EM10-52/60B11ET315K8DV



力士樂REXROTH單向閥
Z1S 6
規格 6
組件系列 4X
大工作壓力 350 bar
大流量 40 l/min
用于垂直疊加的疊加閥
- 作為角閥
- 作為直通閥
油口安裝面符合 ISO 4401-03-02-0-05
多種單通道和雙通道阻塞功能
由于閥心采用高性能塑料制成，因此具有的密封性
防腐蝕設計
通過更換外部密封圈可輕松調節為用于特殊液壓油
帶測量油口，可選
可應要求作為單向節流閥提供
Z1S 型閥是一種采用疊加閥板設計的直動式單向閥。
它可用來無泄漏地阻塞一個方向上的流量，同時允許相反方向上的自由回流。
閥心的行程受塑料彈簧座的限制。已安裝的彈簧支持閉合運動。當沒有液壓油流通過閥門時，彈簧將閥心保持在閉合位置。
與直通閥相比，角閥多可以連通或關閉三個內部通道。由保護塞實現止擋和密封功能。
注意：
對于藍色塑料彈簧座安裝在閥板側時采用的所有安裝位置，均不會在此位置使用額外的密封圈！
在組件側，密封圈（常見）用于密封下游安裝的裝配。
已安裝的塑料彈簧座具有密封功能，不予以拆除或損壞。
德國力士樂REXROTH單向閥：
R901086051 Z1S6P05-41/V
R901086051 Z1S6P05-40/V
R901086052 Z1S6P30-40/V
R901086090 Z1S6D05-40/V
R901086058 Z1S6T05-40/V
R901086059 Z1S6T30-40/V


力士樂REXROTH單向閥
Z1S 10
規格 10
組件系列 4X
大工作壓力 350 bar
大流量 100 l/min
用于垂直疊加的疊加閥
油口安裝面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05
多種單通道和雙通道阻塞功能
由于閥心采用高性能塑料制成，因此具有的密封性
防腐蝕設計
通過更換外部密封圈可輕松調節為用于特殊液壓油
由于單向閥安裝套件可單獨使用，因此可以經濟高效地更換磨損部件
帶測量油口，可選
單向節流閥，可選
Z1S 型閥是一種采用疊加閥板設計的直動式單向閥。
它可用來無泄漏地阻塞一個方向上的流量，同時允許相反方向上的自由回流。
塑料錐閥芯的行程受塑料彈簧座限制。已安裝的彈簧支持閉合運動。當沒有液壓油流通過閥門時，彈簧將塑料錐閥芯保持在閉合位置。在低壓 （0.1 x p大）時已實現佳密閉性。
注意:
對于塑料彈簧座安裝在閥板側時采用的所有安裝位置，均不會在此位置使用額外的密封圈！在組件側，密封圈（常見）用于密封下游安裝的裝配。
已安裝的塑料彈簧座具有密封功能，不予以拆除或損壞！出于整體結構考慮（預載），需要塑料彈簧座的凸出部分。隨著所含液壓油體積和溫度變化，可能會發生靜態壓力變化，這不是由閥座表面泄漏引起的。
德國力士樂REXROTH單向閥訂貨號和型號：
R901274767 Z1S10A05-2B05-2-41/F
R901280744 Z1S10P05-2-4X/F
