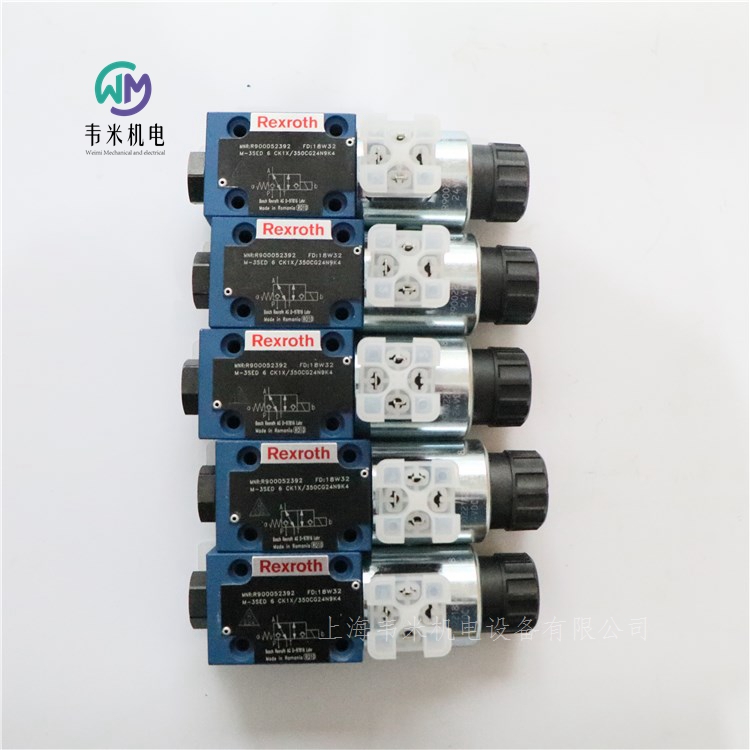

REXROTH電磁閥座M-3SED6CK1X/350CG24N9K4，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH電磁操作的二位二通、二位三通和二位四通方向座閥
M-.SED6
規格 6
組件系列 1X
大工作壓力 350 bar
大流量 25 l/min
特點
電磁操作的直動式方向座閥
油口安裝面符合 DIN 24340 形式 A（不帶孔）
油口安裝面符合 ISO 4401-03-02-0-05（帶孔）
安全切換，也能夠承受壓力下的較長停機時間
帶可拆卸線圈的濕式插腳直流線圈（若為交流電源則必須裝有整流器）
電磁線圈可旋轉 90°
更換線圈時，不必打開耐壓密閉腔體
電氣連接作為單個連接
帶隱藏的手動應急控制，可選
位置感應開關（無觸點）
產品說明
二位四通方向座閥
二位二通和二位三通方向座閥
M-.SED 型號的方向閥是電磁操作的直動式方向座閥。該閥控制流體的啟動、停止和方向，主要由殼體、線圈、閥座和以及閉合元件組成。
手動應急操作允許在不給線圈通電的情況下切換閥。
基本原理 （二位三通方向座閥）
閥的初始位置（常開“UK”或常閉“CK”）由彈簧的布置情況決定。閉合元件后的腔體連接到油口 P，并且與油口 T 密封隔開。因此，閥門根據啟動力（線圈和彈簧）進行壓力補償。
通過特殊的閉合元件，油口 P、A 和 T 可加載大工作壓力 (350 bar)，并且流體可流向兩個方向（請參閱符號）！
在初始位置，閉合元件由彈簧壓入閥座，在閥芯位置，它由線圈 壓入閥座。因此，流體被堵塞。
通過二位二通方向座閥，回油口在內部關閉。
二位四通方向座閥
二位二通和二位三通方向座閥
通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。
Plus-1 板的功能
初始位置：
不操作主閥。彈簧將閉合元件保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T�？刂朴吐愤B接 A 和控制閥芯的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。因此，P 連接到 B，并且 A 連接到 T。
過渡位置：
啟動主閥后，閉合元件克服彈簧移動，并且被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。
切換位置：
P 連接到 A。由于泵壓力經由 A 作用在控制閥芯的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。
注意！
當使用差動液壓缸時，為避免過壓，必須將液壓缸的環形區域連在 A 處。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，就需要使用節流插件。
示例：
蓄能器工作，
作為先導控制閥與內部先導控制液壓油分流結合使用。
二位二通和二位三通方向座閥
節流插件插入到座閥的油口 P 中。
二位四通方向座閥
節流插件插入到 Plus-1 板的油口 P 中
單向閥插件
單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。
二位二通和二位三通方向座閥
單向閥插件插入到座閥的油口 P 中。
二位四通方向座閥
單向閥插件插入到 Plus-1 板的油口 P 中。
德國力士樂REXROTH電磁閥座訂貨號和型號：
R900224526 M-3SED6CK13/350CG24N9K4/V
R900052392 M-3SED6CK1X/350CG24N9K4
R900052621 M-3SED6UK14/350CG24N9K4
R900052621 M-3SED6UK13/350CG24N9K4

力士樂REXROTH不帶電氣位置反饋，不帶集成電子元件 (OBE) 的先導式比例方向閥
4WRZ
規格 10, 16, 25, 32
組件系列 7X
大工作壓力 350 bar
大流量 1600 l/min
不帶集成電子元件 (OBE) 的先導式二級比例方向閥
控制液壓油的流向和流量
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
輔助操縱裝置，可選
彈簧定中的控制滑板
先導式比例方向閥型號 4WRZ(E)… 和 5WRZ(E).52…
型號為 4WRZ(E)... 的閥門是由比例電磁鐵啟動的先導式四通方向閥。它們的功能是控制流動方向和流量。
5WRZ(E)… 型閥門配有附加油口“R”（限于 NG52）。
設置：
閥門的基本構成包括：
帶比例電磁鐵的先導控制閥
帶主控制閥芯和對中彈簧的主閥
功能：
線圈斷電后，主控制閥芯將通過對中彈簧保持在中心位置。
主控制閥芯由先導控制閥控制；主控制閥芯成比例移動，例如，通過啟動線圈“b”。
→控制閥芯向右移動，先導油通過先導控制閥流入壓力腔，并使主控制閥芯根據電氣輸入信號成比例轉動。
→通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接
先導油可通過油口P從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。
關閉線圈
→ 控制閥芯和主控制閥芯移回至中心位置
根據閥芯位置，液壓油可從P流到A，從B流到T，或從P流到B，從A流到T (R)。
可選手動應急操作可在線圈不通電的情況下用于移動控制閥芯。
注意：
意外激活手動應急操作可能會導致不受控制的機器運動！
注意：
由于設計原理，閥內固有內部泄漏，泄漏量可能隨著使用年限而增加。
德國力士樂REXROTH電液比例閥物料號和型號：
R900246980 4WRZ10W8-85-73/6EG24N9K4/D3M
R901048582 4WRZE10E85-7X/6EG24N9ETK31/F1D3M
R900617676 4WRZE10E85-7X/6EG24N9ETK31/A1D3M
R900954650 4WRZE10W6-85-7X/6EG24ETK31/A1D3M
R900765029 4WRZE10W6-85-7X/6EG24N9ETK31/A1D3M
R900705138 4WRZE10W6-85-7X/6EG24N9ETK31/F1D3M
R900961306 4WRZE10W6-85-7X/6EG24N9EK31/F1D3M
R900751933 4WRZE10W8-50-7X/6EG24N9ETK31/F1D3M
R900979517 4WRZE10W8-85-7X/6EG24N9ETK31/A1D3M
R900750556 4WRZE10W8-85-7X/6EG24N9EK31/F1D3M
R900724781 4WRZE10W8-85-7X/6EG24N9ETK31/F1D3M
R900728586 4WRZ16W8-150-74/6EG24N9K4/D3M
R900972872 4WRZ16W8-150-7X/6EG24N9ETK4/D3M
R900939922 4WRZE10W6-50-7X/6EG24N9K31/F1D3V
R901245654 4WRZE10W8-85-7X/6EG24ETK31/A1M
R901188943 4WRZE16E150-7X/6EG24N9EK31/A1D3M
R900975491 4WRZE16E-150-7X/6EG24N9ETK31/A1D3M
R900727998 4WRZE16E-150-7X/6EG24N9ETK31/F1D3M
R900750127 4WRZE16W8-150-7X/6EG24N9EK31/A1D3M
R901051825 4WRZE16W8-150-7X/6EG24N9K31/F1D3M
R900618031 4WRZE16W8-150-7X/6EG24N9K31/A1D3M
R900941295 4WRZE16R150-7X/6EG24N9K31/A1D3V
R901548124 4WRZE16W6-180-7X/6EG24N9K31/F1D3M
R900727999 4WRZE16W6-150-7X/6EG24N9ETK31F1D3M
R901048581 4WRZE32W8-360-7X/6EG24N9K31/F1D3M
R900970810 4WRZ25E325-73/6EG24N9EK4/D3M
R900712186 4WRZ25E325-73/6EG24N9K4/D3M
R900617675 4WRZE25E220-7X/6EG24N9ETK31/A1D3M
R900757604 4WRZE25W8-220-7X/6EG24N9EK31/F1D3M
R901014940 4WRZE25W8-325-7X/6EG24N9K31/F1D3M
R900753993 4WRZE25W8-325-7X/6EG24N9EK31/F1D3M
R901004329 4WRZE25W8-220-7X/6EG24N9K31/F1D3M
R900763679 4WRZ32W8-520-73/6EG24N9TK4/D3M


力士樂REXROTH帶電氣位置反饋 (Lvdt DC/DC ±10 V) 的高頻響閥
4WRPH 6
規格 6
組件系列 2X
大工作壓力 315 bar
大流量 40 l/min
額定流量 2 … 40 l/min
帶伺服閥性能控制閥芯和套筒的直動式高頻響閥
單側操作，四位四通故障安全位置處于關閉狀態
帶電氣位置反饋和位置傳感器 (Lvdt DC/DC) 電子元件的控制線圈
用于生產和測試系統的電液控制
用于底板安裝：孔圖按 ISO 4401
4WRPH6 型閥門為帶電氣位置反饋的具有伺服閥性能的直動式高頻響閥。閥門從一側啟動，并且在停用狀態時位于 4/4 故障安全位置。它們適用于生產和測試系統中的電液控制。


力士樂REXROTH帶電氣位置反饋 (Lvdt DC/DC ±10 V) 的高頻響閥
4WRPH 10
規格 10
組件系列 2X
大工作壓力 315 bar
大流量 100 l/min
額定流量 50 … 100 l/min
帶伺服閥性能控制閥芯和套筒的直動式高頻響閥
單側操作，四位四通故障安全位置處于關閉狀態
帶電氣位置反饋和位置傳感器 (Lvdt DC/DC) 電子元件的控制線圈
用于生產和測試系統的電液控制
用于底板安裝：孔圖按 ISO 4401
4WRPH10 型閥門為帶電氣位置反饋的具有伺服閥性能的直動式高頻響閥。閥門從一側啟動，并且在停用狀態時位于 4/4 故障安全位置。它們適用于生產和測試系統中的電液控制。


力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥
4WRPEH 6
規格 6
組件系列 3X
大工作壓力 350 bar
額定流量 4 … 40 l/min
用于 I4.0 的數字接口 IO-Link
可靠 - 經過驗證且堅固耐用的設計
安全 - 控制閥芯的故障安全位置處于關閉狀態
節能 - 無需先導油
高質量 - 具有伺服閥性能的控制閥芯和套筒
靈活 - 適用于位置、速率和壓力控制
 - 響應靈敏度高，滯后小
IO-Link 接口，可選
4WRPEH 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 直動式方向控制閥。
結構
4WRPEH 高頻響閥主要包括：
帶具有伺服性能的控制閥芯和套筒的閥殼體
帶位置傳感器的控制線圈（可選配電子元件保護膜）
帶模擬量或 IO-Link 接口 的集成電子元件 (OBE)（可選配減振板）
功能
集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，行程線圈將被激活。由于線圈磁力發生改變，控制閥芯將扺抗彈簧進行調節。行程/控制閥芯橫截面以與控制值成比例的方式進行控制。在控制值預設值為 0 的情況下，電子元件調節控制閥芯抵抗彈簧至中心位置。在未激活狀態下，彈簧處于松弛狀態，此時彈簧長度長，閥門處于故障安全位置。
控制線圈切斷
在以下故障情況下，集成電子元件 (OBE) 使控制線圈斷電，且控制閥芯將設置為故障安全位置：
低于小電源電壓
僅當接口為 "F1" 時：
電流值低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））
僅當接口為 "L1" 時：
使能未激活，通訊中斷（看門狗）
內部 IO-Link 發生故障時
僅當接口為 "C6" 時：
額外釋放未激活
減振板 "D"
減振板降低集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。
電子元件保護膜“-967”
要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件保護膜。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。



力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥
4WRPEH 10
規格 10
組件系列 3X
大工作壓力 350 bar
額定流量 50 … 100 l/min
用于 I4.0 的數字接口 IO-Link
可靠-經過驗證且堅固耐用的設計
安全-控制閥芯的故障安全位置處于關閉狀態
節能-無需先導油
高質量-具有伺服閥性能的控制閥芯和套筒
靈活 - 適用于位置、速率和壓力控制
 - 響應靈敏度高，滯后小
IO-Link 接口，可選
4WRPEH 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥。
結構
4WRPEH 高頻響閥主要包括：
帶伺服閥性能控制閥芯和套筒的閥體
帶位置傳感器的控制線圈（可選配電子元件保護膜）
帶模擬接口或 IO-Link 接口的集成電子元件 (OBE)（可選配衰減閥板）
功能
集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，行程線圈將被激活。由于磁力變化，該線圈需抵住彈簧調節控制閥芯。行程/控制閥芯剖面以與控制值成比例的方式進行控制。在控制值預設值為 0 的情況下，電子元件扺住彈簧將控制閥芯調節到中心位置。在停用狀態下，彈簧處于松弛狀態，此時彈簧長度長，閥門處于故障安全位置。
控制線圈斷電
在以下故障情況下，集成電子元件 (OBE) 使控制線圈斷電，且控制閥芯將設置為故障安全位置：
低于小電源電壓
僅當接口為 "F1" 時：
電流值低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））
僅當接口為 "L1" 時：
使能未激活，通訊中斷
內部 IO-Link 發生故障時
僅當接口為 "C6" 時：
額外使能未激活
衰減閥板 "D"
衰減閥板降低集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
不建議將衰減閥板用于主要為低頻激勵 < 300 Hz 的應用。
電子元件保護膜 "-967"
為避免在集成電子元件 (OBE) 殼體中出現冷凝液，可使用電子元件保護膜。
建議在環境空氣濕度較高以及周期性溫度變化較大的非工業常見條件下使用。


力士樂REXROTH帶電氣位置反饋的直動式比例方向閥作為控制系統的先導控制閥
SY(H)DFE 的先導控制閥。
VT-DFP.
組件系列 2X, 1X
用帶電氣反饋的比例電磁鐵操縱
控制電子元件：
VT-DFP 適用于 SY(H)DFE1
-外部控制電子元件 VT 5041-3X
控制電子元件：
VT-DFPE 適用于 SY(H)DFEE
-集成式，模擬
控制電子元件：
VT-DFPC 適用于 SY(H)DFEC
-集成式，帶 CAN 總線接口的數字電子元件
控制電子元件：
VT-DFPn 適用于 SY(H)DFEn
-集成式，帶 CAN 總線接口的數字電子元件，用于變速操作
控制電子元件：
VT-DFPD 適用于 SY(H)DFED
-集成式，帶以太網總線接口的數字電子元件，用于變速操作
控制電子元件：
VT-DFPF 適用于 SY(H)DFEF
-集成式，帶以太網總線接口的數字電子元件
始終屏蔽控制值和實際值電纜。
與天線或無線電發射源之間的距離必須至少為 1 m。
切勿在電力線路附近鋪設信號線。
有關控制系統 SY(H)DFE 的補充注意事項請參見操作說明。
配件
SYDFE1系列配件
外部控制電子元件 VT 5041-3X/1 沒有功率限制，不帶擺動角顯示
R901236404
外部控制電子元件 VT 5041-3X/2 沒有功率限制，不帶擺動角顯示
R901263598
外部控制電子元件 VT 5041-3X/3 沒有功率限制，不帶擺動角顯示
R901196678
線圈插頭的連接插頭
R901017011
閥門位置傳感器的連接插頭
R900023126
泵位置傳感器的連接插頭
R900013674
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
板卡插槽 VT 3002-1-2X/32D
R900020153
緊湊型電源設備 VT-NE32-1X
R900080049
SYDFEE, SYDFEC, SYDFEN系列配件
不用電纜進行對中連接 X1 的 12 極連接插頭（裝配件組件）
R900884671
用電纜線組 2 x 5 m 進行對中連接 X1 的 12 針連接插頭
R900032356
用電纜線組 2 x 20 m 進行對中連接 X1 的 12 針連接插頭
R900860399
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.5 -5 V) 帶 0.5 m 電纜
R901342038
測試設備 VT-PDFE-1-1X/V0/0
R900757051
緊湊型電源設備 VT-NE32-1X
R900080049
SYDFEC 和 SYDFEN配件
不帶串行接口的筆記本電腦 USB 串行轉換器 VT-ZKO-USB/S-1-1X/V0/0
R901066684
用于在接口 X2 處連接 Win-PED PC (RS232) 的電纜，長度 3 m
R901156928
用于 WIN-PED PC (RS232) 同步連接的 T 型連接器及在連接器 X2 處使用壓力傳感器
R901117164
用于接口 X3 的連接插頭，M12，直通式，可單獨連接，5 針，有屏蔽，A 編碼，電纜直徑 6 -8 mm
R901076910
用于將計算機連接到 CAN 總線系統的轉換器 USB/CAN 總線
R901071963
將 CAN 總線/X3 連接到 CAN 總線轉換器 (D-Sub) 的電纜
R901152127
SYDFED配件
不用電纜進行對中連接 XH4 的 12 極連接插頭（裝配件組件）
R900884671
用電纜線組 2 x 5 m 進行對中連接 XH4 的 12 針連接插頭
R900032356
用電纜線組 2 x 20 m 進行對中連接 XH4 的 12 針連接插頭
R900860399
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.5 -5 V) 帶 0.5 m 電纜
R901342038
測試設備 VT-PDFE-1-1X/V0/0
R900757051
M12 到 RJ45（連接 X7E1 和 X7E2）的以太網連接電纜，附加信息類型名稱 RKB0044/003,0
R911343806
SYDFEF系列配件
不用電纜（裝配件組件）進行對中連接 XH1 的 6 針連接插頭
R900021267
用電纜線組 3 m 進行對中連接 XH1 的 6 針連接插頭
R901420483
用電纜線組 5 m 進行對中連接 XH1 的 6 針連接插頭
R901420491
用電纜線組 10 m 進行對中連接 XH1 的 6 針連接插頭
R901420496
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.5 -5 V) 帶 0.5 m 電纜
R901342038
M12 到 RJ45（連接 X7E1 和 X7E2）的以太網連接電纜，附加信息類型名稱 RKB0044/003,0
R911343806




力士樂帶集成電子元件 (OBE) 或外部控制電子元件的先導式比例方向插裝閥
2WFC; 2WFCE
溫度范圍  -20 … +60℃
大工作壓力  420bar
大回流壓力  100bar
建議粘度范圍  20 … 100mm2/s
二位二通型號
強度：
-油壓阻力高為 420 bar
-高耐振度（符合 DIN EN60068-2）
-環境溫度高為 +60 °C
度：
-響應靈敏度高，滯后低
可靠性：
-質量高，設計成熟
標準化：
-安裝尺寸符合 ISO 7368
-連接器/接口
柔性：
-可與壓力補償器連接，可提供壓力補償流量控制
安全性：
-斷電、電纜中斷或斷開選通后，會進入主級故障安全位置
設置
2WFCE 型先導式比例方向閥基本構成包括：
蓋
主級
帶比例電磁鐵的先導控制閥
帶位置傳感器和模擬接口的集成電子元件
集成電子元件 (OBE) 將控制值與主級 控制閥芯的位置理論值進行比較。在存在控制偏差的情況下，先導控制閥將激活控制線圈。以此調節控制閥芯。根據控制偏差的不同，主級 控制腔或者以先導油（主級已關閉）加壓，或者已卸載（主級已打開）。控制偏差修正前，將通過控制值成比例地控制行程及節流孔橫截面。
為保證正常運行，必須遵守以下條件：
流向 A → B（X 連接到 A）
流向 B → A（X 連接到 B）
電源電壓故障
如果小電源電壓發生故障或低于小電源電壓，則啟用將斷開（僅限接口 B1 和 G1）且在線圈導線電纜中斷情況下，集成電子元件 (OBE) 將斷開先導控制閥線圈的電源。主級控制閥芯 通過油口 X 處可用壓力和主級彈簧力安全移動至其閥座位置并阻塞 A 和 B 之間的油液流動。
流量控制功能
先導式比例方向閥可與壓力補償器配合使用以提供壓力補償流量控制。
集成電子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24 ?V 的電源電壓之后，如果滿足以下條件，則電子元件將準備就緒：
電源電壓 UB > 18 V DC
線圈連接未中斷
控制值線未中斷且控制值 > 2.7 mA（僅指接口“G1”）
如果上述條件中有一個未得到滿足，則控制器和輸出級斷路，并將插腳 11 （僅指接口“B1”和“G1”）的“準備就緒”信號設置為 0 V。
2. 理論值輸出信號
電氣接口“A1”（插腳 F）和“B1”（插腳 6）
“A1”：0.35 V ... +10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -2.5 V 時，節流閥芯處于閥座位置
“B1”：0 V ... +10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -1.5 V 時，節流閥芯處于閥座位置
電氣接口“G1”（插腳 6）
4 mA ... +20 mA 對應于 0 % ... 100 % 的閥門開口；當理論值 < 2.7 mA 時，節流閥芯處于閥座位置
注意：
電子元件接口“A1”
在開口方向：若控制值 ≥ 0.5 V 時，則啟用閥門
在閉合方向：控制值 ≤ 0.3 V 時（“閥座上”），閥門停用
在開口方向的電氣接口“B1”和“G1”：
若已設置使能插腳 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），則啟用閥門
在閉合方向：若未設置插腳 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“閥座上”），則停用閥門
德國力士樂REXROTH比例流量閥訂貨號和型號：
R901388127 2WFCE32S320L-10/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
R901436328 2WFCE50S1500L-10/M/24G1
R901451944 2WFC32S320L-1X/M/K4
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE40CA-1X/500LK0B1M

REXROTH電磁閥座M-3SED6CK1X/350CG24N9K4
