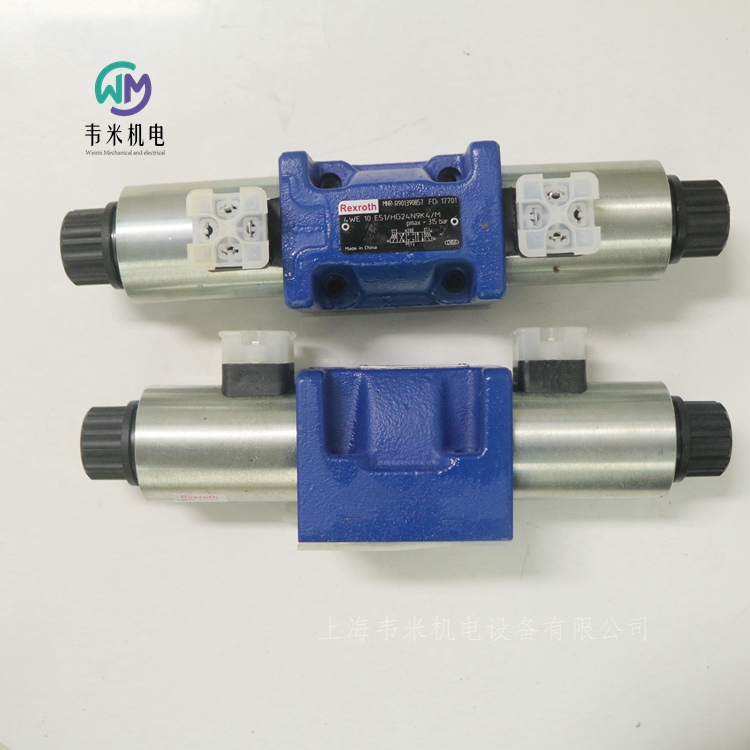

REXROTH電磁閥現貨庫存4WE10E51/HG24N9K4/M，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH帶電磁啟動的直動式方向滑閥
WE 10...E
規格 10
組件系列 5X
大工作壓力 350 bar
大流量 160 l/min
三位四通、二位四通或二位三通型號
油口安裝面符合 ISO 4401-05-04-0-05
高功率線圈，可選旋轉 90°
電氣連接作為單個或對中連接
可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用
輔助操縱裝置，可選
當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU
電磁線圈是經過認可的組件，帶有 UR 標記，可選
通過 CSA C22.2  139-13 認證，可選
WE 型號的方向閥為電磁線圈操作方向滑閥，該閥可用作電磁組件。該閥控制流體的啟動、停止和方向。
該方向閥的基本構成為殼體、一個或兩個電磁鐵、控制閥芯和復位彈簧 。在斷電狀態下，控制閥芯由復位彈簧保持在中間位置或初始位置（版本 "O" 除外）。接通液壓油中的電磁鐵時，控制閥芯從其靜止位置到所需的終端位置。這樣可根據所選符號發出所需的流體方向。
在關閉電磁鐵后，控制閥芯將被推回至中間位置或初始位置（帶 "OF" 器的閥和不帶彈簧類型 "O" 的閥除外）。
輔助操作可在磁鐵不通電的情況下手動切換閥門。
液壓系統必須正確通風，以確保能夠發揮正常功能。
不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）
這種型號為帶兩個切換位置和兩個電磁鐵且不帶器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。
不帶彈簧復位，帶器 "OF"（僅適用于符號 A、C 和 D）
這種型號為帶兩個開關位置和兩個電磁鐵且帶器的方向閥�？刂崎y芯通過器固定在相應的切換位置。因此，在操作過程中，無需向電磁鐵施加電流，這有助于節能操作。
型號 "73...A12"（軟切換行為）
控制閥芯和電磁線圈的組成減少了閥門打開或關閉時發生的換向行程的次數。
與標準閥相比，換向行程（測量為加速度值 a）可以減少約 85 %，具體取決于控制閥芯的型號（參見 "加速度值"）。
注意：
連接兩個或多個閥門的泄油管路中的壓力峰值可能導致帶有器的型號發生意外的控制閥芯運動。建議鋪設單獨的回油管路或在泄油管路中安裝單向閥。
由于設計原理，閥門會發生內部泄漏，泄漏量在使用壽命期間會增加。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
德國力士樂REXROTH電磁換向閥訂貨號和型號：
R900944371 4WE10D33/CG220N9K4/V
R901487117 4WE10C50/EW230N9K4/M
R900598925 4WE10D33/CW110N9K4
R900912496 4WE10D33/CW230N9K4
R900923393 4WE10D33/CW230N9K4/V
R901344560 4WE10D50/EG220N9K4/V
R901278760 4WE10D50/EG24N9K4/M
R901483529 4WE10D50/EW230N9K4/M
R901391200 4WE10D50/HG24N9K4/M
R901344562 4WE10D50/OFEG220N9K4/M
R901278763 4WE10D50/OFEG24N9K4/M
R901390857 4WE10E50/HG24N9K4/M
R900595532 4WE10EA33/CG24N9K4
R901278780 4WE10EB50/EG24N9K4/M
R901427832 4WE10G50/HG24N9K4/M
R900597986 4WE10H33/CG24N9K4
R901349517 4WE10HB50/EG24N9K4/M
R900593805 4WE10J33/CW230N9K4
R901401552 4WE10J50/HG24N9K4/M
R901278782 4WE10JA50/EG24N9K4/M
R901278784 4WE10R50/EG24N9K4/M
R901349519 4WE10RB50/EG24N9K4/M
R901333735 4WE10T50/EG24N9K4/M
R901391202 4WE10Y50/HG24N9K4/M
R900591664 4WE10D3X/OFCG24N9K4
R901391203 4WE10C51/HG24N9K4/M
R901391200 4WE10D51/HG24N9K4/M
R901390857 4WE10E51/HG24N9K4/M
R901427832 4WE10G51/HG24N9K4/M
R901427828 4WE10H51/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M

力士樂REXROTH先導式壓力截止閥
DA6V
規格 6
組件系列 5X
大工作壓力 350 bar
大流量 40 l/min
重量   2.2kg
安裝位置   任意
溫度范圍   -30 … +80℃
粘度范圍   10 … 800mm2/s
建議粘度范圍  20 … 60mm2/s
用于底板安裝
油口安裝面符合 ISO 5781-03-04-0-00（不符合標準，且不帶孔）
底板（單獨訂購）
作為插裝閥
調整類型：六角套筒和保護帽
4 個壓力等級
可調式切換壓差（公稱值的 10 % 至 50 %）
DA6V 型壓力閥是一種可無級調節切換壓差的先導式壓力截止閥。此類閥主要由擰入式插裝閥的先導控制級和主級、單向閥和殼體組成。
通過油口 B 將 P 中的泵流量引入系統的蓄能器中。如果油口 B 中執行機構的壓力超過設定頂部切換壓力，則先導控制閥將打開并將通過油口 A (Y) 啟動先導油排放。單向閥將關閉油口 B 至 P 的連接，且泵流量將切換到卸壓油路（從 P 到T）。
型號 DA6VP
將泵流量從 P 至 B（泵 → 執行機構）切換為 P 至 T（泵 → 油箱）。
泵通過單向閥向液壓系統（P 至 B）供油。通道 B 中的壓力通過控制油路和孔作用于擰入式插裝閥 的先導控制。同時，通道 P 中的壓力通過孔施加于主控制閥芯的彈簧負載側。當在擰入式插裝閥 中通過調節主軸設置的頂部截止壓力到達液壓系統（通道 B）時，擰入式插裝閥 的先導控制將打開從主閥芯的彈簧負載側到控制油路的連接和通過油口 A (Y) 進入油箱的外部連接。由于存在孔，在主閥芯處產生了壓降。主閥芯將升離閥座，打開 P 至 T 的連接。單向閥關閉 B 至 P 的連接，而擰入式插裝閥 的先導控制在 B 中執行機構壓力的作用下保持在打開位置。
將泵流量從 P 至 T（泵 → 油箱）切換為 P 至 B（泵 → 執行機構）。
如果根據在調節主軸處設定的較低底部壓力值，B 中的執行機構壓力與截止壓力相比較有所下降，則擰入式插裝閥 的先導控制將設置回其初始位置。
這樣，壓力將主閥芯的彈簧負載側累積。從而通過彈簧關閉從 P 到 T 的連接，并且泵將通過單向閥向液壓系統，即從 P 到 B 進行供油。
型號 DA6VA
在此閥型號中，泵壓力口不是在 P 中，而是在 A 中設計的。閥門將泵流量從 A 引至 P 或從 A 引至 T。泄油口位于 B (Y) 中。
切換過程與型號“VP”（此閥型號支持油路塊連接）相對應。
注意！
僅限間接壓力限制功能：
泵壓力（至油箱）的壓力限制功能不是直接提供的，而是僅通過執行機構通道中的單向閥和控制油路間接提供。
設置切換壓差：
出廠時，閥門被設置為切換壓差約為公稱壓力的 10 % 至 12 %。可以設置為公稱壓力的 50 %。
交付時，調節主軸被設置為小可調節頂部切換壓力，即將調節主軸擰出到限位止擋。
通過擰入調節主軸，可增大頂部切換壓力。
通過擰入調節主軸，可增大底部切換壓力而切換壓差將減小。通過擰出調節主軸，可減小底部切換壓力而切換壓差將增加。
通過鎖緊螺釘和鎖緊螺母 確保壓力調節。
應用注意事項：
在壓力截止閥和液壓蓄能器之間建立一個低流阻的短連接。
注意！
僅可使用合適的蓄能器安全設備操作蓄能器！
泵壓力（至油箱）的壓力限制功能不是直接提供的，而是僅通過執行機構通道中的單向閥和控制油路間接提供。
注意： 切換壓差出廠設置
出廠時，閥門被設置為切換壓差約為公稱壓力的 10 % 至 12 %，并且是在已卸壓狀態（調節主軸擰出到限位止擋，請參閱產品說明）下提供的。
調節是在公稱壓力、泵流量約為 10 l/min、執行機構流量約為 2 l/min 的條件下實現的。
不同的系統條件（尤其是泵流量和執行機構流量很高時）可能導致較高的切換壓力。在這里，通過此閥可以選擇性地調節系統切換壓差。




力士樂REXROTH進油口壓力補償器，直動式
ZDC 10...32
規格 10, 16, 25, 32
重量  3kg, 3.5kg, 8.9kg, 64.7kg
組件系列 2X
大工作壓力 350 bar
大流量 520 l/min
溫度范圍  -20 … +70℃
粘度范圍  15 … 380mm2/s
疊加閥
孔圖按 ISO 4401
通過安裝的梭閥為通道 P → A 或 P → B 提供負載補償
二通型號“P”
三通型號“PT”(NG10 ... 25)
與比例方向閥相互作用時的流量控制
ZDC 型號的閥門為兩通或三通型直動式入口壓力補償器。
它們在通道 P 中被用作入口壓力補償器以提供負載補償。
這些閥門的基本構成為殼體、控制閥芯、帶有彈簧座 的壓縮彈簧和帶有已安裝梭閥 的罩蓋。
如果壓差 P1 → A1 或 P1 → B1 小于 10 bar，則壓縮彈簧使控制閥芯保持在 P2 到 P1 的打開位置。
如果壓差超過 10 bar，則控制閥芯向左移動直至壓差再次復位。
先導式比例方向閥可與入口壓力補償器配合用于“外部先導油供油”！
在 外部 先導油供油時，與通道 P 的連接將被堵塞。先導油由單獨的控制電路采樣。
在 內部 先導油供油時，與通道 P 的連接將被打開。先導油從壓力補償器節流側上游位置采樣（底板的油口 X 被堵塞）。




力士樂REXROTH先導控制溢流閥
溢流閥DB
規格 10, 16, 25, 32
重量  2.6kg, 3.5kg, 4.4kg
組件系列 5X
大工作壓力 350 bar
大流量 650 l/min
液壓油溫度范圍  -10 … +60℃
粘度范圍  12 … 230mm2/s
用于底板安裝
油口安裝面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
用于螺紋連接
高功率線圈
防腐蝕設計
當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU
DB 型壓力閥是一種先導式溢流閥。用于限制工作壓力。
這些溢流閥 (DB) 主要由帶主閥心的主閥以及帶壓力調節元件的先導控制閥組成。
施加在通道 P 中的壓力作用于主閥芯。同時，該壓力通過配有噴嘴和的控制油路和施加于主閥芯的彈簧負載側和先導控制閥中的滾珠。如果通道 P 中的壓力超過彈簧上設定的值，則滾珠將背向彈簧打開。相應的信號通過控制油路和從通道 P 由內部傳出。此時主閥芯彈簧負載側的液壓油通過控制油路、噴嘴孔和滾珠流入彈簧腔。從此處，液壓油通過控制油路從內部流入油箱（對于型號 DB …），或通過控制油路從外部流入油箱（對于型號 DB …Y）。噴嘴和會導致主閥芯出現壓降，從而使通道 P 到通道 T 的連接打開�，F在，液壓油從通道 P 流到通道 T，同時維持設定的工作壓力。
溢流閥可通過油口“X”卸載或切換為另一壓力（第二個壓力等級）。
德國力士樂REXROTH溢流閥訂貨號和型號：
R900536231 DB10-1-52/200X
R900505052 DB10-1-5X/200
R900598998 DB10-1-52/315
R900590645 DB10-2-52/50
R900505883 DB10-2-52/315V
R900593795 DB30-1-52/315


力士樂REXROTH先導控制溢流閥
電磁溢流閥DBW
規格 10 … 32
組件系列 5X
大工作壓力 350 bar
大流量 650 l/min
用于底板安裝
油口安裝面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
用于螺紋連接
通過一個上裝的換向滑閥或換向座閥的電磁鐵操縱式卸荷
高功率線圈
換向沖擊衰減，可選
防腐蝕設計
當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU
電磁線圈是經過認可的組件，帶有 UR 標記，符合 UL 906，版本 1982，可選
DBW 型壓力閥為先導式溢流閥。
它們用于限制并以電磁線圈操作卸載工作壓力。
該閥主要由帶主閥心的主閥、帶壓力調節元件的先導控制閥以及一個集成方向滑閥組成。
此類閥的功能與 DB 型閥的功能基本相同。但是，通過控制已安裝的方向滑閥 即可卸載主閥芯。
帶換向沖擊衰減（疊加閥板）的溢流閥，型號為 DBW.../..S6...R12
通過換向沖擊衰減閥可延遲打開從 B2 到 B1 的連接。從而避免了回油管路中的壓力峰值和降壓沖擊噪音。該閥安裝在先導控制閥和方向閥 之間。
衰減程度（降壓沖擊）取決于噴嘴的規格。推薦使用φ1.2 mm的噴嘴。
德國力士樂REXROTH電磁溢流閥訂貨號和型號：
R900618747 DBW10A2-5X/200S6EG24N9K4R12
R900926054 DBW10A2-5X/315-6EG24N9K4
R900920863 DBW10B1-5X/315-6EG24N9K4
R900935659 DBW20B1-5X/200-6EG24N9K4
R900941174 DBW10A1-5X/200-6EG24N9K4
R900920863 DBW10B1-52/315-6EG24N9K4
R901000465 DBW10B2-5X/350-6EG24N9K4V
R900933174 DBW10B2-5X/50-6EG24N9K4V
R901018331 DBW20A2-5X/350-6EW230N9K4
R900737135 DBW20A2-52/200S6EG24N9K4R12
R900941177 DBW20B1-52/100-6EG24N9K4
R900907684 DBW20B2-5X/315-6EG24N9K4
R900923938 DBW30B2-52/200-6EG24N9K4

力士樂REXROTH先導控制溢流閥
ZDB6, Z2DB6
規格 6
組件系列 4X
大工作壓力 315 bar
大流量 60 l/min
疊加閥
油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）
4 個壓力等級
5 個油路選項
帶 1 個或 2 個壓力閥閥芯
用于壓力調節的 4 種調整類型，可選（旋鈕、六角套筒和保護帽、帶刻度可鎖定旋鈕、帶刻度旋鈕）
防腐蝕設計
ZDB 和 Z2DB 型壓力閥是一種采用疊加閥板設計的先導式溢流閥。
這些閥用于限制系統壓力。
這些閥門主要由殼體和一個或兩個壓力閥閥芯組成。
可通過調整類型設置系統壓力。
示例型號“VA”：
在初始位置時閥關閉。通道 A 中的壓力作用于閥芯。同時，壓力還通過噴嘴施加于閥芯的彈簧負載側并通過噴嘴施加于先導座。如果通道 A 中的壓力超過彈簧上設定的值，則先導座開啟。
液壓油從閥芯的彈簧負載側、噴嘴和通道流入通道 T。所產生的壓降使閥芯移動，從而打開從 A 到 T 的連接，同時維持彈簧處設定的壓力。
兩個彈簧腔的先導泄油通過通道 T 于外部實現。
德國力士樂REXROTH先導式溢流閥訂貨號和型號：
R900409893 ZDB6VA2-42/315V
R900909480 ZDB6VB1-42/315
R900431401 ZDB6VB2-42/100
R900409844 ZDB6VP2-42/200V
R900409898 ZDB6VP2-42/315V
R900409847 ZDB6VP2-42/50V
R900411318 Z2DB6VC2-42/315V



力士樂REXROTH先導控制溢流閥
ZDB10, Z2DB10
規格 10
組件系列 4X
大工作壓力 315 bar
大流量 100 l/min
疊加閥
油口安裝面符合 ISO 4401-05-04-0-05
4 個壓力等級
6 個油路選項
帶 1 個或 2 個壓力閥閥芯
用于壓力調節的 4 種調整類型，可選
-旋鈕
-六角套筒和保護帽
-帶刻度可鎖定旋鈕
-帶刻度旋鈕
防腐蝕設計
ZDB 和 Z2DB 型壓力閥是一種采用疊加閥板設計的先導式溢流閥。這些閥用于限制系統壓力。這些閥門主要由殼體和一個或兩個壓力閥閥芯組成。可通過調整類型設置系統壓力。
在初始位置時閥關閉。通道 A 中的壓力作用于閥芯。同時，壓力還通過噴嘴施加于閥芯的彈簧負載側并通過噴嘴施加于先導座。
如果通道 A 中的壓力超過彈簧上設定的值，則先導座開啟。液壓油從閥芯的彈簧負載側、噴嘴和通道流入通道 T (TA)。所產生的壓降使閥芯移動，從而打開從 A 到 T (TA) 的連接。在通道 A 中，彈簧上設定的壓力需確定下來。
德國力士樂REXROTH先導式溢流閥訂貨號和型號：
R900424537 ZDB10VA2-42/100V
R900409959 ZDB10VP2-41/100V
R900409937 ZDB10VP2-42/200V
R900409958 ZDB10VP2-42/315V
R900411413 Z2DB10VD2-41/100V

REXROTH電磁閥現貨庫存4WE10E51/HG24N9K4/M
