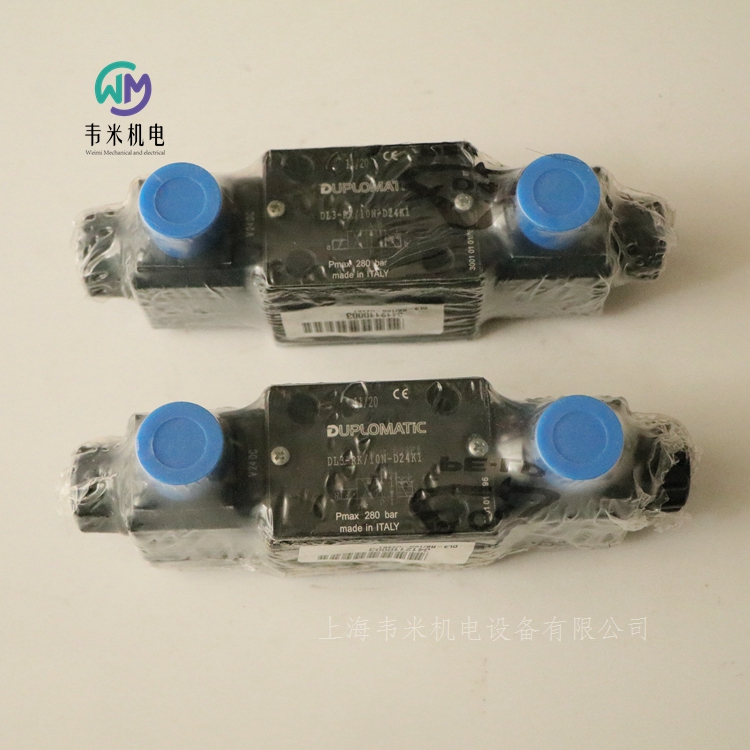

DUPLOMATIC緊湊型電磁閥DL3-RK/10N-D24K1，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

意大利迪普馬DUPLOMATIC電磁閥DL3系列
板式安裝
ISO 4401-03 (CETOP 03)
高工作壓力 280 bar
大流量 50 l/min
直動式底板安裝方向控制閥，底板安裝面符合ISO 4401-03(CETOP RP121H) 標準
緊湊型減小了電磁鐵尺寸，適用于微型動力單元，工程機械以及農業的應用。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵。
該閥提供3通或者4通設計，并且根據油口位置具有各種可互換的閥芯。
該閥可采用直流或者交流電磁鐵以及各種形式的電氣連接，以滿足各種各樣的安裝要求。
直流電磁閥使用保護罩式手動應急操作，從而確保在使用K7和K8插頭時，達到IP69K 防護等級。
還可以提供鋅鎳鍍層表面處理，確�？果}霧能力達600小時。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 °C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
工作極限
圖中曲線反映了不同閥芯機能的流量限制和工作壓力之間的關系。。
工作極限會由于4通閥處于3通工作狀態，亦或者A口或B口封閉，或者無流量，而相應的有所降低。
數據測量按照ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為36 cSt的礦物液壓油，在溫度為50 °C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋的形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可作+/- 90°旋轉，以適應可用的安裝空間。交流或者直流的同類型不同電壓的線圈可以互換。
直流電磁閥電流和功率消耗
直流電源供電時，電流消耗保持在一個穩定的常值，本質上由歐姆定律決定：V = R x I
當閥采用交流電供電，并通過外置或內置在“D” 型插頭中的整流電路實現，必須使用”R“線圈。
交流電磁閥電流和功率消耗
在交流電供電時，電磁鐵會有一個消耗較高電流值（啟動電流）的初始階段（ 大運動）；行程中，電流值減小，直至行程結束時達到 小值（保持電流）。 表中顯示了啟動和保持階段的消耗值。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可以通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。
如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DL3-RK/10N-D24K1
DL3-S1/10N-D12K1
DL3-S1/10N-D24K1
DL3-S2/10N-D12K1
DL3-S2/10N-D24K1
DL3-S3/10N-D12K1
DL3-S3/10N-D24K1
DL3-S4/10N-D12K1
DL3-S4/10N-D24K1
DL3-SA2/10N-D12K1
DL3-SA2/10N-D24K1
DL3-TA/10N-D12K1
DL3-TA/10N-D24K1

意大利DUPLOMATIC迪普馬DSC3液控方向控制閥
板式安裝
ISO 4401-03
DSC3閥為液控方向控制閥，提供三通或四通設計，并且具有各種可互換的閥芯，安裝面尺寸符合ISO 4401(CETOP RP121H)標準。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。
該閥可提供2位或者3位設計帶彈簧回位，或者2位帶機械回位。
 大工作壓力：
油口- P A B-350bar
油口-T-25bar
先導壓力：
- min 15bar
- max 210bar
公稱流量75  l/min
環境溫度范圍 -20 / +50  °C
油液溫度范圍 -20 / +80  °C
油液粘度范圍 10 ÷ 400  cSt
油液允許的 高污染等級 根據ISO 4406:1999等級 20/18/15
推薦油液粘度  25 cSt
質量：
單控制閥 1.3kg
雙控制閥 1.7kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC液控方向閥訂貨型號：
DSC3-SA1/11V


意大利迪普馬DUPLOMATIC手動方向控制閥DSH
板式安裝
DSH3 ISO 4401-03
DSH5 ISO 4401-05
DSH*為手動方向控制閥，提供三通或四通設計，并且具有
各種可互換的閥芯。 — 閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。
可提供2位和3位設計，帶彈簧對中或者機械回位。
相對于標準位置，根據安裝要求，DSH3型閥的手柄可做180°旋轉。
技術參數 （在溫度50°C，油液粘度36 cSt條件下測得）
 大工作壓力:
- P - A - B 口
DSH3  350bar
DSH5  320bar
- T 口
DSH3  210bar
DSH5  160bar
公稱流量
DSH3  75l/min
DSH5  150l/min
環境溫度范圍
DSH3  DSH5  -20 / +50℃
油液溫度范圍
DSH3  DSH5 -20 / +80℃
油液粘度范圍
DSH3  DSH5  10 - 400cSt
油液允許的污染等級  根據ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
重量
DSH3  2.1kg
DSH5  4.2kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。
當工作油溫高于80 °C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 機械定位的閥必須縱向軸水平安裝。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC手動方向控制閥
DSH3-S1/11N
DSH3-S2/11N
DSH3-S3/11N
DSH3-S4/11N
DSH3-SK1/11N
DSH3-SK3/11N
DSH3-SK4/11N
DSH3-TAK/11N

意大利迪普馬DUPLOMATIC直動式三通減壓閥MZD
固定或可變調節
疊加式
ISO 4401-03
 高工作壓力 350 bar
MZD疊加式閥是一種直動式三通減壓閥。通常閥不工作時，處于開啟狀態，油液可從管路 P1到管路P自由流動。該閥閥芯一端承受管路P的壓力，另一端承受調節彈簧作用力。當管路P的壓力超過彈簧的設定壓力時，閥關閉，直到管路P的壓力減小到設定值為止。
閥的結構使其具有良好的調整靈敏度，且閥的泄漏量小。泄油口在閥的內部與管路T相連。
三通式設計允許來自液壓執行器的油液反向流動至T口排出，從而保護二次回路避免產生壓力沖擊。
該閥為疊加式安裝，其安裝面尺寸符合ISO 4401標準，能快速安裝在符合ISO 4401-03標準的電磁閥下，無需油管連接。
通常供貨時帶可調節的沉頭內六角調整螺釘，也可根據要求選配 SICBLOC調整旋鈕。
固定調節型閥的壓力設置值可為20，25 或 30bar。
結構
MZD*： P管路減壓，T口泄油。
MZD*/A和MZD*/RA：連接執行機構的A管路減壓，B管路為 大壓力，T口泄油。
MZD*/B和MZD*/RB：連接執行機構的B管路減壓，A管路為 大壓力，T口泄油。
技術參數 （在油溫 50°C，油液粘度 36 cSt條件下測得）
 大工作壓力  350bar
T口的 大壓力  10bar
控制管路 大流量  50l/min
自由管路 大流量  75l/min
泄漏流量  ≤ 0.08l/min
環境溫度范圍  -20 / +50℃
油液溫度范圍  -20 / +80℃
油液粘度范圍  10 ÷ 400cSt
油液允許的污染等級  根據 ISO 4406:1999等級 20/18/15
推薦油液粘度  25cSt
質量  1.4kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用FPM密封（代號V）。
當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
意大利迪普馬DUPLOMATIC三通減壓閥訂貨型號：
MZD3/RP/50
MZD2/50
MZD3/50
MZD5/50
MZD3/A/50
MZD3/B/50
MZD4/50

意大利迪普馬DUPLOMATIC先導式減壓閥Z4M系列
疊加式
ISO 4401-05
 高工作壓力 320 bar
 Z4M疊加式閥是一種先導式減壓閥，其安裝面尺寸符合
ISO 4401（CETOP PR 121H）標準。
該閥可用于減小二次回路壓力，能夠保證控制壓力的穩定性，甚至改變通過閥的流量。
該閥能快速安裝在符合ISO 4401-05 （CETOP 05）標準的換向閥下，無需油管連接。
通常供貨時帶沉頭內六角調整螺釘，鎖緊螺母以及 大調整限位裝置。
該閥可提供4種不同的壓力調整范圍， 高壓力320 bar。
液壓功能
Z4M*-I： P管路減壓，T口泄油。
Z4M*-A：A管路減壓，B管路為全壓。
Z4M*-B：B管路減壓，A管路為全壓。
參數
 大工作壓力  320bar
控制管路P的 大流量  80l/min
自由管路的 大流量 100l/min
泄油管路的流量 ≤0.07l/min
環境溫度范圍 -20 / +50℃
油液溫度范圍 -20 / +80℃
油液粘度范圍 10 ÷ 400cSt
油液允許的污染等級 根據 ISO 4406:1999等級 20/18/15
推薦油液粘度 25cSt
質量 2.7kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用FPM密封（代號V）。
意大利迪普馬DUPLOMATIC先導式減壓閥訂貨型號：
Z4M5-I/50

意大利迪普馬DUPLOMATIC節流閥ERS4M
疊加式
CETOP 05
p max 320 bar
工作原理
-該閥是一種不帶補償的流量控制閥。該閥內置單向閥，允許流體反向自由流動。該閥為疊加式，其安裝尺寸符合CETOP和ISO標準。
-無需油管，通過螺栓或螺釘，即可將該閥快速與其它CETOP 05閥裝配組合成疊加閥組。
 -通常供貨時，帶SICBLOC旋鈕。該旋鈕帶有刻度指示并可自鎖。操作時按下同時旋轉
液壓功能：
-功能“SA”： 用于需要控制由執行機構流入管路A的流量的情況。
-功能“SB”： 用于需要控制由執行機構流入管路B的流量的情況。
-功能“D”: 分別控制執行機構兩腔的排出油量。
-功能“RD”: 分別控制執行機構兩腔的輸入流量。
-該閥各種型號均內置有單向閥，允許反向自由流動。(開啟壓力0.5 bar).
技術參數 (在油溫50℃，油液粘度36cST條件下測得)
大工作壓力  320bar
單向閥開啟壓力  0.5bar
控制管路的大流量  80l/min
自由管路的大流量  100l/min
環境溫度范圍 –20 ~ +50℃
油液溫度范圍 –20 ~ +70℃
油液粘度范圍 2,8 ~ 380cSt
推薦過濾精度 ≤ 25μm
推薦油液粘度 25cSt
重量 3.1kg
液壓油
通常應使用防泡沫劑和抗氧化劑的礦物油。
意大利迪普馬DUPLOMATIC節流閥訂貨型號：
ERS4M-SB/40

DUPLOMATIC緊湊型電磁閥DL3-RK/10N-D24K1
