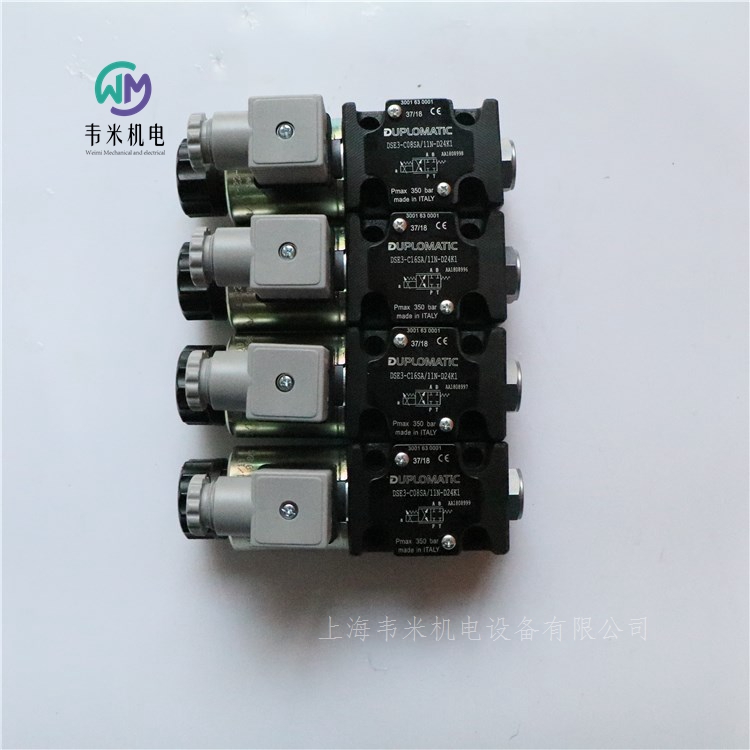

DUPLOMATIC電磁比例閥DSE3-C16SA/11N-D24K1，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

迪普馬DUPLOMATIC比例方向閥DSE3
-直動式比例方向閥 DSE3，油口符合 ISO 4401(CETOP RP 121H)標準。
-該閥可用于液壓執行機構的方向和速度控制。
-該閥開度和流量調節，與電磁鐵電流輸入成比例。
-該閥可通過電流控制供給單元直接控制，或者和外部電氣控制卡一起組合控制，從而充分發揮閥的性能。
-還可提供手柄式手動應急操作。
技術參數 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
大工作壓力：
油口 P - A - B  350bar
油口 T  210bar
公稱流量（P-T壓差ΔP=10bar)  1,3 - 4 - 8 - 16 - 26 l/min
滯環 (PWM 200 Hz) % Q max < 6%
重復精度 % Q max < ± 1,5%
環境溫度范圍  -20 / +60°C
油液溫度范圍  -20 / +80°C
油液粘度范圍   10 ÷ 400cSt
油液允許的高污染度 根據ISO 4406:1999 等級 18/16/13
推薦油液粘度  25cSt
重量：
單電磁鐵閥  1,6kg
雙電磁鐵閥  2,0kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。若使用
其他油液，例如HFA、HFB、HFC，請咨詢我們。 當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
比例電磁鐵
比例電磁鐵由兩部分組成：鐵芯和線圈。
鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。
線圈通過鎖緊螺母安裝在鐵芯上。
根據安裝空間，可作360°旋轉。
階躍響應是指閥跟隨輸入參考信號的階躍變化，達到90%設定值所需的時間。表中所列的典型階躍響應時間，是閥芯機能C16在P-T壓差Δp=30bar條件下測得。
階躍響應參考信號  0→100%  100%→0
階躍響應時間ms
DSE3-A*  50
DSE3-C*  40
安裝
在不影響正確操作的條件下，DSE3閥可在任意方向安裝。
請確保液壓回路中沒有空氣。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。
手動應急操作
標準閥的手動應急操作集成在電磁鐵的鐵芯內。手動應急操作必須使用合適的工具，以不損壞鐵芯的滑動表面。
有四種不同的形式手動應急操作可供選擇：
-CM型，帶手動應急保護罩。
-CS型， 帶有配M4螺釘的金屬環螺母，以及可進行持續機械操作的鎖緊螺母。
-CH型，手柄式手動應急操作。
-CK型，旋鈕式。當設定螺釘旋緊至其位置和旋鈕邊緣對齊時，鎖緊旋鈕直至與閥芯接觸：在這個位置上，手動應急操作不會被激發且閥不得電。調整手動應急操作后，鎖緊設定螺釘以防止旋鈕變松。
電氣控制單元
DSE3 - * * SA (SB)
EDC-112  24V DC電磁鐵  插頭式
EDC-142  12V DC電磁鐵  插頭式
EDM-M112  24V DC電磁鐵 DIN EN 50022導軌式
EDM-M142  12V DC電磁鐵  DIN EN 50022導軌式
UEIK-11  24V DC電磁鐵  歐洲卡式
DSE3 - A* DSE3 - C*
EDM-M212  24V DC電磁鐵  DIN EN 50022導軌式
EDM-M242  12V DC電磁鐵  DIN EN 50022導軌式
UEIK-21  24V DC電磁鐵  歐洲卡式
安裝板
型號 PMMD-AI3G 底部油口
型號 PMMD-AL3G 側面油口
P, T, A, B油口螺紋： 3/8” BSP
意大利迪普馬DUPLOMATIC比例閥訂貨型號：
DSE3-A26/11N-D24K1
DSE3-A26/11V-D24K1/CK
DSE3-C08/11N-D24K1
DSE3-C08SA/11N-D24K1
DSE3-C16/11N-D24K1
DSE3-C16SA/11N-D24K1
DSE3-C26SA/11N-D24K1
DSE3-C04/11N-D24K1
DSE3J-Z12/20N-E0K11
DSE3J-Z30/15/20N-E0K11
DSE5-A60/10N-D24K1
DSE5-C60/10N-D24K1

意大利迪普馬DUPLOMATIC先導式單向閥CHM2系列
序列號 10
CHM2型閥是一種疊加式液控單向閥，依靠彈簧關閉和錐閥芯密封。其安裝尺寸符合ISO 4401（CETOP RP 121H）標準。
該閥主要作用：
- 阻止油液一個方向的流動；
- 如果先導壓力將閥打開，允許油液在上述方向流動；
- 允許油液另一個方向自由流動。
CHM2型閥通常安裝于DL2型電磁換向閥下（見樣本
411000）， 也能與其它符合ISO 4401-02 （CETOP R02）
標準的閥組合成疊加閥組。
技術參數 （在油溫 50°C，油液粘度 36 cSt條件下測得）
高工作壓力 320 bar
大流量 30 l/min
密封腔與先導口的壓力比  3.5 :1
單向閥開啟壓力  2bar
環境溫度范圍  -20/+50℃
油液溫度范圍  -20/+80℃
油液粘度范圍  10 ÷ 400cSt
推薦油液粘度  25cSt
油液允許的高污染等級  根據 ISO 4406:1999 等級 20/18/15
重量  0.75kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用FPM密封（代號V）。
若使用其他油液，例如HFA、HFB、HFC等，請咨詢我們的技術部門。
當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。

意大利迪普馬DUPLOMATIC先導式單向閥CHM5系列
疊加式ISO 4401-05 (CETOP 05)
該閥是一種疊加式液控單向閥（彈簧關閉和錐閥芯密封）。其安裝面尺寸符合ISO 4401（CETOP RP 121H） 標準。
CHM5型閥通常安裝于符合ISO 4401-05 （CETOP 05）標準的電磁換向閥下，也可與其它符合ISO 4401-05 （CETOP05）標準的閥組合成疊加閥組。
閥的預打開特性可以使液壓缸腔減壓，從而使其具有比較平穩的運動。
技術參數 （在油溫 50°C，油液粘度 36 cSt條件下測得）
高工作壓力 320 bar
大流量 120 l/min
減壓比  14,9:1
先導比  2,3:1
單向閥開啟壓力  2bar
環境溫度范圍  -20/+50℃
油液溫度范圍  -20/+80℃
油液粘度范圍  10 ÷ 400cSt
推薦油液粘度  25cSt
油液允許的高污染等級  根據 ISO 4406:1999 等級 20/18/15
重量  2.2kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用FPM密封（代號V）。
若使用其他油液，例如HFA、HFB、HFC等，請咨詢我們的技術部門。
當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
迪普馬DUPLOMATIC先導式單向閥訂貨型號：
CHM5-SA/10N
CHM5-SB/10N

意大利迪普馬DUPLOMATIC先導式單向閥MVPP
疊加式
ISO 4401-03
高工作壓力 350 bar
MVPP型閥是一種疊加式液控單向閥（依靠彈簧關閉和錐閥芯密封）。其安裝面尺寸符合ISO 4401標準。
該閥的主要作用：
阻止油液一個方向的流動；
如果先導壓力將閥打開，允許油液在上述方向流動；
允許油液另一個方向自由流動。
MVPP型閥通常安裝于符合ISO 4401-03（CETOP 03）標準的電磁換向閥之下，也能夠和其它符合ISO 4401-03標準的閥組合成疊加閥組。
結構
結構“SA” - “SB”：用于對執行機構位置的單向鎖緊。
結構“D”：用于對執行機構位置的雙向鎖緊。
術參數 （在油溫 50°C，油液粘度 36 cSt條件下測得）
大工作壓力  350bar
單向閥開啟壓力  3bar
控制管路大流量  50l/min
自由流動管路大流量  75l/min
密封腔與先導口的壓力比  3,4:1
環境溫度范圍 -20 / +50  °C
油液溫度范圍 -20 / +80  °C
油液粘度范圍 10 ÷ 400  cSt
油液允許的高污染等級 根據ISO 4406:1999等級 20/18/15
推薦油液粘度  25 cSt
質量： 1.3kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用FPM密封（代號V）。
迪普馬DUPLOMATIC單向閥訂貨型號：
MVPP-D/50
MVPP-SA/50
MVPP-SB/50

意大利迪普馬DUPLOMATIC直動式單向閥MVR
疊加式ISO 4401-03
高工作壓力 350 bar
MVR型疊加式閥是一種直動式單向閥，其安裝面尺寸符合ISO 4401標準。
該閥主要用于避免回路中油液回流和自動卸荷，也可用于產生背壓。
該閥可通過螺栓或螺釘與其它符合ISO 4401-03標準的閥組合成疊加閥組，無需油管連接。
該閥的形式包括，單向閥位于單個管路（P, T, A, 或者B）,或者單向閥同時位于兩個管路（P和T，或者A和B）。
液壓功能
MVR-SP：單向閥在管路P
MVR-SA：單向閥在管路A
MVR-ST：單向閥在管路T
MVR-SB： 單向閥在管路B
MVR-SPT：單向閥在管路P和T
MVR-D： 單向閥在管路A和B
技術參數 （在油溫 50°C，油液粘度 36 cSt條件下測得）
大工作壓力  350bar
單向閥開啟壓力  3 - 0,5 - 5bar
控制管路大流量  50l/min
自由流動管路大流量  75l/min
密封腔與先導口的壓力比  3,4:1
環境溫度范圍 -20 / +50  °C
油液溫度范圍 -20 / +80  °C
油液粘度范圍 10 ÷ 400  cSt
油液允許的高污染等級 根據ISO 4406:1999等級 20/18/15
推薦油液粘度  25 cSt
質量： 1kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用FPM密封（代號V）。
意大利迪普馬DUPLOMATIC單向閥訂貨型號：
MVR1-ST/51


意大利迪普馬DUPLOMATIC單向閥VD*-W*
高工作壓力 400 bar
管式單向閥VD*-W*帶“BSP”螺紋油口，適用于液壓管路中安裝。
該閥允許正向油液自由流動，反向禁止流動。
非工作狀態下，錐閥芯由彈簧保持關閉。當進油口“A”壓力大于彈簧壓力值和出油口“B”壓力值之和時，錐閥芯打開。
可提供8種規格，大流量可達850 l/min，且可提供5種不同的開啟壓力。
技術參數
閥VD2-W* ；BSP油口尺寸1/4”；大流量25l/min；重量0.17kg；大工作壓力400bar；
閥VD3-W* ；BSP油口尺寸3/8”；大流量40l/min；重量0.26kg；大工作壓力400bar；
閥VD4-W* ；BSP油口尺寸1/2”；大流量75l/min；重量0.41kg；大工作壓力400bar；
閥VD5-W* ；BSP油口尺寸3/4”；大流量125l/min；重量0.6kg；大工作壓力400bar；
閥VD6-W* ；BSP油口尺寸1”；大流量200l/min；重量1.2kg；大工作壓力400bar；
閥VD7-W* ；BSP油口尺寸1 ?”；大流量280l/min；重量1.8kg；大工作壓力400bar；
閥VD8-W* ；BSP油口尺寸1 ?”；大流量650l/min；重量3.2kg；大工作壓力400bar；
閥VD9-W* ；BSP油口尺寸2”；大流量850l/min；重量4.8kg；大工作壓力400bar；
環境溫度范圍 -20 / +50  °C
油液溫度范圍 -20 / +80  °C
油液粘度范圍 10 ÷ 400  cSt
油液允許的高污染等級 根據ISO 4406:1999等級 20/18/15
推薦油液粘度  25 cSt
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM。當工作油溫高于80 °C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
意大利迪普馬DUPLOMATIC管式單向閥：
VD4-W1/30
VD5-W1/30

意大利迪普馬DUPLOMATIC電磁閥DS3系列
板式安裝
ISO 4401-03 (CETOP 03)
高工作壓力 350 bar
大流量 100 l/min
直動式底板安裝方向控制閥，底板安裝面符合ISO 4401(CETOP RP121H) 標準。
該閥提供三通或四通設計，可分為2位和3位，并且具有各種可互換的閥芯。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵。
該閥可采用直流或者交流電磁鐵。直流電磁鐵也可采用交流供電。但需使用帶橋式整流器的插頭。
DS3直流電磁鐵閥還以可提供平穩換向類型。
直流電磁鐵閥還可以提供鋅鎳鍍層，確�？果}霧能力達600小時。
除了標準的手動應急操作之外，還可提供手柄式、推進式、保護罩式以及機械制動式等各種形式。
工作極限
不同閥芯機能的流量限制和工作壓力之間的關系。數據測量按照 ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為 36 cSt的礦物液壓油，在溫度為50 °C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可作360°旋轉，以適應可用的安裝空間。
直流電磁閥電流和功率消耗
表中列出了不同型號直流線圈的電流和功耗值。采用交流電（50或者 60 Hz）供電時，需通過整流電路實現，可使用帶橋式整流的“D”型插頭。 但需要考慮功率極限的下降。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可以通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的 值。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DS3-TA23/11N-SD24K1
DS3-TA/11N-D24K1
DS3-TA/11N-A110K1
DS3-TB/11N-D24K1
DS3-RK/11N-D24K1
DS3-RK/11N-A230K1
DS3-RK/11N-D220K1
DS3-RSA4/11N-A00
DS3-S1/11N-A110K1
DS3-S1/11N-D24K1
DS3-S1/11V-SD24K7/W7
DS3-S3/11N-A110K1
DS3-S3/11N-SD28K1
DS3-S3/11N-D24K1
DS3-S3/11N-D24K1/CM
DS3-S3/11N-D220K1
DS3-S4/11N-D24K1
DS3-S4/11N-A110K1
DS3-TB02/11N-SD24K1

DUPLOMATIC電磁比例閥DSE3-C16SA/11N-D24K1
