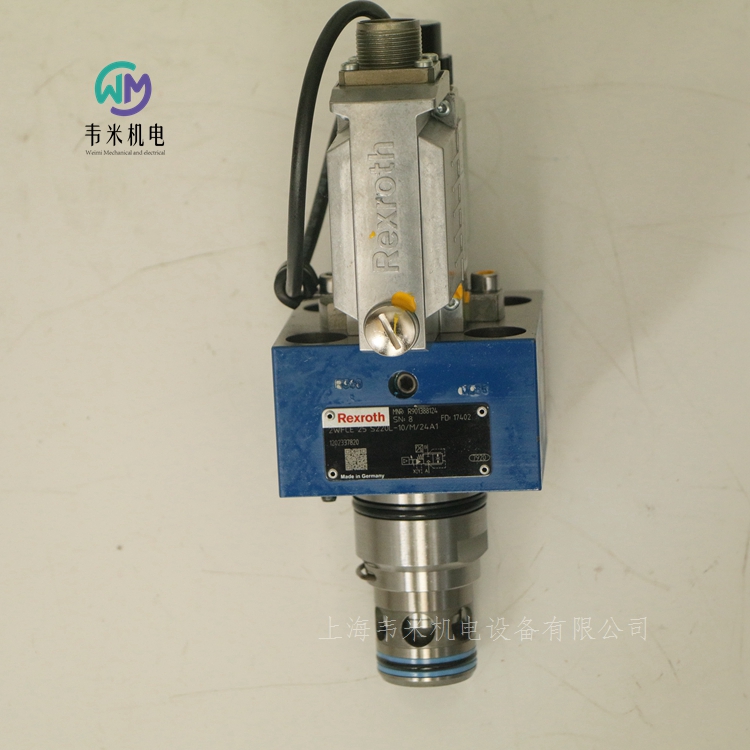

REXROTH比例插裝閥2WFCE25S220L-10/M/24A1，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂帶集成電子元件 (OBE) 或外部控制電子元件的先導式比例方向插裝閥
2WFC; 2WFCE
溫度范圍  -20 … +60℃
大工作壓力  420bar
大回流壓力  100bar
建議粘度范圍  20 … 100mm2/s
二位二通型號
強度：
-油壓阻力高為 420 bar
-高耐振度（符合 DIN EN60068-2）
-環境溫度高為 +60 °C
度：
-響應靈敏度高，滯后低
可靠性：
-質量高，設計成熟
標準化：
-安裝尺寸符合 ISO 7368
-連接器/接口
柔性：
-可與壓力補償器連接，可提供壓力補償流量控制
安全性：
-斷電、電纜中斷或斷開選通后，會進入主級故障安全位置
設置
2WFCE 型先導式比例方向閥基本構成包括：
蓋
主級
帶比例電磁鐵的先導控制閥
帶位置傳感器和模擬接口的集成電子元件
集成電子元件 (OBE) 將控制值與主級 控制閥芯的位置理論值進行比較。在存在控制偏差的情況下，先導控制閥將激活控制線圈。以此調節控制閥芯。根據控制偏差的不同，主級 控制腔或者以先導油（主級已關閉）加壓，或者已卸載（主級已打開）�？刂破�差修正前，將通過控制值成比例地控制行程及節流孔橫截面。
為保證正常運行，必須遵守以下條件：
流向 A → B（X 連接到 A）
流向 B → A（X 連接到 B）
電源電壓故障
如果小電源電壓發生故障或低于小電源電壓，則啟用將斷開（僅限接口 B1 和 G1）且在線圈導線電纜中斷情況下，集成電子元件 (OBE) 將斷開先導控制閥線圈的電源。主級控制閥芯 通過油口 X 處可用壓力和主級彈簧力安全移動至其閥座位置并阻塞 A 和 B 之間的油液流動。
流量控制功能
先導式比例方向閥可與壓力補償器配合使用以提供壓力補償流量控制。
集成電子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24 ?V 的電源電壓之后，如果滿足以下條件，則電子元件將準備就緒：
電源電壓 UB > 18 V DC
線圈連接未中斷
控制值線未中斷且控制值 > 2.7 mA（僅指接口“G1”）
如果上述條件中有一個未得到滿足，則控制器和輸出級斷路，并將插腳 11 （僅指接口“B1”和“G1”）的“準備就緒”信號設置為 0 V。
2. 理論值輸出信號
電氣接口“A1”（插腳 F）和“B1”（插腳 6）
“A1”：0.35 V ... +10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -2.5 V 時，節流閥芯處于閥座位置
“B1”：0 V ... +10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -1.5 V 時，節流閥芯處于閥座位置
電氣接口“G1”（插腳 6）
4 mA ... +20 mA 對應于 0 % ... 100 % 的閥門開口；當理論值 < 2.7 mA 時，節流閥芯處于閥座位置
注意：
電子元件接口“A1”
在開口方向：若控制值 ≥ 0.5 V 時，則啟用閥門
在閉合方向：控制值 ≤ 0.3 V 時（“閥座上”），閥門停用
在開口方向的電氣接口“B1”和“G1”：
若已設置使能插腳 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），則啟用閥門
在閉合方向：若未設置插腳 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“閥座上”），則停用閥門
德國力士樂REXROTH比例流量閥訂貨號和型號：
R901388127 2WFCE32S320L-10/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
R901436328 2WFCE50S1500L-10/M/24G1
R901451944 2WFC32S320L-1X/M/K4
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE40CA-1X/500LK0B1M

力士樂REXROTH換向滑閥，直動式，帶機械式或手動式操縱
WMM6
規格 6
組件系列 5X
大工作壓力 315 bar
大流量 60 l/min
重量   1.4kg
安裝位置  任意
操作力  20N
溫度范圍  -20 … +80℃
粘度范圍  2.8 … 500mm2/s
三位四通、二位四通或二位三通型號
油口安裝面符合 DIN 24340 形式 A（不帶孔）
油口安裝面符合 ISO 4401-03-02-0-05（帶孔）
操作類型：手柄
位置感應開關和接近傳感器（無觸點）
型號為 WM.. 的閥門為機械、手動啟動的方向滑閥。這些閥控制流體的啟動、停止和方向。方向閥的基本構成為殼體、一種操作類型（手柄）、控制閥芯 和一個或兩個復位彈簧。在斷電狀態下，復位彈簧使控制閥芯保持在中心位置或起始位置 - 如果旋鈕隨器啟動�？刂崎y芯借助操作類型移動到所需閥芯位置。
器
帶旋鈕的方向閥通常設計為帶器。帶手柄的方向閥可選擇以帶的 2 個或 3 個位置閥形式提供。帶滾輪柱塞的方向閥通常設計為不帶器。如果使用了帶器的操作類型，則每個閥芯位置均可鎖定，具體取決于閥類型。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。它插入到方向閥的通道 P 中。
德國力士樂REXROTH手動換向閥訂貨號和型號：
R983030724 4WMM6D6X/F-IN002
R983030745 4WMM6J6X/B10-IN002
R900927137 H-4WMM16J72/V




力士樂REXROTH方向滑閥，直接控制，手動觸發
WMM10
規格 10
組件系列 5X
大工作壓力 350 bar
大流量 160 l/min
重量   3.6kg
按照位置  任意
溫度范圍  -20 … +70℃
粘度范圍  2.8 … 500mm2/s
三位四通、二位四通或二位三通型號
油口安裝面符合 ISO 4401-05-04-0-05
操作類型：手柄
WMM 型號的閥門是通過手動啟動的方向滑閥。
這些閥控制流體的啟動、停止和方向。
方向閥的基本構成為殼體、一種操作類型（手柄）、控制閥芯以及一個或兩個復位彈簧。
在斷電情況下，控制閥芯 由復位彈簧固定在中心位置或初始位置。
控制閥芯借助此操作類型移動到所需閥芯位置。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
德國力士樂REXROTH手動閥訂貨號和型號：
R983030766 4WMM10E3X/FIN010


力士樂REXROTH帶液壓油操作的三位四通、二位四通和二位三通方向閥
WP 6
規格 6
組件系列 6X
大工作壓力 315 bar
大流量 60 l/min
大先導壓力  10bar
先導流量  4.24cm3
油溫度范圍  -20 … +80℃
粘度范圍  2.8 … 500mm2/s
大切換頻率  2Hz
直動式方向滑閥
操作方法：氣動
油口安裝面符合 DIN 24340 形式 A（不帶孔）
油口安裝面符合 ISO 4401-03-02-0-05（帶孔）
有關底板，請參閱樣本 45052（單獨訂購）
位置感應開關和接近傳感器（無觸點）
一般信息
WP 型號的閥門是通過液壓方式啟動的方向滑閥。這些閥控制流體的啟動、停止和方向。
方向閥的基本構成為殼體、一個或兩個操作元件（氣動驅動液壓缸）、控制閥芯以及一個或兩個復位彈簧。控制油口徑向放置。
斷電時，復位彈簧會將控制閥芯固定在中心位置或初始位置（脈沖閥芯除外）。
控制閥芯通過操作元件的方式移動到所需閥芯位置。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
它插入到方向閥的通道 P 中。
不帶彈簧復位，帶器，
型號..OF/..
氣動操作的方向閥也可作為帶器的雙閥芯位置閥使用。如果使用了帶器的操作元件，則每個閥芯位置均可鎖定。
不帶彈簧復位，
型號 ..O/..
如果使用不帶復位彈簧以及不帶器的操作元件，則在斷電狀態下閥芯位置不確定。
位置感應開關型號 QM：電氣連接
通過帶連接螺紋 M12 x 1 的 4 極連接插頭（單獨訂購）實現電氣連接。
連接電壓（直流電壓）  24V
電壓公差（連接電壓）  +30 %/-15 %
允許剩余紋波  ≤ 10%
大負載能力  400mA
德國力士樂REXROTH液壓換向閥訂貨號和型號：
R900755395 4WP6D60/N




力士樂REXROTH帶液壓或電動液壓啟動的先導式方向滑閥
WEH, WH...6H
規格 16 … 25
組件系列 1X
大工作壓力 350 bar
大流量 650 l/min
三位四通或二位四通換向閥
操作類型（內部或外部先導控制）：
– 電液（型號 WEH）
– 液壓（型號 WH）
用于底板安裝
油口安裝面符合 ISO 4401
彈簧定中，彈簧端位置
直流線圈
電氣連接作為單個連接
輔助操縱裝置
型號 WEH
WEH 是帶電液驅動的方向滑閥。該閥控制流動的開始、停止和方向。
該方向閥的基本構成為帶殼體的主閥、主控制閥芯、一個或兩個復位彈簧 和以及帶有一個或兩個磁鐵 "a"和/或 "b"的先導控制閥。
主閥中的主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。在初始位置，兩個彈簧腔和通過先導控制閥 在卸壓狀態下連接到油箱。通過控制油路對先導控制閥進行先導供油。供油可通過內部或外部進行（外部供油通過油口 X 實現）。對先導控制閥進行操作時（例如通過磁鐵 "a"），先導控制閥芯會移動至左側，從而對彈簧腔進行先導加壓。彈簧腔保持卸壓狀態。
先導壓力作用于主控制閥芯 的左側并使其克服彈簧 力移動。這樣就會使主閥中的油口 P 與 B 相連接，油口 A 與 T 相連接。
電磁鐵關閉時，先導控制閥芯復位至初始位置。彈簧腔卸載至油箱。
先導油回油可以（通過通道 T）內部實現或（通過通道 Y）外部實現。
可選手動應急操作可在線圈不通電的情況下移動先導控制閥芯。
注意：
彈簧腔和中的復位彈簧 和即使在垂直閥位置時也可在無先導壓力的情況下將主控制閥芯 保持在中心位置。
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。
型號 WH
閥類型 WH 是帶液壓操作的方向滑閥。該閥控制流動的開始、停止和方向。該方向閥的基本構成為閥體、主控制閥芯、閥中用于彈簧復位和彈簧對中的一個或兩個復位彈簧 和以及配流閥板。
主控制閥芯 直接由建壓驅動。主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。先導油供油和回油均在外部實現。
帶有控制閥芯彈簧對中的三位四通方向閥
在此型號中，主控制閥芯 通過復位彈簧 和保持在零位置。通過配流閥板 將彈簧腔連接到油口 Y 上，將彈簧腔連接到油口 X 上。
主控制閥芯 的兩個前側先導壓力中，在加載其中一個先導壓力的情況下，閥芯將移動到切換位置。在閥門中，所需的油口將以此方式連接。加壓控制閥芯區域卸壓時，相對側上的彈簧會將閥芯推回到零位置或初始位置。
型號 WH…
先導油通過通道 X 和 Y 實現 外部 供油和回油。
型號 WEH...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。
型號 WEH…E…
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。在底板中，油口 X 為關閉狀態。
型號 WEH...ET...
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 X 和 Y 為關閉狀態。
型號 WEH...T...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 Y 為關閉狀態。
注意：
先導油供油修改只能由經過授權的專業人員執行或返廠執行。
先導油 外部供油 X 或回油 Y：
必須遵守先導控制閥大允許工作參數。
大先導壓力：請遵守技術數據的要求！
先導油供油 內部 （型號“ET”和“E”）：
小先導壓力：請遵守技術數據的要求。
為避免出現異常高壓峰值，必須在先導控制閥的油口 P 提供 “B10”節流插件 。
節流插件
如果要限制先導控制閥通道 P 中的先導油供油，則需要使用節流插件。節流插件將插入到先導控制閥的通道 P 中。
德國力士樂REXROTH電液換向閥訂貨號和型號：
R900774752 4WEH16D72/6EG24N9ETS2K4/B10
R900705858 4WEH16E72/6EG24N9ETK4/B12
R900970663 4WEH16J72/6EG205N9EK4/B10
R901072797 4WEH16R72/6EW230N9ETS2K4
R900943534 4WEH22E7X/6EG24N9ETK4/B10
R901108960 4WEH22J76/6HG24N9ETK4/B10
R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3


力士樂REXROTH帶電動液壓起動的先導式方向滑閥
H-WEH...=UR
電磁線圈是經過批準的組件，帶有 UR 標記，符合 UL 906
規格 10, 16, 25 (H-WEH22), 25 (H-WEH25), 32
組件系列 4X, 7X, 7X, 6X, 6X
大工作壓力 350 bar
大流量 1100 l/min
隱式手動應急操作
用于底板安裝
油口安裝面符合 ISO 4401
三位四通、二位四通或二位三通型號
彈簧或液壓對中，彈簧端位置或液壓端位置
濕式插腳的直流或交流線圈，可選
電氣連接作為單個連接
可選型號：
- 切換時間調整
- 主閥通道 P 中的預載閥
- 行程設置和/或閥芯位置監控
注意：
彈簧腔和 中的復位彈簧和即使在垂直閥位置時也可在無先導壓力的情況下將主控制閥芯保持在中心位置。
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用壽命的延長而增加。
帶有主控制閥芯壓力對中的三位四通方向閥，型號 H-WEH…H
主閥中的主控制閥芯通過兩個端表面的建壓保持在零位置。一個對中襯套置于殼體上并固定控制閥芯位置。通過一個端表面的卸壓，主控制閥芯將移動到切換位置。卸載的控制閥芯端面通過先導控制閥將回流的先導油排到通道 Y（外部）。
注意：
在此型號中，彈簧和沒有復位功能。在已卸壓條件下，水平安裝的彈簧會使主控制閥芯保持在中心位置。
型號 H-WEH...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。
型號 H-WEH…E…
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過油箱通道 Y 實現 外部 回油。在底板中，油口 X 為關閉狀態。
型號 H-WEH...ET...
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 X 和 Y 為關閉狀態。
型號 H-WEH...T...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 Y 為關閉狀態。
節流插件
如果要限制先導控制閥通道 P 中的先導油供油，則需要使用節流插件。節流插件插入到先導控制閥的通道 P 中。
注意：
先導油供油修改只能由經過授權的維修人員執行或返廠執行！
先導油 外部供油 X 或回油 Y：
必須遵守先導控制閥大允許工作參數！
大先導壓力：請遵守技術數據的要求！
先導油供油 內部 （型號“ET”和“E”）：
小先導壓力：請遵守技術數據的要求！
為避免出現異常高壓峰值，必須在先導控制閥的油口 P 提供 “B10”節流插件 。
與型號“H”連接時，也需要 減壓閥“D3”。
德國力士樂REXROTH電液換向閥訂貨號和型號：
R901399414 H-4WEH10EA47/6EG24N9ES2K4/B08D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3
R901138148 H-4WEH25J68/6HG24N9ETK4
R900926695 H-4WEH25J68/6EG24N9ETS2K4/B10D3

REXROTH比例插裝閥2WFCE25S220L-10/M/24A1
