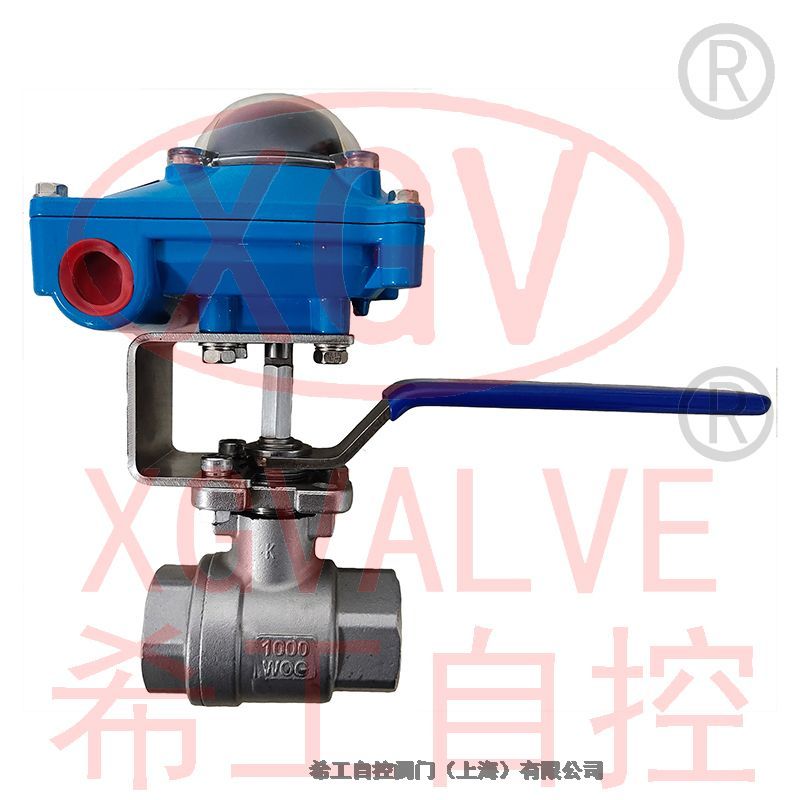

XQ11F不銹鋼內螺紋手動帶信號球閥產品概述
信號球閥是我公司根據客戶需求，同時吸收國內外技術的基礎上研制開發的。將反饋信號回訊器安裝在手動球閥上，為方便客戶手動操作時準確顯示球閥開關位置顯示的一種場合，更進一步讓操作者準確操作位置和力度，可以遠程監控和確認閥門狀態。用以將閥門的開啟或關閉位置以開關量的信號輸出，被程控器接收或計算機尋訪采樣，確認后執行下一步程序．該產品也可以作為自控系統中重要的閥門連鎖保護及遠程報警指示之用。相比普通的球閥，不具備開關的狀態顯示，只能自己判斷。信號反饋器有防水反饋和防爆反饋開關兩種可選。
信號球閥具有結構緊湊、體積小、重量輕、安裝方便等特點。
信號球閥的信號反饋器又稱限位開關：堅固漂亮的設計，壓鑄鋁合金殼體，粉末圖層，開關位置可由指示器清除辨識，快速裝置凸輪，可調節凸輪通過花鍵和彈簧安裝 開關凸輪的位置不用工具即可進行快速調整，雙線接口（彈簧式螺栓）、防脫螺栓、拆裝時螺栓附在上蓋上不會脫落。開關位置可由指示器清除辨識，雙線借口：雙1/2NPT管接口（標準）/M20,PG13.5,PF1/2”,PT1/2”，接線端子：8點（0.08-2.5mm2），不銹鋼主軸連接部分及安裝均符號NAMUR標準。
廣泛應用在石油、化工、冶金、制藥、食品、電站、輕工、煤炭、環保、造紙等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
XQ11F不銹鋼內螺紋手動帶信號球閥主要技術參數
|
設計標準 |
GB/T-12224/ANSI B16.34 |
|
檢驗標準 |
GB/T 12237 JB 9092/API598 |
|
螺紋標準 |
BSPT/BSP/NPT/DIN/JIS/RC/G |
|
法蘭標準 |
GB/T9113 HG20594-97 ANSI B16.5 |
|
閥體材質 |
QT450/WCB/A105/CF8(SS304)/CF8M(SS316) |
|
公稱壓力 |
PN16/PN25/PN40/PN64/PN100/150LB/300LB |
|
公稱通徑 |
1/2"-4"(DN15-DN100 ) |
|
連接方式 |
螺紋式、焊接式、法蘭式、對夾式 |
XQ11F不銹鋼內螺紋手動帶信號球閥性能規范
|
公稱通徑 |
1/2"-4"(DN15-DN100 ) |
|||||||
|
公稱壓力 |
PN（MPa） |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10 |
150LB |
|
試驗壓力 |
強度試驗 |
1.5 |
2.4 |
6.25 |
6 |
9.6 |
15 |
3 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
4.4 |
7.04 |
11 |
2.2 |
|
|
低壓氣密試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
XQ11F不銹鋼內螺紋手動帶信號球閥產品結構圖
XQ11F不銹鋼內螺紋手動帶信號球閥零部件參數
|
序號 |
名稱 |
材料 |
|
1 |
閥體 |
CF8/CF8M |
|
2 |
密封圈 |
PTFE |
|
3 |
閥蓋 |
CF8/CF8M |
|
4 |
閥座 |
PTFE |
|
5 |
球體 |
SS304/SS316 |
|
6 |
閥桿 |
SS304/SS316 |
|
7 |
填料 |
PTFE |
|
8 |
填料壓蓋 |
CF8/CF8M |
|
9 |
壓蓋鎖母 |
SS304 |
|
10 |
手柄 |
SS304 |
|
11 |
六角螺母 |
A193 8 |
|
12 |
連接軸 |
SS304/SS316 |
|
13 |
反饋器 |
鋁合金 |
XQ11F不銹鋼內螺紋手動帶信號球閥連接尺寸
|
SIZE |
D |
L |
H |
W |
|
1/2” |
15 |
62 |
180 |
100 |
|
3/4” |
20 |
72 |
180 |
115 |
|
1” |
25 |
84 |
195 |
125 |
|
1 1/4” |
32 |
98 |
205 |
145 |
|
1 1/2” |
40 |
105 |
225 |
160 |
|
2” |
50 |
120 |
340 |
175 |
