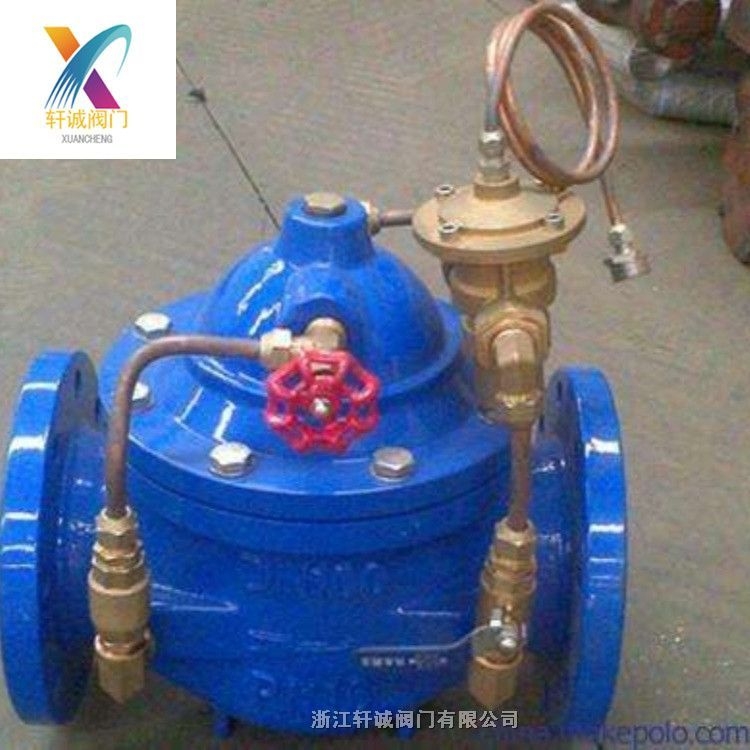

LH45X限流止回閥產品概述：
限流止回閥主要用于多泵并聯使用時安裝于水泵壓出口，起限制水泵工作流量，防止停泵回流作用。該閥采用導閥-主閥構造，結構緊湊，重量較輕。
限流止回閥功能及主要作用原理：
限流止回閥安裝于水泵出口，在單泵啟動和非全數設計工作泵工作時，對工作泵起限制流量作用，使泵在較率狀態下工作；防止電動機在水泵低揚程、大流量、低效率時，發生過載現象；防止超額定電流燒電機現象的發生，同時起到一定的節能效果。
其限流原理為：依據水泵的設計工況點揚程，導閥自動檢測并控制水泵的實際工作揚程，以限制水泵的工作流量，限制電機的負載。
限流止回閥設定一個控制工作氣揚程，當水泵工作揚程低于控制揚程時閥門做關閥動作，使實際工作揚程加大；當水泵工作揚程大于設定揚程時閥門全開，閥門阻力極小。
控制氣揚程的設定可以按電機額定電流設定，也可以按率工況設定，該閥門工作揚程設定值可調，一般出廠設定值為設計工況揚程。
止回功能
該閥的止回功能完全等同于微阻緩閉止回閥，且無關閉噪聲，零回流。
限流止回閥采用導閥-主閥構造，結構緊湊，重量較輕。
LH45X限流止回閥技術參數：
1、公稱壓力1.6MPa（2.5 MPa預定）；
2、介質溫度0~150℃；
3、工作壓差范圍0.04~0.4 MPa；
4、結構長度符合GB/T12221中“截止閥及止回閥的結構長度”中的優選尺寸。
5、法蘭尺寸符合GB4216.2中灰鑄鐵法蘭尺寸。
LH45X限流止回閥主要零部件材料：
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
鑄鐵、鑄鋼、不銹鋼 |
|
閥桿 |
鉻不銹鋼 |
|
閥瓣 |
碳鋼、不銹鋼+丁腈橡膠 |
|
O形圈 |
丁腈橡膠 |
LH45X限流止回閥主要連接尺寸
|
公稱通徑 |
尺 寸(mm) |
|||||
|
DN(am) |
L |
A1 |
A |
H1 |
H |
F |
|
20 |
150 |
200 |
282 |
106 |
172 |
116 |
|
25 |
160 |
200 |
282 |
106 |
172 |
116 |
|
32 |
180 |
200 |
282 |
106 |
172 |
116 |
|
40 |
200 |
210 |
320 |
137 |
225 |
168 |
|
50 |
203 |
210 |
320 |
137 |
225 |
168 |
|
65 |
216 |
215 |
330 |
145 |
270 |
180 |
|
80 |
241 |
220 |
330 |
178 |
289 |
210 |
|
100 |
270 |
230 |
410 |
232 |
375 |
284 |
|
125 |
292 |
245 |
420 |
286 |
420 |
310 |
|
150 |
330 |
260 |
420 |
318 |
450 |
370 |
|
200 |
400 |
280 |
430 |
413 |
722 |
463 |
|
250 |
480 |
300 |
450 |
502 |
769 |
525 |
|
300 |
550 |
320 |
460 |
600 |
906 |
625 |
|
350 |
622 |
340 |
470 |
638 |
1480 |
705 |
|
400 |
685 |
360 |
480 |
677 |
1027 |
778 |
|
450 |
750 |
360 |
480 |
677 |
1027 |
778 |
|
500 |
811 |
410 |
780 |
750 |
1110 |
690 |
|
600 |
935 |
456 |
888 |
850 |
1286 |
785 |
