一、簡介：

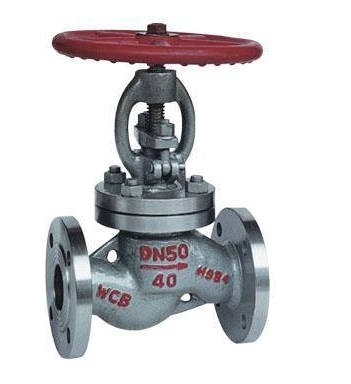

燃氣截止閥J41N產品屬于燃氣閥門中的一種，也可稱液化氣截止閥。本產品有耐壓、耐腐蝕作用，使用于城市液化氣石油氣貯備站，也使用于煉油廠，石油化工廠，石油化工廠的液化氣系統，作為控制介質截的啟閉裝置。燃氣截止閥采用成形聚四氟乙烯/柔性石墨作為密封填料，由填料壓蓋提供初始密封，當發生磨損引起的動密封泄露時，可用填料壓蓋螺母進行調整，適用于大多數高中壓非腐蝕性流體輸送場合。
二、設計參數：
設計、制造：GB/T12235-89
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN15~DN300mm
公稱壓力：PN1.6、2.5、4.0MP。
三、原理及結構：
1、手輪順時針方向轉時,閥桿向下移動,閥瓣下降使密封面密合,將通路切斷.逆轉時則開啟,閥桿提到點上密封起作用。
2、本閥門增加了一個上密封.在閥門開啟狀態時,與填料一起兩層密封作用,并對填料有一定的保護作用
3、本閥門采用尼龍制品作密封面,填料為軟成形填料,上密封也為軟材質,密封性能較好.
四、零部件材料：
|
閥體、閥蓋 |
閥桿、閥瓣 |
密封面 |
填料 |
|
WCB |
不銹鋼 |
不銹鋼和尼龍 |
聚四氟乙烯、丁晴橡膠 |
五、外形尺寸：
|
公稱通徑 DN(mm) |
J41N-25型主要連接尺寸和外形尺寸（mm） |
|||||||||
|
L |
D |
D1 |
D2 |
b |
f |
Z-фd |
H |
H1 |
Do |
|
|
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-14 |
252 |
194 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16 |
2 |
4-14 |
270 |
200 |
120 |
|
25 |
160 |
115 |
85 |
65 |
16 |
2 |
4-14 |
310 |
235 |
140 |
|
32 |
180 |
135 |
100 |
78 |
18 |
2 |
4-18 |
322 |
260 |
160 |
|
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-18 |
360 |
345 |
180 |
|
50 |
230 |
160 |
125 |
100 |
20 |
3 |
4-18 |
405 |
370 |
200 |
|
65 |
290 |
180 |
145 |
120 |
22 |
3 |
8-18 |
435 |
420 |
240 |
|
80 |
310 |
195 |
160 |
135 |
22 |
3 |
8-18 |
475 |
455 |
280 |
|
100 |
350 |
230 |
190 |
160 |
24 |
3 |
8-23 |
525 |
495 |
320 |
|
125 |
400 |
270 |
220 |
188 |
28 |
3 |
8-25 |
600 |
570 |
360 |
|
150 |
480 |
300 |
250 |
218 |
30 |
3 |
8-25 |
615 |
586 |
400 |
|
200 |
600 |
360 |
310 |
275 |
34 |
3 |
12-25 |
720 |
635 |
450 |
|
250 |
730 |
425 |
370 |
332 |
36 |
3 |
12-30 |
862 |
710 |
500 |
|
300 |
850 |
485 |
430 |
390 |
40 |
4 |
16-34 |
935 |
790 |
500 |
