一、簡介：

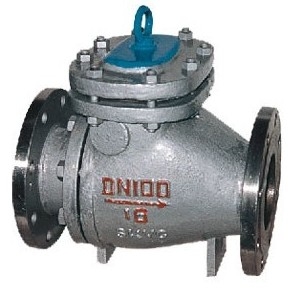

PH44H排渣止回閥與截止閥結構類似，僅缺少帶動閥瓣的閥桿。介質從進口端流入，從出口端流出。當進口壓力大于閥瓣重量及其流動之和時，閥門被開啟。反之，介質倒流時閥門則關閉。旋啟式止回閥有一個斜置并能繞軸旋轉的閥瓣，工作原理與升降式止回閥相似。止回閥常用作抽水裝置的底閥，可以阻止水的回流。止固閥與截止閥組合使用，可起到安全隔離的作用。缺點是阻力大，關閉時密封性差。
二、注意事項：
1、在管道系統中不要讓止回閥承受重量，大型的止回閥應獨立支撐，使之不受管道系統產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
三、原理及結構：
止回閥啟閉件靠介質流動和力量自行開啟或關閉，以防止介質的倒流。排渣止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
四、主要尺寸及重量：
|
型 號 |
公稱通徑 |
主 要 尺 寸(mm) |
重 量 |
|||||||
|
L |
D |
D1 |
D2 |
Z-φd |
b |
f |
H |
|||
|
PH44H-10C |
80 |
241 |
200 |
160 |
132 |
8-φ18 |
20 |
3 |
260 |
48 |
|
100 |
292 |
220 |
180 |
156 |
8-φ18 |
20 |
3 |
270 |
63 |
|
|
150 |
356 |
285 |
240 |
212 |
8-φ22 |
22 |
|
290 |
120 |
|
|
200 |
495 |
340 |
295 |
268 |
8-φ22 |
22 |
|
345 |
200 |
|
|
250 |
622 |
395 |
350 |
320 |
12-φ22 |
24 |
|
412 |
250 |
|
|
300 |
698 |
445 |
400 |
370 |
12-φ22 |
26 |
|
468 |
320 |
|
|
350 |
787 |
505 |
460 |
430 |
16-φ22 |
28 |
4 |
524 |
400 |
|
|
400 |
900 |
565 |
515 |
482 |
16-φ26 |
30 |
|
600 |
517 |
|
|
450 |
918 |
615 |
565 |
532 |
20-φ26 |
32 |
|
670 |
610 |
|
|
500 |
978 |
670 |
620 |
585 |
20-φ26 |
34 |
|
750 |
705 |
|
五、零部件材料：
|
零件名稱 |
材 料 |
||||
|
10C |
16C |
25 |
40 |
64 |
|
|
閥體閥蓋 |
WCB |
||||
|
閥 座 |
WCB堆焊85鉻錳 |
||||
|
閘 瓣 |
WCB+堆焊85鉻錳 |
||||
|
搖 桿 |
2Crl3或1Crl8Ni9Ti |
||||
