一、簡介：

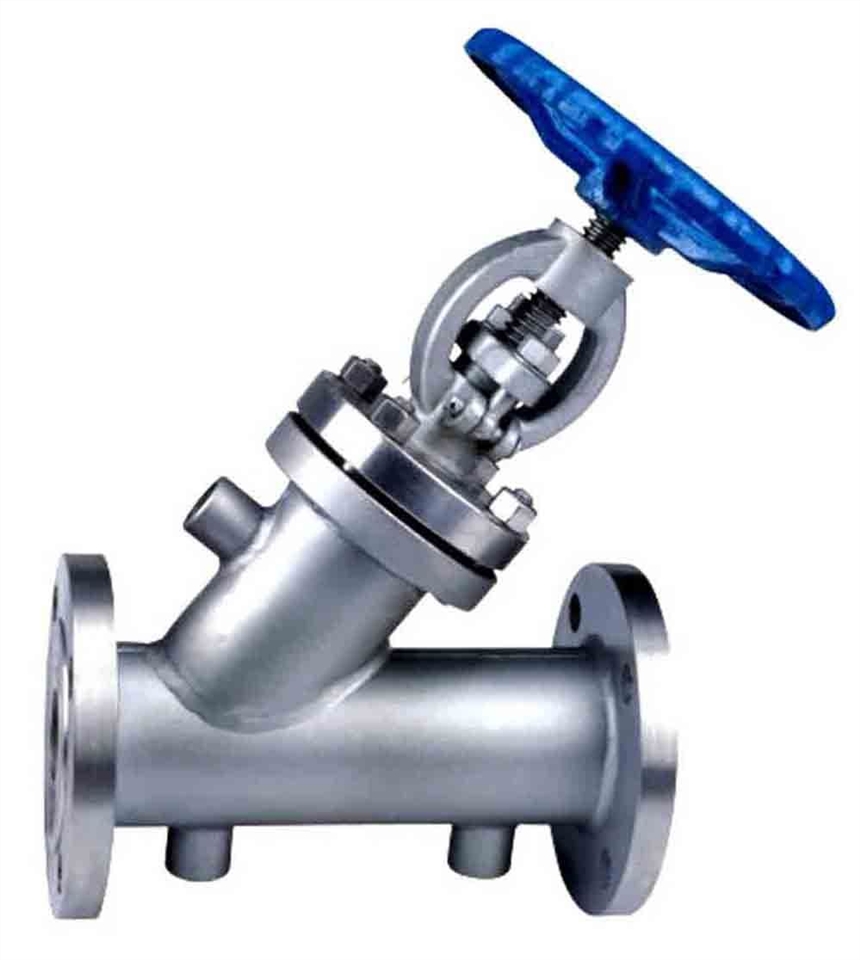

BJ45W夾套保溫截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現以后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時，在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減小。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化組”曾規定，截止閥的流向，一律采用自上而下。 截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25％～30％時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
二、 執行標準:
設計制造按GB12234-89 GB12234-89
結構長度按GB12221-89 GB12221-89
法蘭尺寸按JB/T79-94 JB/779-94
閥門檢查和試驗按GB13927
三、主要性能規范:
|
型號 |
公稱壓力 |
試驗壓力 |
|
適用溫度 |
適用介質 |
保溫套壓力 |
|||||
|
|
|
Shell |
Seal |
|
|
|
|||||
|
BJ45W-25P |
2.5 |
3.75 |
2.75 |
≤200 |
Acetic urea |
≤1.3 |
|
|
|
|
|
|
BJ45W-40P |
4.0 |
6.0 |
4.4 |
|
|
|
|
|
|||
|
BJ45W-64P |
6.4 |
9.0 |
6.6 |
|
Acetic urea |
|
|
|
|
||
|
BJ45W-25P |
2.5 |
3.75 |
2.75 |
|
|
|
|
|
|||
|
BJ45W-40P |
4.0 |
6.0 |
4.4 |
|
|
|
|
|
|||
|
BJ45W-64P |
6.4 |
9.0 |
6.6 |
|
|
|
|
|
|||
四、主要零件材質:
|
零件名稱LTEM |
ZG1CR18NI9TI系列 |
ZGOOCR18NI10系列 |
ZG1Cr18Ni12MO2Ti系列 |
ZGOOCR17NI14MO2系列 |
WCB系列 |
|
閥體/閥蓋世BODY/CAP |
ZG1CR18NI9TI |
ZGOOCR18NI10 |
ZG1Cr18Ni12MO2Ti |
ZGOOCR17NI14MO2 |
WCB |
|
閘板WEDGE |
ZG1CR18NI9TI |
ZGOOCR18NI10 |
ZG1Cr18Ni12MO2Ti |
ZGOOCR17NI14MO2 |
1Cr13 |
|
閥桿STEM |
1CR18NI9TI |
00cr18ni10 |
1CR18NI12MOTI |
OOCR17NI14MO |
1Cr13 |
|
填料PACKING |
PTFE紡織 |
PTFE紡織 |
PTFE紡織 |
PTFE紡織 |
石墨 |
|
墊片GASKET |
304L+PTFE |
304L+PTFE |
316L+PTFE |
316L+PTFE |
石墨+304 |
|
壓蓋GLAND FLANGE |
ZG1CR18NI9TI |
ZG00CR18ni10 |
ZG1Cr18Ni12MO2Ti |
ZGOOCR17NI14MO2 |
WCB |
|
填料壓環 |
1CR18NI9TI |
00CR18NI10 |
1Cr18NI12MOTI |
OOCR17NI14MO |
1Cr13 |
|
螺栓BOLT |
1cr17ni2 |
1CR17NI2 |
1Cr17NI2 |
1Cr17Ni2 |
35CrMoA |
|
螺母NUT |
1cr18ni9ti |
1CR18NI9TI |
1Cr18NI9ti |
1Cr18NI9ti |
45 |
