一、簡介：

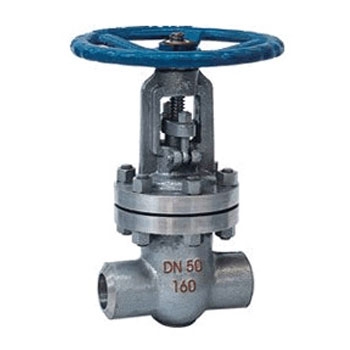

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥：手動、承插焊連接形式、明桿楔式剛性單閘板，閥座密封面材料為合金（Z61H-100~160 Z61Y-100~160 Z61Y-100P~160P Z61Y-100I~160I）、不銹鋼（Z61H-100P~160P Z61W-100P~160P），公稱壓力 PN100~PN160，閥體材料為碳素鋼（Z61H-100~160）、不銹鋼（Z61H-100P~160P Z61W-100P~160P Z61Y-100P~160P）、合金鋼（Z61Y-100~160 Z61Y-100I~160I）的閘閥。
二、產品性能參數Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥主要性能參數
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z61H-100~160 |
100~160 |
10.0~16.0 |
≤425 |
水、蒸汽、油品 |
|
Z61H-100P~160P |
||||
|
Z61Y-100~160 |
||||
|
Z61W-100P~160P |
≤150 |
弱腐蝕性介質 |
||
|
Z61Y-100P~160P |
||||
|
Z61Y-100I~160I |
≤550 |
蒸汽、油品 |
三、產品零部件材料Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥零部件材料
|
型號 |
材料 |
|||
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
|
Z61H-100~160 |
碳素鋼 |
鉻不銹鋼 |
堆焊鐵基合金 |
石棉石墨或柔性石墨 |
|
Z61H-100P~160P |
鉻鎳鈦不銹鋼 |
鉻不銹鋼 |
||
|
Z61Y-100~160 |
Cr5Mo |
堆焊硬質合金 |
||
|
Z61W-100P~160P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
本體材料 |
聚四氟乙烯 |
|
Z61Y-100P~160P |
堆焊硬質合金 |
|||
|
Z61Y-100I~160I |
鉻鉬合金鋼 |
鉻鉬合金鋼 |
堆焊硬質合金 |
柔性石墨 |
四、產品外形及結構尺寸Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥主要外形及結構尺寸（mm）
|
DN |
L |
D |
D1 |
C |
H |
H1 |
D0 |
重量/kg |
|
15 |
90 |
36 |
22.5 |
10 |
230 |
250 |
140 |
3.9 |
|
20 |
110 |
44 |
28.5 |
11 |
260 |
288 |
160 |
5.6 |
|
25 |
120 |
52 |
34.5 |
12 |
280 |
310 |
160 |
8 |
|
32 |
130 |
62 |
43 |
14 |
312 |
350 |
200 |
12 |
|
40 |
150 |
70 |
49 |
15 |
350 |
395 |
240 |
16 |
|
50 |
170 |
90 |
61 |
16 |
382 |
440 |
280 |
22 |
