一、簡介：

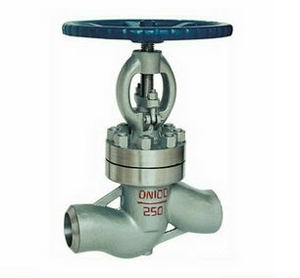

水封截止閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭、焊接，結構形式可選用直通式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN15-600mm，材質可選用鑄鐵、鑄鋼、不銹鋼。
二、水封截止閥引用標準：
設計與制造：JB/T3595
結構長度：GB/T15188.1
壓力溫度等級：GB/T3595
試驗與檢驗：GB13927JB/T9092
三、水封截止閥用途：
水封截止閥適用于公稱壓力PN2.5～4.0Mpa，工作溫度0～425℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的管道上，切斷或接通介質,適用介質為：水、油品、蒸汽和非腐蝕氣體。
四、水封截止閥結構特點：
1.水封截止閥按國家標準GB12235設計制造，結構新穎，選材合理,造形美觀。連接端有法蘭和焊接，可根據用戶不同要求配接。
2.填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣隔離，保證良好的氣密性。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.結構緊湊，操作靈活，檢修方便，使用壽命長。
5.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
五、水封截止閥主要零件的材料說明：
|
閥 體 |
25、WCB |
|
閥 蓋 |
25、WCB |
|
支 架 |
25、WCB |
|
閥 瓣 |
2Cr13、WCB |
|
閥 桿 |
2Cr13 |
|
閥 座 |
25、304 |
|
密封環 |
包覆墊、增強柔性石墨 |
|
填 料 |
膨脹柔性石墨 |
|
閥桿螺母 |
ZCuA110Fe3 |
六、焊接水封截止閥主要尺寸及重量：
|
公稱通徑DN(mm) |
尺寸(mm) |
重量(kg) |
||||
|
L |
D1 |
D2 |
H |
D0 |
||
|
DS/J61H-25/40 |
||||||
|
10 |
130 |
10 |
28 |
272 |
120 |
5 |
|
15 |
130 |
15 |
41 |
272 |
120 |
6 |
|
20 |
150 |
20 |
44 |
280 |
120 |
6 |
|
25 |
160 |
25 |
52 |
332 |
160 |
8 |
|
32 |
190 |
32 |
64 |
342 |
160 |
10 |
|
40 |
200 |
40 |
75 |
395 |
200 |
16 |
|
50 |
230 |
50 |
75 |
431 |
240 |
23 |
|
65 |
290 |
65 |
103 |
457 |
280 |
32 |
|
80 |
310 |
80 |
116 |
505 |
320 |
43 |
|
100 |
350 |
100 |
140 |
549 |
360 |
58 |
|
125 |
400 |
125 |
171 |
621 |
400 |
94 |
|
150 |
480 |
150 |
198 |
705 |
400 |
119 |
|
200 |
600 |
200 |
254 |
828 |
400 |
165 |
