一、簡介：

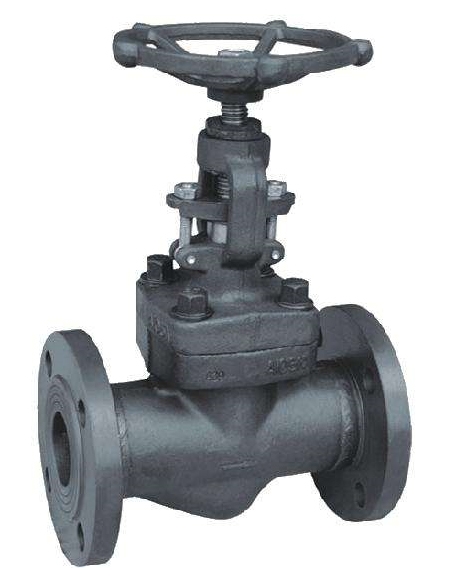

J41H鍛鋼截止閥有三種閥蓋設計形式。一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊逶連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
二、產品結構形式：
1、全通徑或縮徑
2、結構長度按ANSI/ASME B16.10
3、法蘭按ANSI/ASME B16.5
4、自密封閥蓋
5、明桿帶支架
6、兩端自動調整的填料壓套；
7、本體倒密封
8、整體閥體法蘭
9、對焊端按ANSI/ASME B16.25
10、環連接閥體閥蓋墊片
11、用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋，或自密封閥蓋。
三、零部件材料：
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
TypeA105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
閥體 |
A105 |
A182 F22 |
A182 F304 F304(L) |
A182 F316(L) |
|
2 |
閥瓣 |
A276420 |
A276 304 |
A276 304(L) |
A276 F316(L) |
|
3 |
閥桿 |
A182 F6 |
A182 F304 |
Al82 F304(L) |
A182 F316(L) |
|
4 |
墊片 |
3 l 6夾柔性石墨 |
3l6夾SS+PTFE |
||
|
5 |
閥蓋 |
A105 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
6 |
閥蓋螺栓 |
A193 B7 |
A193 B16 |
A19388 |
A193 B8M |
|
7 |
圓柱銷 |
A276420 |
|
|
|
|
8 |
填料壓套 |
A276410 |
A182 F304(L) |
A182 F316(L) |
|
|
9 |
活節螺栓 |
A193 B7 |
A193816 |
A193 B8 |
A193 B8M |
|
10 |
填料壓板 |
A216 WCB |
A35 l CF8 |
||
|
11 |
螺母 |
A1942H |
A1944 |
A194 8 |
A194 8M |
|
12 |
閥桿螺母 |
A276410 |
|||
|
13 |
銷緊螺母 |
A1942H |
A1944 |
A194 8 |
A194 8M |
|
14 |
銘牌 |
SS |
|||
|
15 |
手輪 |
A 197 |
|||
|
16 |
填料 |
柔性石墨 |
PTFE |
||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
||
四、外形尺寸：
|
NPS |
縮徑 |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
/ |
|
|
全徑 |
/ |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
||
|
L |
79 |
79 |
92 |
11 1 |
120 |
152 |
l72 |
200 |
||
|
H(開OPEN) |
l66 |
1 66 |
171 |
207 |
240 |
258 |
330 |
355 |
||
|
W |
100 |
1 00 |
l 00 |
1 25 |
160 |
160 |
180 |
200 |
||
|
重量 |
螺栓式 |
1 9 |
1.9 |
2.1 |
3.5 |
6.0 |
7.5 |
11.4 |
l4 6 |
|
|
焊接式 |
1 7 |
l 7 |
1 9 |
3 3 |
5 2 |
6 8 |
l0.6 |
13 8 |
||
