一、簡介：

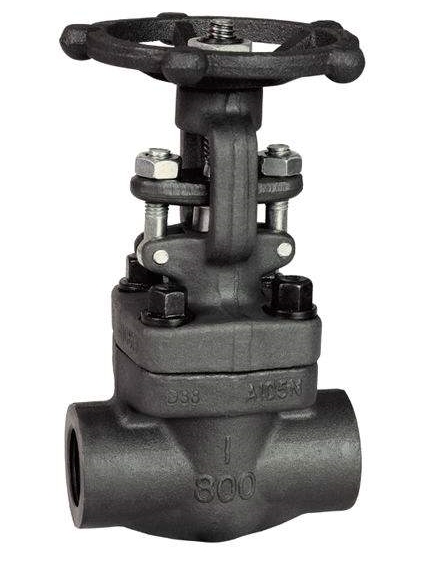

J61Y鍛鋼焊接截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片密封�？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋。按這種設計形式的閥門，其閥體與閥蓋簡介：用螺紋連接，全焊密封�？蛻粲刑厥庖髸r也可采用透焊連接。第三種是自密封閥蓋。J61Y鍛鋼焊接截止閥適用于ANSI Class1500～2500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
二、結構特點：
1.鍛鋼焊接截止閥的設計與制造符合API602和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25.
2.全徑或縮徑
3.明桿支架式
4.自定心壓板壓套式
5.螺栓連接、纏繞墊片密封式閥蓋，螺母連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
6.整體式上密封座
7.承插端符合ASME B16.11
三、零部件材料：
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
F22 |
F304(L) |
F316(L) |
||
|
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
閥瓣 |
A276420 |
A276304 |
A276304(L) |
A276F316(L) |
|
3 |
閥桿 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
||
|
5 |
閥蓋 |
A105 |
A276304 |
A276304(L) |
A276F316(L) |
|
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
7 |
銷釘 |
A276420 |
A276 304 |
||
|
8 |
填料壓套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
|
9 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
10 |
填料壓板 |
A216WCB |
A351CF8 |
||
|
11 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
12 |
閥桿螺母 |
A276420 |
|||
|
13 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
14 |
銘牌 |
SS |
|||
|
15 |
手輪 |
A197 |
|||
|
16 |
填料 |
柔性石墨 |
PTFE |
||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
||
