一、產品簡介：

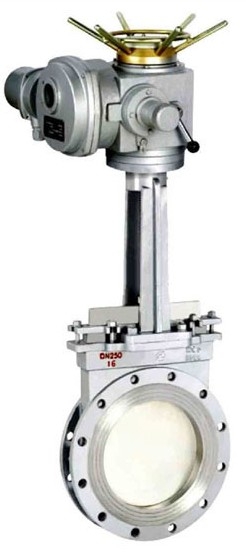

電動刀型閘閥，也叫刀型閘閥、刀閘閥，適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。按驅動方式分為手動刀型閘閥、氣動刀型閘閥。刀型閘閥操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸，公稱尺寸DN50~DN800,可在壓力0.6MPa~1.6MPa，使用溫度≤100℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的黏著物，自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。
二、技術參數：
（1）刀型閘閥價格由口徑、材質、壓力的不同而異，恕不公布價格！
（2）連接形式：對夾（梅花形、凸耳式、單夾式）、法蘭等
（3）傳動方式：手動、齒輪傳動、氣動、電動、電液動等
（4）口徑從DN6-DN1200；壓力從1.0MPA-2.5MPA；溫度-29℃-650℃
（5）材質有：碳鋼、不銹鋼、球墨鑄鐵、灰鑄鐵及其他特殊鋼；
三、產品零件:
|
體、蓋 |
閘閥 |
閥桿 |
密封面 |
|
不銹鋼、碳鋼、灰鑄鐵 |
碳鋼、不銹鋼 |
不銹鋼 |
橡膠、四氟、不銹鋼、硬質合金 |
四、產品尺寸:
|
DN |
L |
D1 |
D2 |
z×?d |
H |
電裝型號 |
重量 / kg |
|
50 |
50 |
90 |
110 |
4×?12 |
370 |
DZ10 |
52 |
|
65 |
50 |
110 |
130 |
4×?12 |
460 |
DZ10 |
53 |
|
80 |
50 |
125 |
150 |
4×?16 |
590 |
DZ10 |
55 |
|
100 |
50 |
145 |
170 |
4×?16 |
780 |
DZ10 |
57 |
|
150 |
60 |
200 |
225 |
8×?16 |
980 |
DZ10 |
71 |
|
200 |
60 |
255 |
280 |
8×?16 |
1053 |
DZ15 |
81 |
|
250 |
70 |
310 |
335 |
12×?16 |
1060 |
DZ20 |
100 |
|
300 |
80 |
362 |
395 |
12×?20 |
1230 |
DZ20 |
123 |
|
350 |
90 |
412 |
445 |
12×?20 |
1250 |
DZ30 |
148 |
|
400 |
100 |
462 |
498 |
16×?20 |
1770 |
DZ30 |
158 |
|
450 |
120 |
518 |
550 |
16×?20 |
1920 |
DZ45 |
225 |
|
500 |
130 |
568 |
600 |
16×?20 |
2010 |
DZ45 |
240 |
