一、簡介：

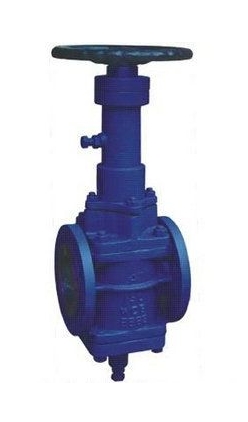

傘齒輪傳動將軍閥又稱軌道式旋塞閥，適用于航空煤油、原油、輕質油、天然氣、液化氣、管道煤氣、化工介質等管道上，作為截斷介質的理想裝置。雙關雙斷及泄放功能閥門的工作原理關鍵是安裝在旋塞上的兩片密封滑片的動作。傘齒輪傳動全通徑將軍閥適用于航空煤油、原油、輕質油、天然氣、液化氣、管道煤氣、化工介質等管道上，作為截斷介質的理想裝置。彈性密封圈是模壓成型在滑片的溝槽中，隨著密封滑片向閥門的進口移動，密封圈子也逐漸被壓入溝槽中，經過機械加工的滑片表面與閥體內腔形成二級金對金屬密封防止彈性密封圈子繼續被壓，并且具有防火功能。
二、產品特點：
①閥門在開關過程中，閥體密封面與滑片密封面沒有任何接觸，因此，密封面無摩擦、磨損、閥門的使用壽命長，開關力矩��；
②閥門在維修時，不需將閥門從管線上拆下，只需將閥門底蓋拆開，調換一對滑片即可，維修十分方便；
③閥體及旋塞為全通徑，介質在通過閥門時無流阻，并且可通球對管道進行清洗，克服了縮徑閥門的缺點；
④全通徑將軍閥的閥體內腔鍍有硬鉻，密封區域堅硬光滑；
⑤滑片上的彈性密封采用氟橡膠，并且模壓成型在滑片表面溝槽中。具有防火功能的金屬對金屬的密封作為彈性密封的背襯；
⑥閥門具有自動泄放裝置（備選），在閥門完全關閉后，防止閥腔異常升壓并檢驗閥門的效果；
⑦閥門開關指示器與開關位置同步，可以準確顯示齒輪傳動全通徑將軍閥的開關狀態。
三、產品制造標準:
設計制造標準：API 6D
結構長度標準：ASME B16.10
連接法蘭標準：ASME B16.2
壓力溫度等級：ASME B16.34
試驗檢驗標準：API 598、API 6D
四、主要外形及連接尺寸：
|
150Lb 全通徑、齒輪操作 |
||||||||||||||
|
型號 |
尺寸 |
L |
D |
D1 |
D2 |
B |
f |
A |
B |
C |
H |
K |
D0 |
Z-d |
|
XZ543X |
4 |
432 |
φ229 |
φ190.5 |
φ157 |
24 |
2 |
857 |
532 |
170 |
175 |
290 |
φ310 |
8-φ19 |
|
XZ543X |
6 |
533 |
φ279 |
φ241.5 |
φ216 |
26 |
2 |
910 |
569 |
186 |
205 |
350 |
φ310 |
8-φ22 |
|
XZ543X |
8 |
635 |
φ343 |
φ298.5 |
φ270 |
29 |
2 |
1011 |
621 |
235 |
260 |
495 |
φ310 |
8-φ22 |
|
XZ543X |
10 |
787 |
φ406 |
φ362 |
φ324 |
31 |
2 |
1115 |
695 |
265 |
348 |
600 |
φ310 |
12-φ25 |
|
XZ543X |
12 |
914 |
φ483 |
φ432 |
φ381 |
32 |
2 |
1201 |
731 |
315 |
398 |
670 |
φ310 |
12-φ25 |
|
XZ543X |
14 |
854 |
φ533 |
φ476 |
φ413 |
35 |
2 |
1266 |
784 |
327 |
461 |
740 |
φ310 |
12-φ29 |
|
XZ543X |
16 |
889 |
φ597 |
φ540 |
φ470 |
37 |
2 |
1625 |
940 |
432 |
510 |
810 |
φ460 |
16-φ29 |
|
XZ543X |
18 |
1219 |
φ635 |
φ578 |
φ533 |
40 |
2 |
1982 |
1130 |
597 |
550 |
915 |
φ460 |
16-φ32 |
|
XZ543X |
20 |
1219 |
φ699 |
φ635 |
φ584 |
43 |
2 |
1994 |
1130 |
610 |
590 |
940 |
φ460 |
20-φ32 |
