一、簡介：

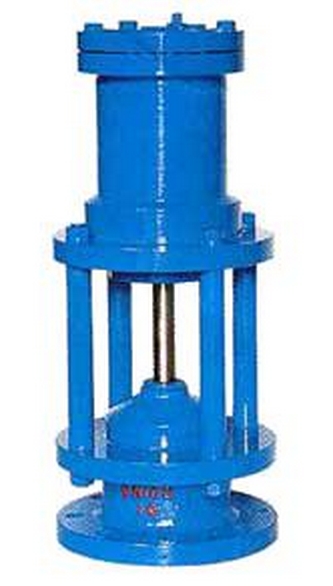

液動池底排泥閥又名蓋閥，常用于城市水廠，污水處理廠的沉淀池底排放污泥用。排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其工作水深小于10米。排泥閥也用于水處理工廠做為排放水池內的污泥及廢水。排泥閥為角型結構，內部的尼龍強化橡膠隔膜，可供長期使用排泥閥。本類閥門由閥體，液壓缸，活塞，閥桿，閥瓣組成。液壓缸是液體工具，液體作為動力，活塞，閥桿作為開關。開啟只需要一分鐘可以打開閥板，此閥必須配用手動換向閥或電磁閥可遠距離控制排泥閥開關。該閥密封件性能強，開關靈活，檢修方便，使用壽命廠等特點，壽命可長達五年以上。用換向閥改變流體進入液壓缸的上腔或下腔推動活塞運動，并帶動閥板升降，使閥開啟或關閉達到流體通斷。JM742X隔膜式池底排泥閥用于自來水公司或其它公司的各類水池、排除內泥沙。
二、產品參數：
|
型號 |
H742X |
材 質 |
不銹鋼 |
|
連接形式 |
法蘭 |
公稱通徑 |
DN50-500（mm） |
|
適用介質 |
水 |
壓力環境 |
0.6MPa |
|
工作溫度 |
0℃~80℃ |
標準 |
國標 |
|
驅動方式 |
活塞式 |
類型(通道位置) |
直通式 |
三、零部件材料：
|
零件名稱 |
閥座 |
閥瓣 |
閥桿 |
缸體 |
活塞板 |
活塞皮碗 |
|
材料牌號 |
HT200 |
HT200 |
不銹鋼 |
HT200 |
HT200 |
耐磨丁晴橡膠 |
四、外形尺寸：
|
H742X－1.0 |
接管螺紋G |
閥桿材料 |
|
||||
|
H |
S |
D |
D1 |
Z－Фd |
|
||
|
150 |
110 |
490 |
280 |
240 |
8-23 |
1/2’’ |
不銹鋼 |
|
200 |
110 |
534 |
335 |
295 |
8-23 |
1/2’’ |
不銹鋼 |
|
250 |
110 |
570 |
390 |
350 |
12-23 |
1/2’’ |
不銹鋼 |
|
300 |
140 |
610 |
440 |
400 |
12-23 |
3/4’’ |
不銹鋼 |
|
400 |
140 |
710 |
565 |
515 |
16-25 |
1’’ |
不銹鋼 |
|
500 |
160 |
310 |
670 |
620 |
20-25 |
1’’ |
不銹鋼 |
