一、簡介：

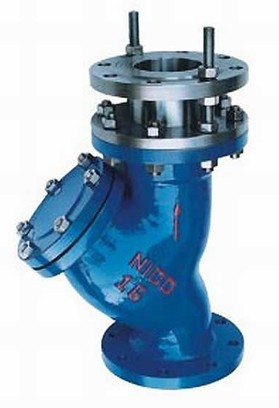

YSTF拉桿伸縮過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝于水力控制閥、減壓閥、泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成墻塞，以保護設備管道上的配件免受磨損和杜塞，當需要清洗時，只要將可拆卸的濾筒取出，清洗后重新裝入即可，因此，使用維護極為方便。除了與水力控制閥配套使用外，還可單獨應用于冷、熱循環系統、壓縮氣、蒸汽、油類等介質的管路需要除掉機械雜物的場合。Y型過濾器具有結構先進、阻力小、排污方便等特點。排污時打開排污閥，利用管道的壓力將污物排出。
二、YSTF拉桿伸縮過濾器特點：
1、濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。
2、抗污性強，排污方便；流通面積大，壓力損失小；結構簡單，體積小。重量輕。
3、過濾網密度：為l0—120目，介質：蒸汽、空氣、水、油品、或根據用戶要求定做。
4、伸縮型特點：拉伸長度。最大位置可移伸100mm。有利于安裝方便。提高工作效率。
三、工作原理：
其工作原理是利用濾料組成的孔隙，將原水中的泥砂、膠體、懸浮物等雜質截留住。由于濾料進行了科學分布，所以濾床對雜質的截留效果很好，出水質量也大大提高。過濾器的過濾精度最高可達10μm。同時，濾床對水中的雜質是逐步截留，這樣罐體中的各層濾料將得到充分均勻的利用，有效濾層高，從而延長了濾料的使用周期，減少了設備的運行成本(降低了反洗次數和反洗水耗)。
四、零部件：
|
主要零件部件材料表 |
序號 |
零件名稱 |
材料 |
|
1 |
閥體 |
碳鋼、不銹鋼 |
|
|
2 |
濾芯網 |
不銹鋼 |
|
|
3 |
墊片 |
金屬石墨 |
|
|
4 |
濾網蓋 |
碳鋼、不銹鋼 |
|
五、外形尺寸：
|
公稱通徑（mm） |
L |
H |
H1 |
|
50 |
300 |
155 |
195 |
|
65 |
320 |
183 |
245 |
|
80 |
380 |
210 |
295 |
|
100 |
430 |
250 |
344 |
|
125 |
500 |
305 |
415 |
|
150 |
550 |
358 |
485 |
|
200 |
650 |
450 |
602 |
|
250 |
775 |
503 |
718 |
|
300 |
900 |
578 |
815 |
|
350 |
1025 |
598 |
844 |
