一、簡介：

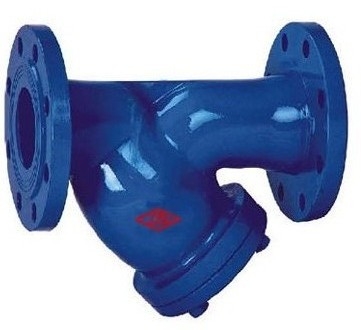

Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構先進，阻力小，排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。 籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。
二、工作原理：
Y型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。Y型過濾器又名除污器、過濾閥，是輸送介質的管道系統不可缺少的一種裝置，其作用是過濾介質中的機械雜質，可以對污水中的鐵銹、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞，可保護設備的正常工作。
Y型過濾器是Y字型的，一端是使水等流質經過，一端是沉淀廢棄物、雜質，通常它是安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，它的作用是清除水中的雜質，達到保護閥門及設備正常運行的作用，過濾器待處理的水由入水口進入機體，水中的雜質沉積在不銹鋼濾網上，由此產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給水力控制閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。 設備安裝后，由技術人員進行調試，設定過濾時間和清洗轉換時間，待處理的水由入水口進入機體，過濾器開始正常工作。
三、基本參數：
1、介質溫度：300(℃);
2、工作壓差：2KG;
3、材質：不銹鋼;
4、產品別名：Y型過濾器;
5、適用范圍：液體過濾;
6、連接形式：法蘭;
7、類型：直角式;
8、流動方向：單向;
9、適用介質：水;
10、壓力環境：常壓。
四、執行標準：
設計規范：HG/T21637
結構長度：GB/12221
法蘭標準：JB/79
試驗與檢驗：JB/9092
產品標識：GB/12220
供貨規范：JB/t7928
五、零部件材料：
|
殼體材質 |
碳鋼WCB、 黃銅B62 |
不銹鋼304、316、316L |
|
濾框濾網材質 |
不銹鋼304、316、316L |
|
|
密封件材質 |
耐油石棉、丁腈橡膠、聚四氟乙烯 |
|
|
防爆級別 |
BS5501: IIA、IIB、IIC |
|
|
環境溫度（℃） |
-30~380 |
-80~450 |
|
公稱壓力（MPa） |
0.6~5.0（150Lb~600Lb） |
|
|
過濾精度（目/in） |
10~300 |
|
六、外形連接尺寸：
|
通徑DN |
L |
D |
D1 |
D2 |
B |
f |
n-φ |
|
15 |
140 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
32 |
180 |
135 |
100 |
78 |
16 |
3 |
4-φ18 |
|
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4-φ18 |
|
50 |
220 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|
65 |
260 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
|
80 |
310 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
|
100 |
350 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
|
125 |
400 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
|
150 |
450 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
|
200 |
500 |
335 |
295 |
265 |
26 |
3 |
12-φ23 |
|
250 |
550 |
405 |
355 |
320 |
30 |
3 |
12-φ25 |
|
300 |
580 |
460 |
410 |
375 |
30 |
4 |
12-φ25 |
|
350 |
760 |
520 |
470 |
435 |
34 |
4 |
16-φ25 |
|
400 |
800 |
580 |
525 |
485 |
36 |
4 |
16-φ30 |
|
450 |
900 |
640 |
585 |
535 |
44 |
4 |
20-φ30 |
