一、簡介：

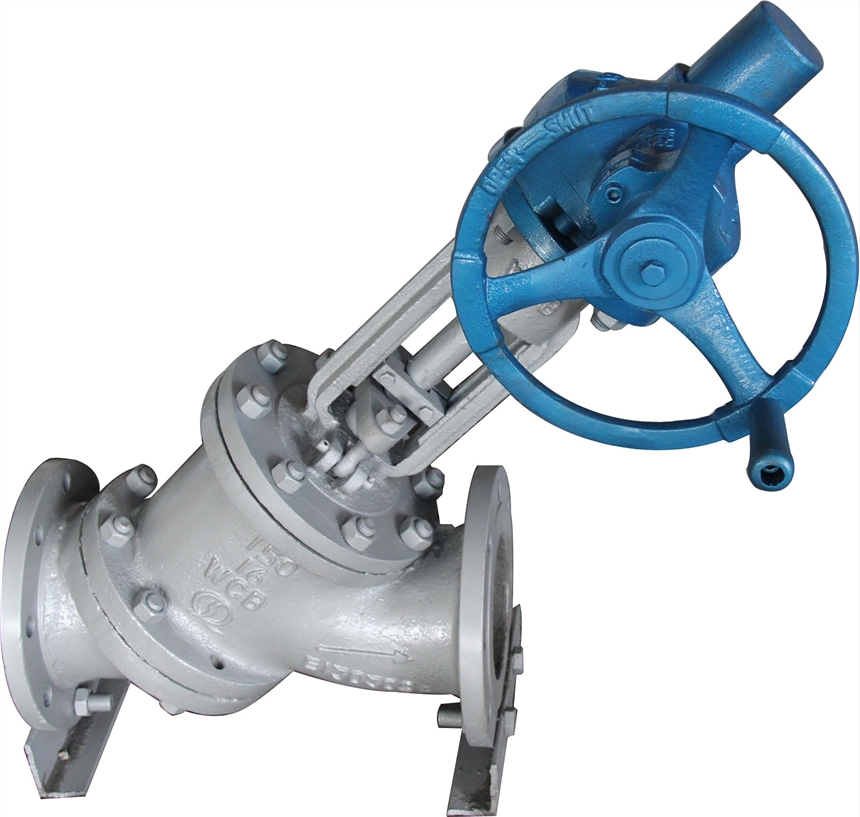

JS545Y傘齒輪Y型料漿閥是氧化鋁工況中輸送礦砂料漿的主控閥門，要求達到“三耐一防”的高性能，即耐磨、耐壓、耐沖刷、防止結疤。目前JS545Y傘齒輪Y型料漿閥已完全能滿足國內市場需求，為氧化鋁工業的擴產、提產做出了一定的貢獻，也使企業在創匯、節匯上取得了更好的成績。該閥采用傘齒輪控制調節，使用方便。
二、產品特點：
1，采用壓力自緊式密封結構，用牽制板予緊密封圈，密封圈采用成型的柔性石墨圈，介質壓力越高，密封性能越好．
2，采用撞擊式手輪減少了操作力．
3，閥座嵌入閥體，平面密封，閥瓣與閥座密封面均采用鈷基硬質合金等離子噴焊而成，耐磨，抗擦傷，閥桿表面經抗蝕性氮化處理，介質從閥瓣下面流入．
三、產品制造標準:
設計制造按：ASMEB16.34(Class150為縮徑設計)、BS1873
法蘭端尺寸按：ASMEB16.5GB/T9II3.6
檢驗標準：API598
四、主要外形連接尺寸：
|
型號 |
公稱壓力PN |
尺寸（mm） |
||||||||
|
DN |
50 |
100 |
125 |
150 |
150△ |
200 |
250 |
300 |
||
|
SJS45Y-16C |
1.6 |
L |
230 |
350 |
400 |
480 |
480 |
600 |
730 |
850 |
|
H |
320 |
464 |
510 |
710 |
595 |
810 |
920 |
1120 |
||
|
DO |
240 |
280 |
320 |
360 |
360 |
500 |
500 |
600 |
||
|
重量WT（kg） |
36 |
66 |
90 |
105 |
105 |
185 |
305 |
420 |
||
|
SJS45Y-25C |
2.5 |
L |
230 |
350 |
400 |
480 |
480 |
600 |
730 |
850 |
|
H |
320 |
464 |
510 |
710 |
595 |
810 |
920 |
1120 |
||
|
DO |
240 |
280 |
320 |
360 |
360 |
500 |
500 |
600 |
||
|
重量WT（kg） |
38 |
69 |
95 |
114 |
114 |
195 |
315 |
435 |
||
|
SJS45Y-40C |
4.0 |
L |
230 |
350 |
400 |
480 |
480 |
600 |
730 |
850 |
|
H |
320 |
464 |
510 |
710 |
595 |
810 |
920 |
1120 |
||
|
DO |
240 |
280 |
320 |
360 |
360 |
500 |
500 |
600 |
||
|
重量WT（kg） |
42 |
70 |
95 |
114 |
114 |
195 |
315 |
435 |
||
