一、簡介：

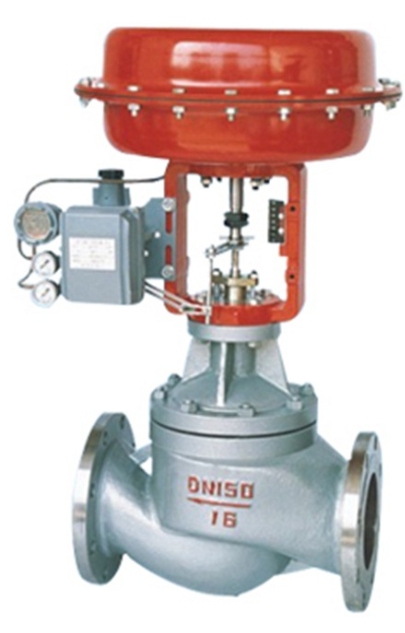

ZJHP氣動單座調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。氣動單座調節閥廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量、液位保持在給定值。特別適用于允許泄漏小且閥前后壓差不大的工作場合。廣泛應用于精確控制氣體、液體等特別適用于允許泄漏小且閥前后壓差不大的工作場合。是一種頂導向結構的調節閥，閥體流體通道呈 S 流線型，壓降損失小，流量大，可調范圍廣，流量特性曲線精度高，閥芯導向面積大，抗振性好。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大�？捎糜诳刂聘鞣N不同壓力和溫度的流體。
二、零部件材料：
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋：A3
波 紋 膜片：****橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
三、技術參數及性能：
|
體型式： |
直通鑄造球型閥 |
|
公稱通徑： |
DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
|
公稱壓力： |
PN 1.6、2.5、4.0、6.4、10.0Mpa |
|
ANSI 150、300、 600Lb |
|
|
JIS 10K、20K、30K、40K |
|
|
連接方式： |
法蘭：FF、RF、RTJ、等 |
|
螺紋：（適用于 1”以下） |
|
|
焊接：SW、BW |
|
|
法蘭距： |
符合IEC 534 |
|
閥蓋形式： |
標準型、加長型（散熱、低溫、波紋管密封） |
|
填 料： |
V型聚四氟乙烯、柔性石墨填料等 |
|
密封墊： |
金屬夾石墨密封墊、聚四氟乙烯墊 |
|
執行機構： |
氣動：多彈簧執行機構 、單彈簧執行機構 |
|
電動：3810L系列 、PSL系列 |
四、閥內部件：
|
閥芯型式： |
單座柱塞 |
|
流量特性： |
等百分比、線性 、快開 |
|
內件材質： |
標準材質組合及使用溫度、壓力范圍請參閱附錄 |
