一、簡介：

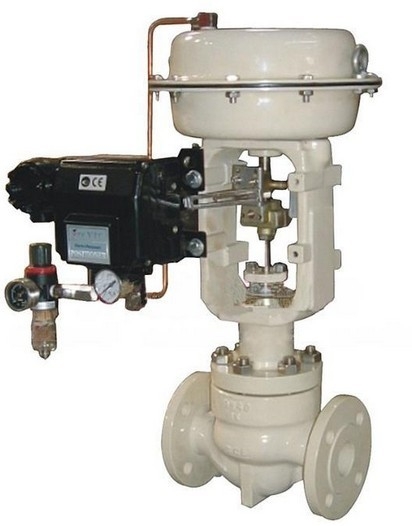

HCP平衡籠式單座調節閥是一種改進型壓力平衡式調節閥，該閥在閥塞或套筒上使用了高性能的密封環，有效地提高了泄漏等級。平衡籠式單座調節閥閥體結構緊湊，有呈S流線型的通道，還設有一頁改善套筒周圍流體平衡流動的導流翼，使其壓降損失小,流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。平衡籠式單座調節閥動態穩定好，噪音底，空化腐蝕小。調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大，本產品符合GB/T4213-92標準。是一種改進型壓力平衡式調節閥，該閥在閥塞或套筒上使用了高性能的密封環，有效地提高了泄漏等級。閥結構緊湊, 有呈S流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小,流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。調節閥動態穩定好，噪音底，空化腐蝕小。調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。
二、閥內組件：
閥芯型式：單座套筒式柱塞型閥芯
流量特性：等百分比特性（%）和線性特性（L）
套筒形式：分離式套筒
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
三、特點：
1、閥體結構緊湊，有呈S流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小,流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。
2、平衡籠式單座調節閥動態穩定好，噪音底，空化腐蝕小。
3、調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大，本產品符合GB/T4213-92標準。
四、產品執行機構:
|
型 式 |
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構 |
|
膜 片 材 料 |
乙丙橡膠夾尼龍布、丁橡膠夾尼龍布 |
|
彈 簧 范 圍 |
80~240KPa |
|
供 氣 壓 力 |
280~400KPa(HA型)、400~500KPa(VA6型、VP型) |
|
氣 源 接 口 |
RC1/4"(HA)、G3/8"、1/2"(VA6型、VP型) |
|
環 境 溫 度 |
-30~+70℃ |
五、產品尺寸:
|
公 稱 通 徑 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
|
閥 座 直 徑 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
|
額定Cv值 |
等百分比特性 |
24 |
36 |
60 |
100 |
140 |
220 |
320 |
420 |
820 |
1000 |
1440 |
1900 |
|
線 性 特 性 |
26 |
40 |
75 |
110 |
150 |
240 |
365 |
435 |
850 |
1035 |
1490 |
2000 |
|
|
額 定 行 程 |
25 |
38 |
75 |
150 |
50 |
100 |
|||||||
