一、簡介：

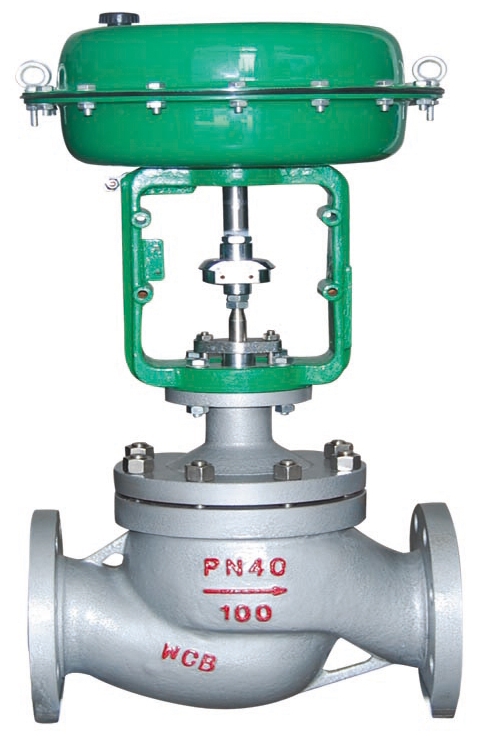

HCN低噪音籠式調節閥是CV3000系列調節閥之一，主要是為降低可降低可壓縮流體的噪音設計的。為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力。流體通道呈S流線型，還設有一個改善套筒周圍流體平穩流動的倒流翼，因此調節閥壓力損失小，流量大，噪音小。閥芯采用壓力平衡式結構，調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大�？梢越档涂蓧嚎s流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式結構。流體通道呈S流線型，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，噪音低。
二、性能：
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，
不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
三、Cv值和行程：
|
公稱通徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||||||||||||
|
閥座直徑 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
|
額定Cv值 |
11 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
175 |
275 |
360 |
275 |
360 |
640 |
|
額定行程 |
25 |
38 |
50 |
75 |
|||||||||||||||||
四、允許壓差：
|
執行機構 |
供氣壓力 |
彈簧范圍 |
定位器 |
允許壓差 |
||||||
|
公稱通徑 |
||||||||||
|
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||
|
LHA2D |
1.4 |
0.2～1.0 |
有或無 |
19 |
15 |
13 |
11 |
8 |
- |
- |
|
1.6 |
0.2～1.0 |
有 |
40 |
40 |
40 |
40 |
40 |
- |
- |
|
|
100 |
74 |
54 |
53 |
40 |
- |
- |
||||
|
4.0 |
0.8～2.4 |
有 |
40 |
40 |
40 |
40 |
40 |
- |
- |
|
|
400 |
100 |
100 |
100 |
100 |
- |
- |
||||
|
LHA3D |
1.4 |
0.2～1.0 |
有或無 |
34 |
26 |
23 |
19 |
14 |
10 |
- |
|
1.6 |
0.2～1.0 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
- |
|
|
100 |
100 |
100 |
94 |
71 |
51 |
- |
||||
|
4.0 |
0.8～2.4 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
- |
|
|
100 |
100 |
100 |
100 |
100 |
100 |
- |
||||
