一、簡介：

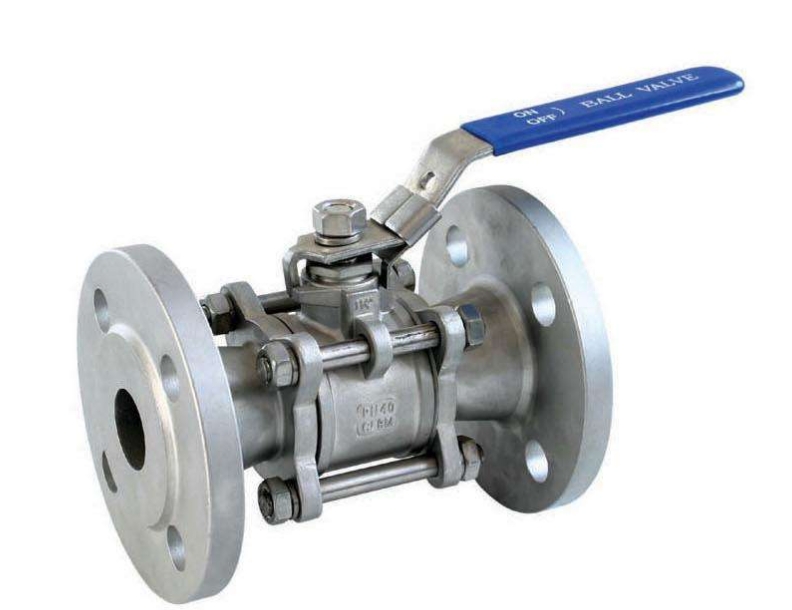

三片式法蘭球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。驅動方式：手動、電動、氣動�？稍O置90°開關定位機構，根據需要加鎖以防止誤操作。三片式法蘭球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
二、產品特點：
1、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
2、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
3、 啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
4、 三片式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
5、 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
三、零部件：
|
序號NO. |
零件名稱 |
材質 |
|
|
不銹鋼 |
碳鋼 |
||
|
1 |
螺栓 |
不銹鋼304 |
碳鋼 |
|
2 |
彈簧墊圈 |
不銹鋼304 |
不銹鋼304 |
|
3 |
螺母 |
不銹鋼304 |
碳鋼 |
|
4 |
閥蓋 |
不銹鋼SS316 |
碳鋼WCB |
|
5 |
閥體 |
不銹鋼SS316 |
碳鋼WCB |
|
6 |
球 |
不銹鋼SS304 |
不銹鋼CF8 |
|
7 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
8 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS304 |
|
9 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
10 |
閥桿螺母 |
不銹鋼SS316 |
不銹鋼SS304 |
|
11 |
彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
12 |
螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
13 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
四、外形尺寸：
|
SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
|
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
H |
75 |
95 |
90 |
110 |
130 |
140 |
170 |
180 |
250 |
|
E |
130 |
140 |
140 |
170 |
200 |
220 |
350 |
350 |
550 |
|
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
