一、簡介：

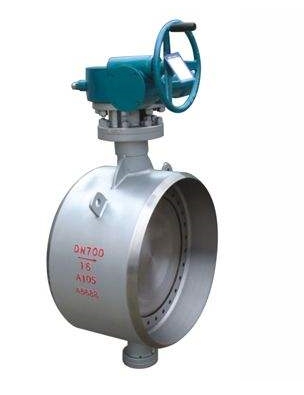

D363H焊接蝶閥采用多層次設計原理，密封圈采用軟硬金屬片層疊組成，焊接蝶閥D363H具有耐高溫，耐腐蝕，使用壽命長等特點。焊接蝶閥、化工、建材、電站、玻璃等行業中的通風、環保的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置，廣泛適用于電力、石化、冶金、給排水系統、蒸汽系統、煤氣系統及高溫空氣系統等管路系統上作啟閉或調節介質流量之用。與管道直接對焊接裝配，用戶管道無需法蘭，節省成本。D363H焊接蝶閥采用優質合金鋼焊接，具有體積小，重量輕，表面質量好，清潔度高，流阻小的優點。
二、結構特點：
1、結構緊湊、體積小、重量輕、操作靈活、使用方便；
2、采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄露；
3、此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀；
4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。
三、零部件材料：
零件名稱
材料
閥體
鑄鋼、不銹鋼、鉻鉬鋼及特殊材料
蝶板
鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼及特殊材料
密封圈
不銹鋼、抗磨材料
閥桿
2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料
柔性石墨
四、性能參數：
公稱通徑
DNmm
100～1200
公稱壓力
PNMPa
1.0
1.6
2.5
4.0
試驗壓力 PsMPa
強度試驗
1.5
2.4
3.75
6.0
密封試驗
1.1
1.76
2.75
4.4
氣密封試驗
O．5～0.8 MPa
適用介質
水、油品、蒸汽、煤氣、酸、堿等
適用溫度
-196℃～≤600℃
五、外形尺寸：
PN1.0
通徑
外形尺寸(參考值)
參考重量(kg)
毫米
英寸
L
D
d
H
H1
A
B
600
24
390
636
602
499
1280
570
660
465
700
28
430
726
692
566
1480
750
550
680
800
32
470
826
792
632
1608
750
550
810
900
36
510
926
892
693
1857
750
550
860
1000
40
550
1028
992
757
2038
900
750
1625
1200
48
630
1228
1192
851
2237
1000
925
1770
1400
56
710
1428
1392
876
2411
1000
925
2426
1600
64
790
1628
1592
1095
2756
1000
925
3560
1800
72
870
1828
1792
1214
3093
1100
980
4545
2000
80
950
2028
1992
1332
3355
1100
980
6230
公稱壓力
