一、簡介：

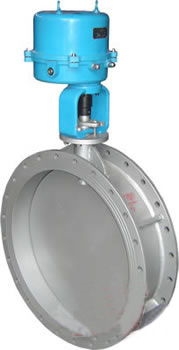

ZDRW電子式電動調節蝶閥是3610R(L)全電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系弘，無須另配伺服放大器。具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、LDR等型號電子式電執行機構廣泛應用于化工、石油、冶金、電站等工業生產過程中。適用介質，煤氣、含塵氣體、煙道氣等。智能型,調節型,開關式。體積小巧體積僅相當于同類產品的35%左右。使用方便采用單相電源,接線簡單；采用球型凸出結構,使觀察更方便；免加油免點檢,防水防銹,任意角度安裝。保護裝置有雙重限位,過熱保護,過載保護。全行程時間15秒,30秒,45秒,60秒。及帶手動功能。
二、特點：
1、電子式電動調節蝶閥密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。
2、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
3、蝶板采用框架結構，強度高，過流面積大，流阻小。
4、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
5、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
6、本閥結構獨特，操作靈活，省力，方便。通常作為調節和截止使用。
三、規格：
|
類別 |
直行程 |
角行程 |
||
|
常溫型 |
中溫型 |
常溫型 |
中溫型 |
|
|
型號 |
ZDLW-6B(K) |
ZDLW-6B(K)G |
ZDRW-6B(K) |
ZDRW-6B(K)G |
|
規格 |
DN600～1000 |
DN50～1000 |
||
四、技術參數：
|
公稱通徑 mm |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
公稱壓力 MPa |
0.6 |
||||||||||||||||
|
介質溫度 ℃ |
常溫：-20～200（鑄鐵）；-40～250（鑄鋼）； 中溫-40～450（鑄不銹鋼） |
||||||||||||||||
|
額定轉角 ° |
0～70 |
||||||||||||||||
|
流量特性 |
-20～150 |
||||||||||||||||
|
環境溫度 ℃ |
近似等百分比 |
||||||||||||||||
|
接管法蘭 |
按JB78-59 對夾式法蘭連接 |
||||||||||||||||
|
閥體材質 |
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti |
||||||||||||||||
|
閥板材質 |
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti |
||||||||||||||||
