一、簡介：

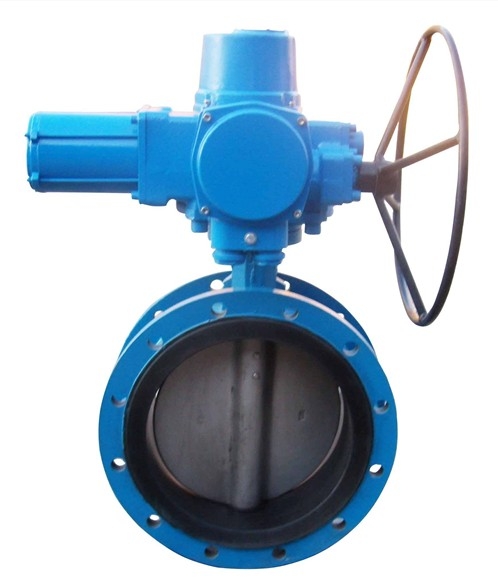

D941X電動法蘭軟密封蝶閥適用于溫度≤80℃，公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、冶金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。D941電動法蘭蝶閥性能可靠、配套簡單、流通能力大，特別適合于介質是粘稠、含顆粒、纖維性質的場合。其主要特點為設計新穎、合理、結構獨特，重量輕，啟閉迅速。操力矩小，操作方便，省力靈巧�？梢匀魏挝恢冒惭b，維修方便。密封件可以更換，密封性能可達到雙向密封零泄露。密封材料耐老化、耐腐蝕，使用壽命長等特點。
二、特點：
1、雙向密封性能優良，扭矩值小。
2、流量特性趨于直線，調節性能好。
3、采用法蘭連接安裝便捷，立式、臥式安裝均可。
4、密封副材料的多樣性，可供用戶選擇。
5、可用于管端作放空閥用，性能可靠。
6、閥座密封圈與閥體有機地結合為一體，使閥門具有較長的使用壽命。
三、采用標準：
法蘭連接尺寸: GB/T17241．6-1998： IS0 7005-2或BSEN 1092-2002
結 構 長 度 : GB/T1 2221-1989： lS0 5752-1988或BS EN558-1
壓 力 試 驗：GB/T13927-1 992；JB/T9092-1999； lS0 5028-1993或BS 6755-l-1986。
四、技術參數
|
SZ系列電動執行機構技術參數 |
閥 體 參 數 |
||
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN40～500mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.0、1.6MPa |
|
任選功能 |
開關型、觸點型、開度信號、智能型 |
閥軸材質 |
碳素鋼、304/316/316L不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
球墨鑄鐵、碳素鋼、不銹鋼 |
|
動作時間 |
15秒/30秒/60秒 |
閥板材質 |
球墨鑄鐵、304/316/316L不銹鋼、尼龍 |
|
環境溫度 |
-30°～60° |
閥座密封 |
EPDM、NBR、耐磨橡膠 |
|
手動操作 |
附帶手柄操作 |
結構形式 |
中線型 、無銷型 |
|
限 位 |
電氣、機械二重限位 |
溫度 |
EPDM≤120℃；NBR≤68℃ |
|
防護等級 |
IP-67（防爆外殼：Exd Ⅱ BT4 IP67可選） |
適用介質 |
水、空氣、天然氣 |
|
輸入信號 |
0-10，1-5VDC/4-20mA（智能型） |
特點 |
用途廣、整體造價低、流量大、流阻小 |
五、外形尺寸：
|
公稱通徑DN |
A |
B |
C |
D |
E |
額定功率 |
額定電流 |
|
壓力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
|
|
|
40 |
155 |
349 |
57 |
104 |
108 |
15W |
0.2A |
|
50 |
155 |
353 |
62 |
104 |
108 |
15W |
0.2A |
|
65 |
155 |
362 |
70 |
104 |
112 |
15W |
0.2A |
|
80 |
155 |
368 |
89 |
104 |
114 |
15W |
0.2A |
|
100 |
208 |
392 |
106 |
115 |
127 |
25W |
0.5A |
|
125 |
208 |
407 |
120 |
115 |
140 |
25W |
0.5A |
|
150 |
208 |
446 |
132 |
115 |
140 |
25W |
0.5A |
|
200 |
256 |
489 |
164 |
127 |
152 |
50W |
0.8A |
|
250 |
256 |
514 |
200 |
127 |
165 |
50W |
0.8A |
|
300 |
256 |
568 |
238 |
127 |
178 |
90W |
1.0A |
|
350 |
288 |
629 |
280 |
164 |
190 |
150W |
1.2A |
|
400 |
288 |
662 |
302 |
164 |
216 |
150W |
1.2A |
|
450 |
288 |
693 |
335 |
164 |
222 |
150W |
1.2A |
|
500 |
288 |
729 |
360 |
164 |
229 |
150W |
1.2A |
