一、簡介：

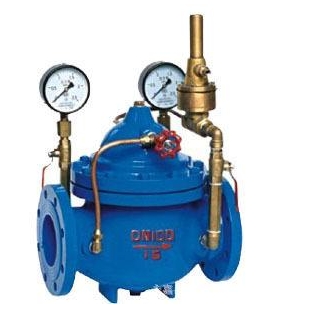

800X壓差旁通閥由主閥、壓差控制導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過專門設計的導閥控制室，對壓力變化信號進行比較，輸出主閥開度信號，控制主閥開度，從而控制主閥的進出口壓差在設定值上。當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此變導閥的開度。壓差大時導閥開度大，控制室通過C管的下泄水量增大，主閥控制室壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在社頂值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。
二、安裝說明：
1、裝卸:800X壓差旁通閥應小心裝卸，建議用軟的繩索起吊，以免損壞閥及配管，保護涂裝層，閥門應小心地放落地下，不能直接落于地面。
2、安裝前的檢查:在裝卸到目的地后，首先按ACOL提供的說明書上的內容檢查確認，配管是否正確，連接是否可靠，運輸過程中有無對閥門進行損壞，各種零件是否完整。
3、旁通閥安裝前應清理管道中的雜質，檢查相應的法蘭應與閥門的法蘭的壓力等級，公稱通徑相一致，以保持管路的暢通。
4、在壓差旁通閥前后，應安裝兩只閘閥，以檢測及維修時使用。
5、壓差導向閥之感應壓力的管道應直接接在供水及回水管道上，以達到能準確反應供回管之間的壓差，為安裝使用的方便，可在感應管道上裝上小球閥。
6、壓差向導閥上兩個接壓口，上面一個口接到回水管道上，下面一個口接到供水管道上。
三、注意事項：
1、不要用于高于公稱壓力的管道上。
2、不要用于其它不合適推薦的介質上。
3、不要暴露于冰凍的溫度下。
4、不能應用于由ACOL推薦的范圍之外
四、外形尺寸：
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
210 |
235 |
270 |
290 |
372 |
396 |
455 |
550 |
745 |
800 |
830 |
860 |
860 |
950 |
1100 |
|
H1 |
280 |
280 |
295 |
310 |
340 |
365 |
420 |
450 |
470 |
490 |
520 |
550 |
580 |
630 |
650 |
|
H |
80 |
88 |
95 |
104 |
130 |
131 |
152 |
175 |
210 |
235 |
270 |
300 |
340 |
370 |
430 |
