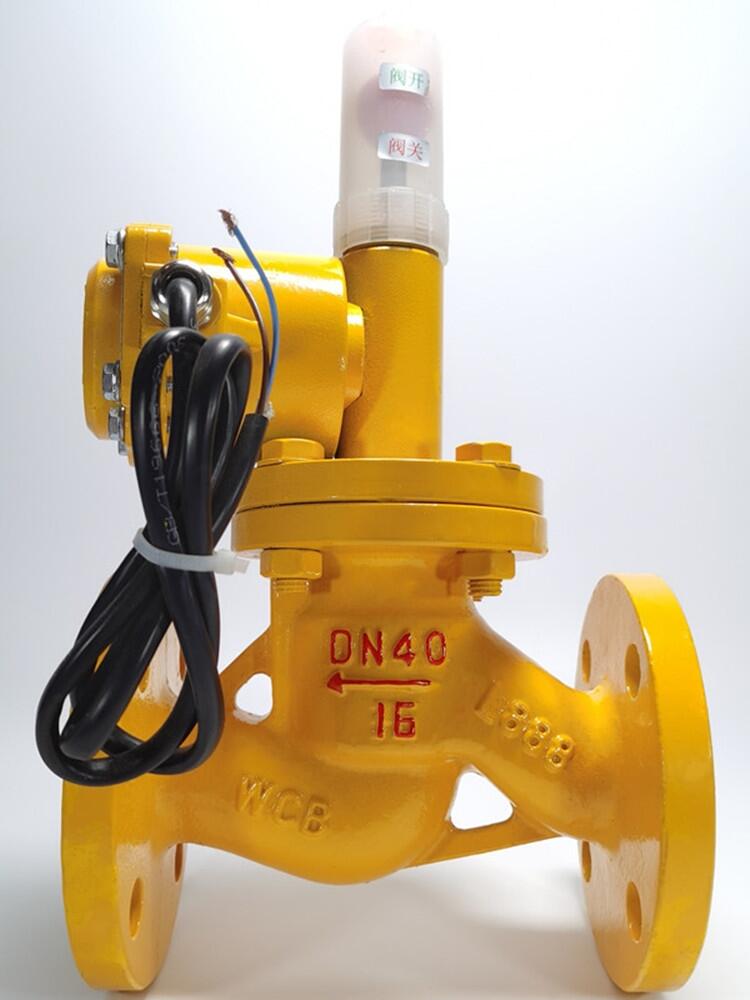

ZCRB燃氣緊急切斷閥主要應用于航天、船舶重工、石油化工、電力裝備、工業爐窯、鍋爐、燃氣管網、燃氣處理廠、加氣站、燃氣泄漏報警系統、安全保護系統、消防報警系統以及各種安全管網，當發現事故隱患時快速切斷，及時制止惡性事故發生。
燃氣緊急切斷閥 主要技術參數
原理結構：直動活塞型、先導活塞型
控制方式：常開，手動復位（特制防爆、信號反饋）
關閉速度：≤1秒
工作壓力：0-0.03、0-1、0.3-9bar(其它可定制)
流體范圍：煤氣、天然氣、液化氣、沼氣、等氣體或燃油
流體溫度：-40~120℃(其它可定制)
防爆等級：dⅡBT3-6、
標準電壓：AC220V、DC24V (其它可定制)
閥體材質：鑄鐵、鑄鋼、不銹鋼
產品規格: DN20-600，其他可定制
燃氣緊急切斷閥 主要外形尺寸
|
DN |
螺紋 |
法蘭 |
|||||||||
|
G |
L |
H |
D1 |
K |
D |
b |
f |
n-d |
L |
H |
|
|
25 |
1 |
90 |
130 |
65 |
85 |
115 |
16 |
3 |
￠4-14 |
160 |
180 |
|
32 |
11/4 |
140 |
150 |
76 |
100 |
140 |
18 |
3 |
￠4-18 |
180 |
195 |
|
40 |
2 |
156 |
170 |
84 |
110 |
150 |
18 |
3 |
￠4-18 |
200 |
205 |
|
50 |
2 |
180 |
190 |
99 |
125 |
165 |
20 |
3 |
￠4-18 |
230 |
220 |
|
65 |
|
|
|
118 |
145 |
185 |
20 |
3 |
￠4-18 |
290 |
245 |
|
80 |
|
|
|
132 |
160 |
200 |
20 |
3 |
￠8-18 |
310 |
|
|
100 |
|
|
|
156 |
180 |
220 |
22 |
3 |
￠8-18 |
350 |
|
|
125 |
|
|
|
184 |
210 |
250 |
22 |
3 |
￠8-18 |
400 |
|
|
150 |
|
|
|
211 |
240 |
285 |
24 |
3 |
￠8-22 |
480 |
|
|
200 |
|
|
|
266 |
295 |
340 |
24 |
3 |
￠12-22 |
495 |
|
|
250 |
|
|
|
319 |
355 |
405 |
26 |
3 |
￠12-26 |
622 |
|
|
300 |
|
|
|
370 |
410 |
460 |
28 |
4 |
￠12-26 |
698 |
|
|
350 |
|
|
|
429 |
470 |
520 |
30 |
4 |
￠12-26 |
787 |
|
|
400 |
|
|
|
480 |
525 |
580 |
32 |
4 |
￠16-30 |
914 |
|
|
450 |
|
|
|
548 |
585 |
640 |
34 |
4 |
￠20-30 |
978 |
|
|
500 |
|
|
|
610 |
650 |
715 |
36 |
4 |
￠20-33 |
978 |
|
|
600 |
|
|
|
720 |
770 |
840 |
38 |
5 |
￠20-36 |
1295 |
|
