一、產品概述

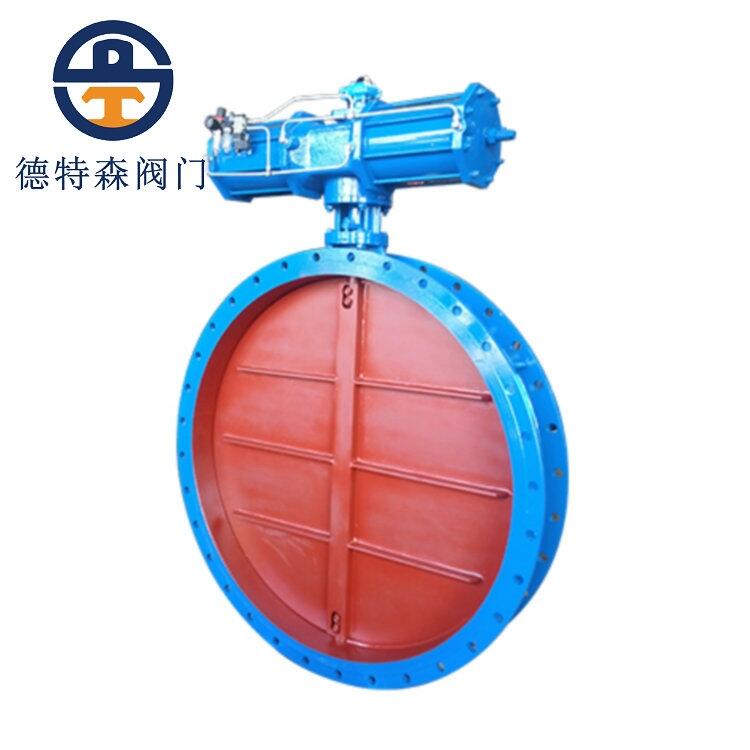

D641W氣動通風蝶閥是由角行程活塞式氣動驅動裝置和通風蝶閥組成，氣動裝置采用GT型氣動執行器，有雙作用式和單作用式(彈簧復位)兩種，大口徑通風蝶閥通常采用AW型系列氣動執行器，可根據不同控制和要求選擇不同要求的附件，主要有切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器；調節型附件：電氣定位器、氣動定位器、電氣轉換器；氣源處理附件：空氣過濾減壓閥、氣源處理三聯件；手動機構：轉動手輪機構，可實現手動開、關閥。
二、主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|
1 |
閥體 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
2 |
蝶板 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
3 |
密封圈 |
與閥體相同 |
|
4 |
閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
|
5 |
填料 |
氟塑料、柔性石墨 |
三、主要氣動執行器技術參數表
|
類 型 |
雙作用活塞式、彈簧復位式 |
|
氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
|
輸出力矩 |
雙作用：4N·M～10560N·M |
|
單作用：7N·M～2668N·M |
|
|
工作溫度 |
常溫型：-20℃～80℃(丁腈橡膠O型圈) |
|
高溫型：-20℃～160℃(氟橡膠O型圈) |
|
|
動作范圍 |
0～90°±5° |
|
接口螺紋 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
|
GTD110～GTD350/ATD100～200 G1/4″ |
|
|
閥位信號 |
定位器：4～20mA/回信器：全開全關信號 |
四、主要外型尺寸表
|
|
|||||||||
|
公稱通徑 |
公稱壓力PN0.5(0.05MPa）-PN2.5(0.25MPa)尺寸(mm) |
重量 |
|||||||
|
DN(mm) |
L |
H |
H0 |
A |
B |
D |
D1 |
n-d |
(kg) |
|
DN50 |
108 |
70 |
337 |
180 |
65 |
140 |
110 |
4-14 |
16 |
|
DN65 |
112 |
80 |
357 |
180 |
65 |
160 |
130 |
4-14 |
17 |
|
DN80 |
114 |
95 |
385 |
180 |
65 |
190 |
150 |
4-18 |
19 |
|
DN100 |
127 |
105 |
405 |
180 |
65 |
210 |
170 |
4-18 |
22 |
|
DN125 |
140 |
120 |
483 |
245 |
72 |
240 |
200 |
8-18 |
27 |
|
DN150 |
140 |
132 |
508 |
245 |
72 |
265 |
225 |
8-18 |
31 |
|
DN200 |
152 |
160 |
566 |
245 |
72 |
320 |
280 |
8-18 |
47 |
|
DN250 |
165 |
187 |
623 |
245 |
72 |
375 |
335 |
12-18 |
68 |
|
DN300 |
178 |
220 |
750 |
355 |
93 |
440 |
395 |
12-22 |
79 |
|
DN350 |
190 |
245 |
803 |
355 |
93 |
490 |
445 |
12-22 |
130 |
|
DN400 |
216 |
270 |
852 |
355 |
93 |
540 |
495 |
16-22 |
141 |
|
DN450 |
222 |
297 |
907 |
355 |
93 |
595 |
550 |
16-22 |
190 |
|
DN500 |
229 |
322 |
960 |
355 |
93 |
645 |
600 |
20-22 |
225 |
|
DN600 |
267 |
377 |
1080 |
550 |
350 |
755 |
705 |
20-26 |
245 |
|
DN700 |
292 |
430 |
1185 |
550 |
350 |
860 |
810 |
24-26 |
320 |
|
DN800 |
318 |
487 |
1300 |
550 |
350 |
975 |
920 |
24-30 |
405 |
|
DN900 |
330 |
537 |
1400 |
550 |
350 |
1075 |
1020 |
24-30 |
500 |
|
DN1000 |
410 |
587 |
1500 |
550 |
350 |
1175 |
1120 |
28-30 |
700 |
|
DN1200 |
470 |
702 |
1825 |
600 |
350 |
1375 |
1320 |
32-30 |
750 |
